কিভাবে একটি নির্ভরযোগ্য রোপণ হালকা PCBA করা
প্ল্যান্টিং লাইট (হর্টিকালচারাল এলইডি ফিক্সচার) চাহিদাপূর্ণ পরিস্থিতিতে কাজ করে: 12-16 ঘন্টা একটানা দৈনিক অপারেশন, উচ্চ আর্দ্রতা পরিবেশ (60-90% RH), এবং উল্লেখযোগ্য তাপীয় চাপ। PCBA হল সমগ্র ফিক্সচারের মেরুদন্ড---এখানে ব্যর্থতা মানে ফসলের ক্ষতি এবং শক্তির অপচয়।
শিল্প ও কৃষি খাতে পাওয়ার ইলেকট্রনিক্স এবং PCB উৎপাদনে 20 বছরের অভিজ্ঞতার সাথে, আমি শত শত গ্রো লাইট ফিল্ডের ব্যর্থতা বিশ্লেষণ করেছি। এই নির্দেশিকা উপাদান নির্বাচন, তাপ ব্যবস্থাপনা, বর্ণালী নকশা, এবং হালকা PCBA রোপণের জন্য প্রমাণিত নির্ভরযোগ্যতা পরামিতি কভার করে।

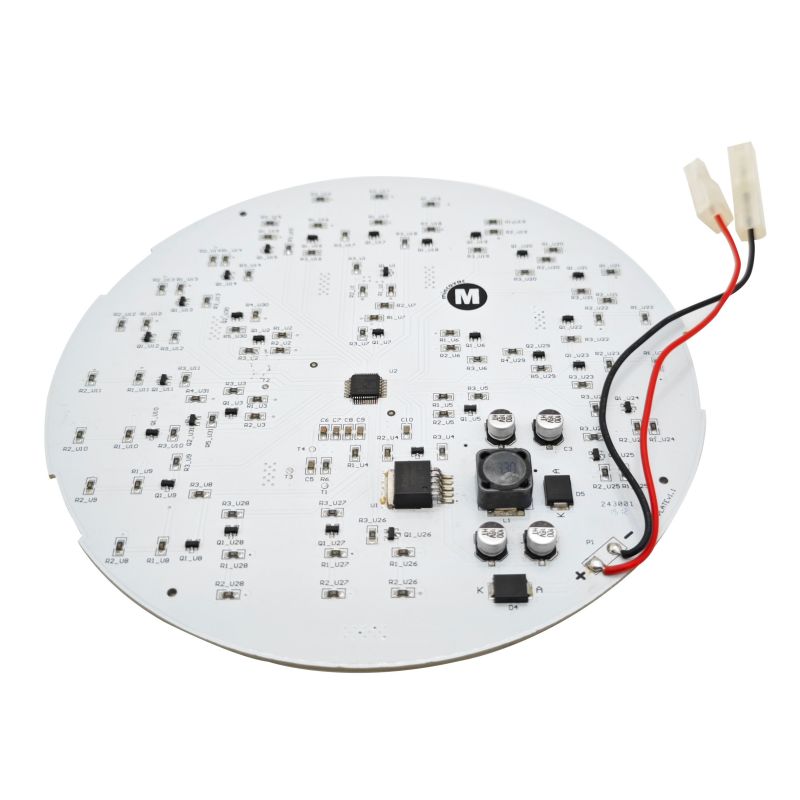

একটি রোপণ হালকা PCBA কি করতে হবে
একটি রোপণ আলো PCBA কৃত্রিম আলোর মাধ্যমে উদ্ভিদ সালোকসংশ্লেষণ সমর্থন করে। স্ট্যান্ডার্ড আলোর বিপরীতে, উদ্যানগত PCBA অবশ্যই নির্দিষ্ট তরঙ্গদৈর্ঘ্য (ফুল ফোটার জন্য লাল, উদ্ভিদের বৃদ্ধির জন্য নীল) সরবরাহ করতে হবে যখন একটি অবিচ্ছিন্ন উচ্চ-শক্তি অপারেশন পরিচালনা করে।
একটি রোপণ আলো PCBA এর অপরিহার্য ফাংশন:
- বর্ণালী আউটপুট নিয়ন্ত্রণ:≤±5nm বিচ্যুতি সহ সুনির্দিষ্ট তরঙ্গদৈর্ঘ্যে (660nm লাল, 450nm নীল) LED চিপগুলি চালায়
- তাপ অপচয়:অকাল লুমেনের অবচয় রোধ করতে LED জংশন থেকে তাপ সরিয়ে দেয়
- শক্তি নিয়ন্ত্রণ:এলইডি স্ট্রিংয়ের জন্য AC ইনপুট (85-265V) বা DC ইনপুট (12-52V) কে স্থিতিশীল ধ্রুবক কারেন্টে রূপান্তরিত করে
- পরিবেশ সুরক্ষা:গ্রিনহাউস আর্দ্রতা এবং তাপমাত্রার পরিবর্তন সহ্য করে
স্ট্যান্ডার্ড LED PCBA থেকে মূল পার্থক্য:লাইট PCBA রোপণের জন্য উচ্চ বিদ্যুতের ঘনত্ব (40W থেকে 200W+ প্রতি বোর্ড) এবং বিভিন্ন ধরনের ফসলের জন্য নির্দিষ্ট স্পেকট্রাম টিউনিং প্রয়োজন।
মূল প্রযুক্তিগত বিশেষ উল্লেখ
গ্রোথ স্টেজ দ্বারা বর্ণালী প্রয়োজনীয়তা
গ্রোথ স্টেজ ডমিন্যান্ট তরঙ্গদৈর্ঘ্য সাধারণ লাল: নীল অনুপাত প্রয়োগ উদ্ভিদ (পাতা/কান্ড) 450nm (নীল) 3:1 থেকে 4:1 লেটুস, ভেষজ, শাক-সবুজ ফুল / ফল 660nm (লাল) 5:1 থেকে 9:1, টোমাস ফুল স্পেকট্রাম400-700nm + সাদা পরিবর্তনযোগ্য পরিপূরক গ্রীনহাউস আলো
বর্তমান উদ্যানগত LED মান এবং প্রস্তুতকারকের নির্দিষ্টকরণের উপর ভিত্তি করে।
বৈদ্যুতিক এবং পাওয়ার স্পেসিফিকেশন
প্যারামিটার লো পাওয়ার (হোম/ডিআইওয়াই) মিড পাওয়ার (বাণিজ্যিক) উচ্চ শক্তি (উল্লম্ব খামার) মোট পাওয়ার10W-40W40W-120W120W-300W+ইনপুট ভোল্টেজ12V-24V DC45-52V DC48V DC বা AC 85-265 Current চ্যানেল350mA-700mA700mA-1500mA1500mA-2800mAcurrent Deviation±5%±2%±1% পাওয়ার কনভার্সন দক্ষতা>85%>90%>93%
বাণিজ্যিক রোপণ হালকা PCBA স্পেসিফিকেশন থেকে প্রাপ্ত পাওয়ার রেঞ্জ।
ভৌত এবং তাপ বিশেষ উল্লেখ
পরামিতি FR4 স্ট্যান্ডার্ড অ্যালুমিনিয়াম MCPCBCকপার MCPCBতাপীয় পরিবাহিতা0.3-0.5 W/m·K1-9 W/m·K200-400 W/m·KCopper ওজন1 oz1-2 oz2-3 ozLayer Count2-4 স্তর1-2 স্তর1-2 স্তর Cmp3°C3°Cmp300000 সারফেস70°C সারফেস টিপিক্যাল অ্যাপ্লিকেশান লো-পাওয়ার (<30W)সবচেয়ে বাণিজ্যিক লাইটস এক্সট্রিম হাই-পাওয়ার
উদ্যানগত অ্যাপ্লিকেশনের জন্য PCB উত্পাদন মান উপর ভিত্তি করে.
PCB উপাদান নির্বাচন: নির্ভরযোগ্যতার জন্য গুরুত্বপূর্ণ
PCB উপাদানের পছন্দ সরাসরি রোপণ হালকা জীবনকাল এবং কর্মক্ষমতা নির্ধারণ করে।

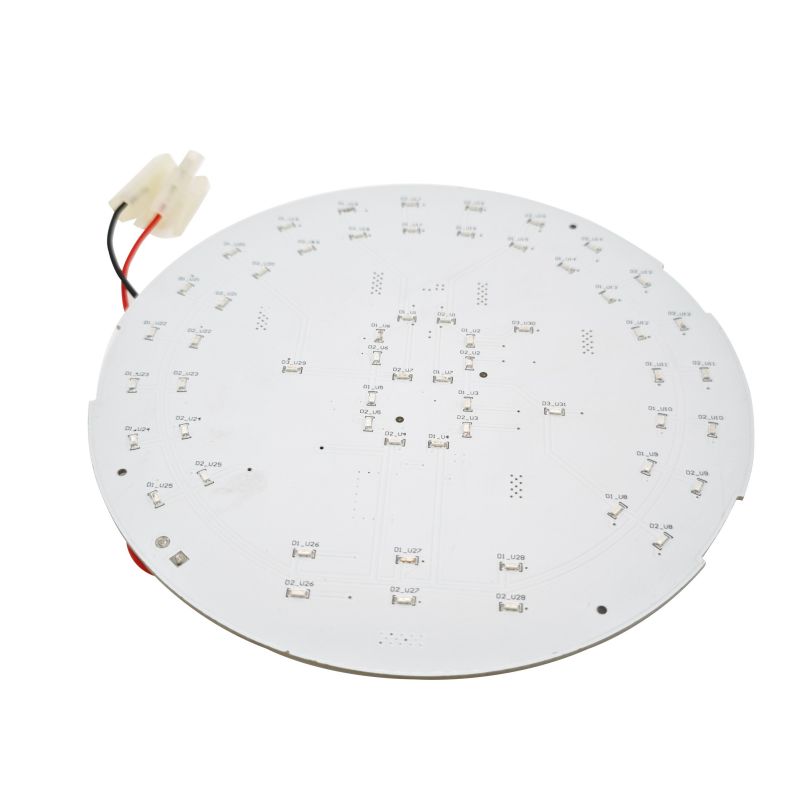

অ্যালুমিনিয়াম MCPCB (বাতি লাগানোর জন্য সবচেয়ে সাধারণ)
অ্যালুমিনিয়াম MCPCBs বাণিজ্যিক রোপণ হালকা PCBAs এর 80% এর জন্য দায়ী। তারা তাপ কর্মক্ষমতা এবং খরচ সেরা ভারসাম্য প্রস্তাব.
প্যারামিটার স্ট্যান্ডার্ড অ্যালুমিনিয়াম উচ্চ-পারফরম্যান্স অ্যালুমিনিয়াম তাপ পরিবাহিতা 1-3 W/m·K5-9 W/m·KDielectric স্তরের পুরুত্ব50-100µm75-150µmব্রেকডাউন ভোল্টেজ2-3 kV3-5 kVCost প্রতি m² (বাল্ক)~$5~$30
কখন অ্যালুমিনিয়াম চয়ন করবেন:40W থেকে 200W পর্যন্ত সবচেয়ে বাণিজ্যিক রোপণ লাইট। 1-3 W/m·K অ্যালুমিনিয়াম PCB মান LED ঘনত্বের জন্য যথেষ্ট।
FR4 (খরচ-সংবেদনশীল বা কম শক্তি)
FR4 রোপণ হালকা PCBA শুধুমাত্র জন্য উপযুক্ত:
- 30W এর নিচে কম-পাওয়ার ফিক্সচার
- বহিরাগত heatsinks সঙ্গে ডিজাইন
- স্বল্পমেয়াদী বা শখের অ্যাপ্লিকেশন
সীমাবদ্ধতা:FR4 কার্যকরভাবে তাপ নষ্ট করতে পারে না। LED জংশন তাপমাত্রা সমতুল্য অ্যালুমিনিয়াম MCPCB ডিজাইনের তুলনায় 15-25°C বেশি বৃদ্ধি পায়।
সিরামিক PCBA (প্রিমিয়াম / উচ্চ-নির্ভরযোগ্যতা)
সিরামিক সাবস্ট্রেট (অ্যালুমিনা বা অ্যালুমিনিয়াম নাইট্রাইড) ডাইইলেকট্রিক স্তরকে সম্পূর্ণরূপে নির্মূল করে, যা 20-200+ W/m·K এর তাপ পরিবাহিতা অর্জন করে।
এর জন্য সেরা:চরম উচ্চ-শক্তি ঘনত্ব (>3 W/cm²) বা পরম নির্ভরযোগ্যতা প্রয়োজন অ্যাপ্লিকেশন।
ক্রমাগত অপারেশন জন্য তাপ ব্যবস্থাপনা
রোপণ আলো প্রতিদিন 12-16 ঘন্টা কাজ করে, প্রতি বছর 365 দিন। তাপ ব্যবস্থাপনা হল # 1 নির্ভরযোগ্যতা ফ্যাক্টর।
থার্মাল পাথ অপ্টিমাইজেশান
অঙ্গুষ্ঠের নিয়ম:LED জংশন তাপমাত্রায় প্রতি 10°C হ্রাসের জন্য, জীবনকাল দ্বিগুণ হয়।
ডিজাইন এলিমেন্টের প্রয়োজনীয়তা যাচাইকরণ পদ্ধতি LED প্যাডের অধীনে তাপীয় ভিয়াস ন্যূনতম 9 ভিয়াস (0.3 মিমি ব্যাস) প্রতি এলইডিএক্স-রে পরিদর্শনের মাধ্যমে ফিলিং ভরা এবং তামা ছড়ানোর জন্য তামা বা ইপোক্সিক্রস-সেকশন কপার এলাকা দিয়ে আবদ্ধ করা হয়েছে 300-500 মিমি² প্রতি উচ্চ-ক্ষমতা LEDPSB-এর কভারের উপর %0-500mm² কভারেজ (কোনও বড় শূন্যস্থান নেই) এক্স-রে, অকার্যকর <25% পৃষ্ঠের তাপমাত্রা (সম্পূর্ণ লোডে) 60 ডিগ্রি সেন্টিগ্রেডের নিচে (এলইডি প্যাড এলাকা) তাপীয় ইমেজিং
তাপীয় ইন্টারফেস উপাদান (টিআইএম)
MCPCB এবং ফিক্সচার হিটসিঙ্কের মধ্যে:
- প্রয়োজনীয় টিআইএম:সিলিকন বা সিরামিক থার্মাল প্যাড (ন্যূনতম 3 W/m·K)
- বেধ:0.5 মিমি থেকে 1.5 মিমি
- সংকোচন:20-30% বায়ু ফাঁক দূর করতে
বর্তমান ট্রেস জন্য কপার ওজন
বর্তমান প্রতি ট্রেস ন্যূনতম কপার ওজন প্রস্তাবিত কপার ওজন<500mA1 oz1 oz500mA-1.5A1 oz2 oz1.5A-3A2 oz2 oz2 oz ঢালাই খোলার সাথে 3A+2 oz সমান্তরাল ট্রেস3 oz সহ
উদ্যানগত আলোর জন্য IPC-2221 বর্তমান ক্ষমতার মানগুলির উপর ভিত্তি করে।
স্পেকট্রাম ডিজাইন এবং তরঙ্গদৈর্ঘ্য নিয়ন্ত্রণ
বিভিন্ন বৃদ্ধির পর্যায়ে উদ্ভিদের নির্দিষ্ট আলোর বর্ণালী প্রয়োজন। PCBA অবশ্যই এই তরঙ্গদৈর্ঘ্য নির্ভুলতার সাথে সরবরাহ করবে।
রোপণ লাইট জন্য স্ট্যান্ডার্ড তরঙ্গদৈর্ঘ্য
তরঙ্গদৈর্ঘ্য কালার ফাংশন এলইডি চিপের ধরন450-460nmRoyal ব্লুভেজিটেটিভ গ্রোথ, ক্লোরোফিল শোষণ নীল LED660-665nmডিপ রেড ফ্লাওয়ারিং, ফ্রুটিং, ফটোমরফোজেনেসিস রেড LED730-740nm ফার রেডমার্সন ইফেক্ট LED3000K-5000KWhiteFull Spectrum, Visual ComfortWhite LED
লাল:নীল অনুপাত সুপারিশ
গাছের ধরন প্রস্তাবিত লাল:নীল অনুপাত নোট পাতাযুক্ত সবুজ শাক (লেটুস, পালং শাক) 3:1 থেকে 4:1 কমপ্যাক্ট বৃদ্ধির জন্য উচ্চতর নীল ফলমূল গাছ (টমেটো, মরিচ) 5:1 থেকে 9:1 ফুল/ফলের বিকাশের জন্য উচ্চতর লাল ভেষজ (তুলসী, 1 সিলান্যান্স: 4:6) বর্ণালী ফুল-চক্র গাঁজা ৪:১ (ভেজি) থেকে ৮:১ (ফুল) সামঞ্জস্যযোগ্য বর্ণালী পছন্দ
শিল্প উত্স থেকে উদ্যানগত LED নকশা নির্দেশিকা উপর ভিত্তি করে.
তরঙ্গদৈর্ঘ্য স্থিতিশীলতার জন্য বর্তমান নিয়ন্ত্রণ
LED তরঙ্গদৈর্ঘ্য বর্তমান প্রকরণের সাথে স্থানান্তরিত হয়। বর্ণালী নির্ভুলতা বজায় রাখতে:
- সর্বাধিক বর্তমান বিচ্যুতি:সমস্ত LED স্ট্রিং জুড়ে ±2%
- প্রস্তাবিত বিচ্যুতি:প্রিমিয়াম ডিজাইনের জন্য ±1%
- পরিমাপ পদ্ধতি:সিরিজ প্রতিরোধক ভোল্টেজ ড্রপ বা ইনলাইন কারেন্ট মিটার

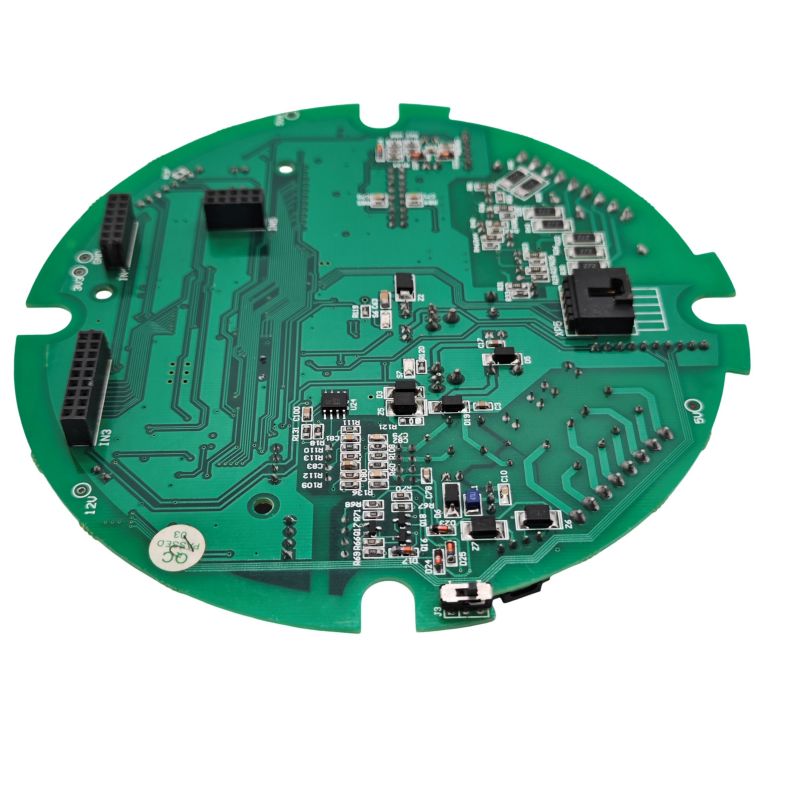

ড্রাইভার টপোলজি এবং সার্কিট ডিজাইন
ধ্রুবক কারেন্ট বনাম ধ্রুবক ভোল্টেজ
রোপণ হালকা PCBAs প্রয়োজনধ্রুবক বর্তমান ড্রাইভপ্রতিটি LED স্ট্রিং স্থিতিশীল তরঙ্গদৈর্ঘ্য বজায় রাখতে এবং তাপীয় পলাতক প্রতিরোধের জন্য।
টপোলজি সুবিধার জন্য সর্বোত্তম অসুবিধাগুলি রৈখিক ধ্রুবক কারেন্ট কম পাওয়ার (<30W)সরল, কম EMIঅদক্ষ উচ্চ ভোল্টেজ ড্রপবাক কনভার্টার মাঝারি শক্তি (30-100W), ভিন > VfEfficient (90-95%) এর জন্য ইন্ডাক্টর প্রয়োজন, ভিআইপি-এলইপি-বি-এলইপি-বি-এ-বি-র-নাইজ-এর সাহায্যে রূপান্তরকারীর সুইচিং ক্ষমতা উচ্চতর উপাদান গণনা মাল্টি-চ্যানেল ধ্রুবক বর্তমান উচ্চ শক্তি (>100W), সুরযোগ্য বর্ণালী স্বতন্ত্র চ্যানেল নিয়ন্ত্রণ, উচ্চ দক্ষতা জটিল, উচ্চ খরচ
সুরক্ষা সার্কিট প্রয়োজন
প্রোটেকশন টাইপ কম্পোনেন্ট স্পেসিফিকেশন রিভার্স পোলারিটি স্কটকি ডায়োড বা পি-এফইটিব্লক নেতিবাচক ভোল্টেজ ইনপুটওভার-ভোল্টেজটিভিএস ডায়োডক্ল্যাম্পে 1.2x সর্বোচ্চ ইনপুট ওভার-কারেন্ট (প্রতি চ্যানেল) পিটিসি ফিউজ বা সেন্স রেসিস্টর + কাটঅফ ট্রিপ 1.3x ডিএস কেজিডিও 1.3x ডিএস-ভি মিনিটে কারেন্ট প্রোটেকশনে সর্বনিম্ন
গ্রো রুম জন্য পরিবেশগত সুরক্ষা
রোপণ আলো উচ্চ আর্দ্রতা পরিবেশে কাজ করে (60-90% RH)। নির্ভরযোগ্য অপারেশনের জন্য আর্দ্রতা সুরক্ষা বাধ্যতামূলক।
কনফরমাল আবরণ প্রয়োজনীয়তা
আবরণের ধরন প্রয়োগ পদ্ধতির জন্য সর্বোত্তম পুনঃকর্মক্ষমতা অ্যাক্রিলিক (এআর) সাধারণ উদ্যানগত স্প্রে বা ডিপইজিসিলিকন (এসআর) চরম আর্দ্রতা, নমনীয় পিসিবিসিলেক্টিভ স্প্রে কঠিন ইউরেথেন (ইউআর) লবণাক্ত জল বা রাসায়নিক এক্সপোজার স্প্রে খুব কঠিন
ন্যূনতম আবরণ বেধ:0.03 মিমি (1.2 মাইল)
আর্দ্রতা সুরক্ষা চেকলিস্ট
- কনফর্মাল লেপসব সোল্ডার জয়েন্ট এবং উন্মুক্ত তামা উপর
- পটিংসংযোগকারী এবং উচ্চ-ভোল্টেজ এলাকার জন্য (চরম পরিবেশের জন্য ঐচ্ছিক)
- সিল সংযোগকারী(বহিরের বা উচ্চ-আদ্রতা গ্রীনহাউসের জন্য সর্বনিম্ন IP65)
- ENIG পৃষ্ঠ ফিনিস(তামার ক্ষয় রোধ করে; HASL সুপারিশ করা হয় না)
অপারেটিং পরিবেশের সীমা
প্যারামিটার ইনডোর গ্রো গ্রিনহাউস আউটডোর আর্দ্রতার পরিসর 40-70% RH60-90% RH10-100% RH তাপমাত্রা পরিসীমা15-30°C-5 থেকে 40°C-20 থেকে 50°C ন্যূনতম আইপি রেটিং IP20 (ইনডোর ড্রাই)IP44 (spl6a)
রোপণ হালকা PCBA বিন্যাস নিয়ম
নিয়ম 1: পৃথক শক্তি এবং সংকেত
- এসি/ডিসি ইনপুট বিভাগকে এলইডি ড্রাইভ ট্রেস থেকে বিচ্ছিন্ন রাখুন
- ন্যূনতম ক্রিপেজ দূরত্ব: হাই-ভোল্টেজ এবং লো-ভোল্টেজ এলাকার মধ্যে 3 মিমি
নিয়ম 2: উচ্চ-কারেন্ট লুপগুলিকে ছোট করুন
- LED সংযোগকারীর যতটা সম্ভব কাছাকাছি LED ড্রাইভার রাখুন
- EMI কমাতে লুপ এলাকা ছোট করুন
নিয়ম 3: LED এর জন্য তাপীয় প্যাড ডিজাইন
- প্রতিটি LED থার্মাল প্যাডের জন্য ন্যূনতম 9 থার্মাল ভিয়াস (0.3 মিমি) প্রয়োজন
- ভায়াস অবশ্যই পূরণ করতে হবে এবং সোল্ডারেবিলিটির জন্য ক্যাপ করতে হবে
নিয়ম 4: মাটির জন্য কপার ঢালা
- লেয়ার 2-এ শক্ত গ্রাউন্ড প্লেন ব্যবহার করুন (2-স্তর MCPCB-এর জন্য, স্থল হল ধাতব কোর)
- FR4 ডিজাইনের জন্য: ন্যূনতম স্প্লিট সহ ডেডিকেটেড গ্রাউন্ড লেয়ার
নিয়ম 5: ডেইজি-চেইন পাওয়ার ডিস্ট্রিবিউশন
- দীর্ঘ রৈখিক রোপণের জন্য হালকা PCBAs (1500 মিমি পর্যন্ত), একটি কেন্দ্রীয় বাস হিসাবে রুট পাওয়ার ট্রেস
- বাস থেকে প্রতিটি LED সেগমেন্ট খাওয়ান, আগের সেগমেন্টের শেষ থেকে নয়
উত্পাদন এবং সমাবেশ প্রয়োজনীয়তা
লাইট PCBA রোপণ জন্য SMT সমাবেশ স্পেসিফিকেশন
প্যারামিটারের প্রয়োজনীয়তা যাচাইকরণ সোল্ডার পেস্টলিড-মুক্ত (SAC305 বা অনুরূপ) RoHS সম্মতি
রোপণ হালকা PCBA জন্য গুণমান পরীক্ষা
টেস্ট মেথডপাস/ফেল মানদণ্ড ইন-সার্কিট টেস্ট (আইসিটি)স্বয়ংক্রিয় প্রোব ফিক্সচার উপস্থিত সমস্ত উপাদান, সঠিক মান এলইডি পোলারিটি চেকডায়ড মোড বা ভিজ্যুয়াল পরিদর্শন 100% সঠিক ওরিয়েন্টেশন 1 ঘন্টা অপারেশনের পরে সম্পূর্ণ লোডআইআর ক্যামেরায় থার্মাল ইমেজিং নেই কোন হটস্পট >70°C (padSp6) টার্গেট যাচাইকরণ স্পেকট্রোমিটার (0.1nm রেজোলিউশন) স্পেকবার্ন-ইন টেস্ট থেকে তরঙ্গদৈর্ঘ্য বিচ্যুতি ≤±5nm সম্পূর্ণ শক্তিতে 24-48 ঘন্টা, রুম পরিবেষ্টনকোনও LED ব্যর্থতা নেই, ফ্লিকার নেই
বাণিজ্যিক রোপণ হালকা PCBA উৎপাদনের জন্য, এই পরামিতিগুলির 100% পরীক্ষার সুপারিশ করা হয়:
- LED পোলারিটি চেক(স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন)
- সোল্ডার জয়েন্টের গুণমান(সমস্ত পাওয়ার উপাদানের উপর AOI)
- খোলা/সংক্ষিপ্ত পরীক্ষা(উড়ন্ত প্রোব বা নখের বিছানা)
- তাপীয় বৈধতা(নমুনা ভিত্তিতে, উৎপাদনের 10%)
রোপণ হালকা PCBA FAQs
প্রশ্ন 1: একটি উচ্চ-শক্তি (200W+) রোপণ আলোর জন্য সেরা PCB উপাদান কী যা প্রতিদিন 18 ঘন্টা চলে?
ক:উচ্চ শক্তি ক্রমাগত অপারেশন জন্য,ন্যূনতম 3 W/m·K তাপ পরিবাহিতা সহ অ্যালুমিনিয়াম MCPCBআদর্শ পছন্দ। এখানে বাস্তব ক্ষেত্রের ডেটার উপর ভিত্তি করে সিদ্ধান্ত ম্যাট্রিক্স রয়েছে:
পাওয়ার লেভেল প্রস্তাবিত উপাদান তাপীয় পরিবাহিতা প্রত্যাশিত জীবনকাল40W-100W স্ট্যান্ডার্ড অ্যালুমিনিয়াম MCPCB (1-2 W/m·K)1-2 W/m·K30,000-50,000 ঘন্টা100W-200W উচ্চ-পারফরম্যান্স অ্যালুমিনিয়াম · 3-5. W/m·K50,000-70,000 ঘন্টা200W-300W+প্রিমিয়াম অ্যালুমিনিয়াম (5-9 W/m·K) বা কপার কোর5-9+ W/m·K70,000-100,000 ঘন্টা
উচ্চ ক্ষমতার জন্য FR4 এর উপরে অ্যালুমিনিয়াম কেন:একটি 200W রোপণ আলো উল্লেখযোগ্য তাপ উৎপন্ন করে। FR4 এর তাপ পরিবাহিতা মাত্র 0.3-0.5 W/m·K, একটি অন্তরক হিসাবে কাজ করে। LED জংশন তাপমাত্রা মিনিটের মধ্যে 100°C ছাড়িয়ে যাবে, যার ফলে দ্রুত লুমেন অবমূল্যায়ন হবে (6 মাসের মধ্যে 30-50% ক্ষতি)।
সিরামিক PCBA বিকল্প:চরম নির্ভরযোগ্যতার জন্য বা যখন PCB আকার গুরুতরভাবে সীমাবদ্ধ থাকে (উচ্চ শক্তি ঘনত্ব >3 W/cm²), সিরামিক সাবস্ট্রেট (অ্যালুমিনা বা অ্যালুমিনিয়াম নাইট্রাইড) ডাইলেক্ট্রিক স্তরকে সম্পূর্ণরূপে নির্মূল করে, 20-200+ W/m·K অর্জন করে। যাইহোক, খরচ অ্যালুমিনিয়াম MCPCB থেকে 3-5x বেশি।
বেশিরভাগ বাণিজ্যিক চাষীদের জন্য নীচের লাইন:উচ্চ-পারফরম্যান্স অ্যালুমিনিয়াম MCPCB (5 W/m·K) 200W+ ফিক্সচারের জন্য খরচ এবং নির্ভরযোগ্যতার সর্বোত্তম ভারসাম্য প্রদান করে।
প্রশ্ন 2: ট্রেস অত্যধিক গরম প্রতিরোধ করার জন্য আমি আমার রোপণ হালকা PCBA-এর জন্য প্রয়োজনীয় তামার ওজন কীভাবে গণনা করব?
ক:এই উদ্যান-নির্দিষ্ট নির্দেশিকা সহ IPC-2221 সূত্র ব্যবহার করুন। ট্রেস ওভারহিটিং হল উচ্চ-শক্তি রোপণ লাইটে একটি সাধারণ ব্যর্থতা মোড।
ধাপ 1 - ট্রেস প্রতি আপনার সর্বাধিক বর্তমান নির্ধারণ করুন:
48V এ একটি সাধারণ 100W রোপণ আলোর জন্য: বর্তমান = 100W / 48V = 2.08A প্রতি স্ট্রিং
ধাপ 2 - আপনার অনুমোদিত তাপমাত্রা বৃদ্ধি (ΔT) চয়ন করুন:
- 10°C বৃদ্ধি:50,000+ ঘন্টা জীবনের জন্য রক্ষণশীল (বাণিজ্যিক জন্য প্রস্তাবিত)
- 20°C বৃদ্ধি:ভোক্তা-গ্রেডের জন্য গ্রহণযোগ্য
- 30°C বৃদ্ধি:উচ্চ ঝুঁকি---ট্রেস সময়ের সাথে সোল্ডার জয়েন্টগুলিকে দুর্বল করবে
ধাপ 3 - বর্তমানের উপর ভিত্তি করে তামার ওজন নির্বাচন করুন:
বর্তমান 1 oz কপার প্রয়োজনীয় প্রস্থ (ΔT=20°C)2 oz কপার প্রয়োজনীয় প্রস্থ (ΔT=20°C) প্রস্তাবনা1A30 mils (0.76mm)15 mils (0.38mm)1 oz গ্রহণযোগ্য2A70 mils (1.78mm) 35.212 মিমি লাল mils (3.05mm)60 mils (1.52mm)2 oz সর্বনিম্ন 5A220 mils (5.59mm)110 mils (2.79mm)3 oz প্রস্তাবিত
ধাপ 4 - সরলীকৃত সূত্র ব্যবহার করে গণনা করুন (বাহ্যিক ট্রেসের জন্য, 2 oz তামার):
প্রস্থ (মিল) = বর্তমান (অ্যাম্পস) × ৩৫ (ΔT=20°C এর জন্য)
2.08A এর উদাহরণ: 2.08 × 35 = 73 mils (1.85mm) সর্বনিম্ন প্রস্থ
20% নিরাপত্তা মার্জিন যোগ করা হচ্ছে:73 × 1.2 = 88 মাইল (2.23 মিমি)
হালকা PCBA রোপণের জন্য পেশাদার সুপারিশ:
- সর্বনিম্ন 2 oz তামা ব্যবহার করুনসমস্ত চিহ্ন বহন করার জন্য >1A
- 3 oz তামা ব্যবহার করুনট্রেস বহন করার জন্য >3A বা যখন বোর্ডের স্থান সীমিত হয়
- সোল্ডার মাস্ক খোলার যোগ করুনউচ্চ-কারেন্ট ট্রেসে---অতিরিক্ত সোল্ডার বর্তমান ক্ষমতা 20-40% বৃদ্ধি করে
যাচাই পদ্ধতি:প্রোটোটাইপ সমাবেশের পরে, সম্পূর্ণ লোডে একটি ইনফ্রারেড ক্যামেরা দিয়ে ট্রেস তাপমাত্রা পরিমাপ করুন। যদি কোনো ট্রেস 70°C অতিক্রম করে, তামার ওজন বাড়ান বা ট্রেসকে প্রশস্ত করুন।
প্রশ্ন 3: আলোর PCBA লাগানোর ক্ষেত্রে অসম আলো আউটপুট বা ঝিকিমিকির কারণ কী, এবং আমি কীভাবে এটি ঠিক করব?
ক:অসম আলো আউটপুট এবং ঝিকিমিকি সাধারণত কারণে হয়সমান্তরাল LED স্ট্রিংগুলির মধ্যে বর্তমান অমিলবাঅপর্যাপ্ত বাল্ক ক্যাপাসিট্যান্স. এখানে ডায়গনিস্টিক ক্রম আছে:
মূল কারণ 1 - সমান্তরাল স্ট্রিংগুলিতে বর্তমান অমিল (সবচেয়ে সাধারণ):
যখন একাধিক LED স্ট্রিং একটি একক ধ্রুবক কারেন্ট ড্রাইভারের সাথে সমান্তরালভাবে সংযুক্ত থাকে, তখন ফরোয়ার্ড ভোল্টেজের (Vf) ছোট পার্থক্যের কারণে একটি স্ট্রিং অন্যদের তুলনায় বেশি কারেন্ট আঁকতে পারে। হটেস্ট স্ট্রিং সবচেয়ে বেশি কারেন্ট আঁকে, আরও গরম করে (তাপমাত্রার সাথে Vf কমে), এবং আরও বেশি কারেন্ট আঁকে----তাপীয় পলাতক।
সমাধান:
- ব্যবহার aস্ট্রিং প্রতি পৃথক ধ্রুবক বর্তমান ড্রাইভার(উচ্চ ক্ষমতার জন্য পছন্দ)
- অথবা যোগ করুনভারসাম্য প্রতিরোধক(0.5-2Ω) কারেন্ট সমান করতে প্রতিটি স্ট্রিংয়ের সাথে সিরিজে
- প্রতিরোধক ওয়াটেজ: P = I² × R (যেমন, 1A² × 1Ω = 1W প্রতিরোধক)
মূল কারণ 2 - ড্রাইভার আউটপুটে অপর্যাপ্ত বাল্ক ক্যাপাসিট্যান্স:
আউটপুট ক্যাপাসিট্যান্স খুব ছোট হলে পালস-উইডথ মড্যুলেটেড (PWM) ডিমিং দৃশ্যমান ফ্লিকার তৈরি করে। LED কারেন্ট প্রতিটি PWM চক্রের সাথে বৃদ্ধি পায় এবং পড়ে।
PWM ফ্রিকোয়েন্সি ন্যূনতম বাল্ক ক্যাপাসিট্যান্স ফ্লিকার দৃশ্যমানতা100-200 Hz1000µF+অধিকাংশ লোকের কাছে দৃশ্যমান500-1000 Hz470µFFlicker কিছু1000-4000 Hz100µF দ্বারা সনাক্তযোগ্য
ঠিক করুন:LED আউটপুট জুড়ে 100-470µF ইলেক্ট্রোলাইটিক ক্যাপাসিটর যোগ করুন এবং উচ্চ-ফ্রিকোয়েন্সি ফিল্টারিংয়ের জন্য 10µF সিরামিক ক্যাপাসিটর যোগ করুন।
মূল কারণ 3 - LED সংযোগে দুর্বল সোল্ডার জয়েন্টগুলি:
একটি LED প্যাডে একটি ফাটল বা ঠান্ডা সোল্ডার জয়েন্ট মাঝে মাঝে সংযোগ তৈরি করে। বোর্ড গরম এবং ঠান্ডা হওয়ার সাথে সাথে LED ঝিকিমিকি, ম্লান বা সম্পূর্ণরূপে ব্যর্থ হতে পারে।
সনাক্তকরণ পদ্ধতি:
- আলো চলাকালীন একটি প্লাস্টিকের টুল দিয়ে প্রতিটি এলইডি আলতোভাবে আলতো চাপুন
- ঝাঁকুনি দেখা দিলে, সোল্ডার জয়েন্টটি রিফ্লো করুন
- SMT LED এর জন্য, প্যাডের চারপাশে ফাটলগুলির জন্য বিবর্ধনের অধীনে পরিদর্শন করুন
মূল কারণ 4 - অপর্যাপ্ত ট্রেস প্রস্থের কারণে ভোল্টেজ ড্রপ হচ্ছে:
উচ্চ-শক্তির স্ট্রিংগুলিতে দীর্ঘ, সরু চিহ্নগুলি ভোল্টেজ ড্রপ তৈরি করে। ট্রেসের শেষ প্রান্তে থাকা এলইডিগুলি ড্রাইভারের কাছাকাছি থাকাগুলির তুলনায় কম কারেন্ট গ্রহণ করে৷
ঠিক করুন:
- ভোল্টেজ ড্রপ গণনা করুন: V_drop = I × R_trace
- একটি 2A স্ট্রিংয়ের জন্য 100mil (2.54mm) 1oz ট্রেস 24 ইঞ্চির বেশি: R ≈ 0.24Ω, V_drop ≈ 0.48V
- এটি গ্রহণযোগ্য হতে পারে। V_drop>0.5V এর জন্য, ট্রেস প্রস্থ বাড়ান বা 2oz তামা ব্যবহার করুন
দ্রুত বৈধতা:প্রতিটি স্ট্রিং এ প্রথম LED এবং শেষ LED এ ভোল্টেজ পরিমাপ করুন। পার্থক্য 0.3V অতিক্রম করলে, ট্রেস ডিজাইন আপগ্রেড করুন।
হাল্কা PCBA রোপণের জন্য উত্পাদন পরীক্ষার চেকলিস্ট
ভর উৎপাদনের জন্য একটি রোপণ আলো PCBA অনুমোদন করার আগে, এই পাঁচটি পরীক্ষা যাচাই করুন:
| পরীক্ষা | পদ্ধতি | পাস/ফেলের মানদণ্ড |
|---|---|---|
| বর্ণালী আউটপুট | সমন্বিত গোলক বা স্পেকট্রোমিটার | লক্ষ্য থেকে তরঙ্গদৈর্ঘ্য বিচ্যুতি ≤±5nm |
| তাপ কর্মক্ষমতা | সম্পূর্ণ লোড এ 1 ঘন্টা পরে IR ক্যামেরা | কোন বিন্দু >70°C; LED প্যাড <60°C |
| বর্তমান ব্যালেন্স | প্রতিটি সমান্তরাল স্ট্রিং মধ্যে বর্তমান পরিমাপ | স্ট্রিংগুলির মধ্যে বিচ্যুতি <5% |
| আর্দ্রতা প্রতিরোধের | 48 ঘন্টার জন্য 40°C তাপমাত্রায় 85% RH, চালিত | কোন জারা, কোন ঝাঁকুনি, কোন ব্যর্থতা |
| জীবনকাল যাচাইকরণ (ত্বরিত) | 85°C/85% RH, 1000 ঘন্টা (THB পরীক্ষা) | লুমেনের অবচয় <10% |
বাণিজ্যিক আদেশের জন্য:তাপীয় ইমেজিং রিপোর্ট এবং বর্ণালী যাচাইকরণ ডেটা সহ PPAP (উৎপাদন অংশ অনুমোদন প্রক্রিয়া) ডকুমেন্টেশনের জন্য অনুরোধ করুন।
সারাংশ: নির্ভরযোগ্য রোপণ হালকা PCBA চেকলিস্ট
ডিজাইন এলিমেন্টের প্রয়োজনীয়তা PCB ম্যাটেরিয়াল অ্যালুমিনিয়াম MCPCB (1-9 W/m·K); FR4 শুধুমাত্র কম শক্তির জন্য (<30W) পাওয়ার ট্রেসের জন্য সর্বনিম্ন কপার ওজন 2 oz; সিগন্যালের জন্য 1 oz থার্মাল ম্যানেজমেন্ট9+ LED প্রতি থার্মাল ভিয়াস; PCBA এবং heatsink মধ্যে TIM; পৃষ্ঠের তাপমাত্রা <60°CS স্পেকট্রাম নিয়ন্ত্রণ লাল (660nm), নীল (450nm); ফসলের উপর ভিত্তি করে অনুপাত; বর্তমান বিচ্যুতি <±2% ড্রাইভার টপোলজি প্রতি স্ট্রিং প্রতি স্থির বর্তমান; স্পেকট্রাম টিউনিংয়ের জন্য পৃথক ড্রাইভার চ্যানেল আর্দ্রতা সুরক্ষা কনফর্মাল আবরণ (এক্রাইলিক বা সিলিকন); ENIG পৃষ্ঠ ফিনিস; সিল করা সংযোগকারী বর্তমান ভারসাম্য পৃথক ড্রাইভার বা ভারসাম্য প্রতিরোধক সমান্তরাল স্ট্রিং এর জন্য সার্টিফিকেশনRoHS, UL (বাণিজ্যিক ফিক্সচারের জন্য) টেস্টিং স্পেকট্রাল, তাপ, বর্তমান ভারসাম্য, আর্দ্রতা প্রতিরোধ, THB ত্বরিত বার্ধক্য
একটি নির্ভরযোগ্য রোপণ আলো PCBA সঠিক তাপ ব্যবস্থাপনা (অ্যালুমিনিয়াম MCPCB, 2+ oz তামা, তাপীয় ভিয়াস), সুনির্দিষ্ট বর্ণালী নিয়ন্ত্রণ (ধ্রুবক কারেন্ট ড্রাইভ, তরঙ্গদৈর্ঘ্য বিচ্যুতি ≤±5nm), এবং পরিবেশগত সুরক্ষা (কনফর্মাল আবরণ, সিলযুক্ত সংযোগকারী) সমন্বয় করে। সবচেয়ে সাধারণ ক্ষেত্রের ব্যর্থতা---অমসৃণ আলোর আউটপুট, ঝাঁকুনি, এবং অকাল LED ব্যর্থতা---অপ্রতুল তাপ নকশা বা সমান্তরাল স্ট্রিংগুলির মধ্যে বর্তমান অমিলের জন্য ট্রেস। বাণিজ্যিক ক্রমবর্ধমান পরিবেশে 50,000+ ঘন্টা অপারেশন অর্জনের জন্য 2 oz তামা, চ্যানেল প্রতি পৃথক ধ্রুবক বর্তমান ড্রাইভার এবং তাপীয় বৈধতা পরীক্ষাকে অগ্রাধিকার দিন।
