ইলেকট্রনিক্স ম্যানুফ্যাকচারিং এবং এসইওতে 20 বছর ধরে, আমি শত শত প্রস্থান সাইন অ্যাসেম্বলির অডিট করেছি। এই নির্দেশিকাটি প্রযুক্তিগত বৈশিষ্ট্য, সম্মতি মান এবং বাস্তব-বিশ্বের কর্মক্ষমতা মেট্রিকগুলিকে কভার করে যা ফ্যাসিলিটি ম্যানেজার এবং স্পেসিফায়াররা আসলে অনুসন্ধান করে।

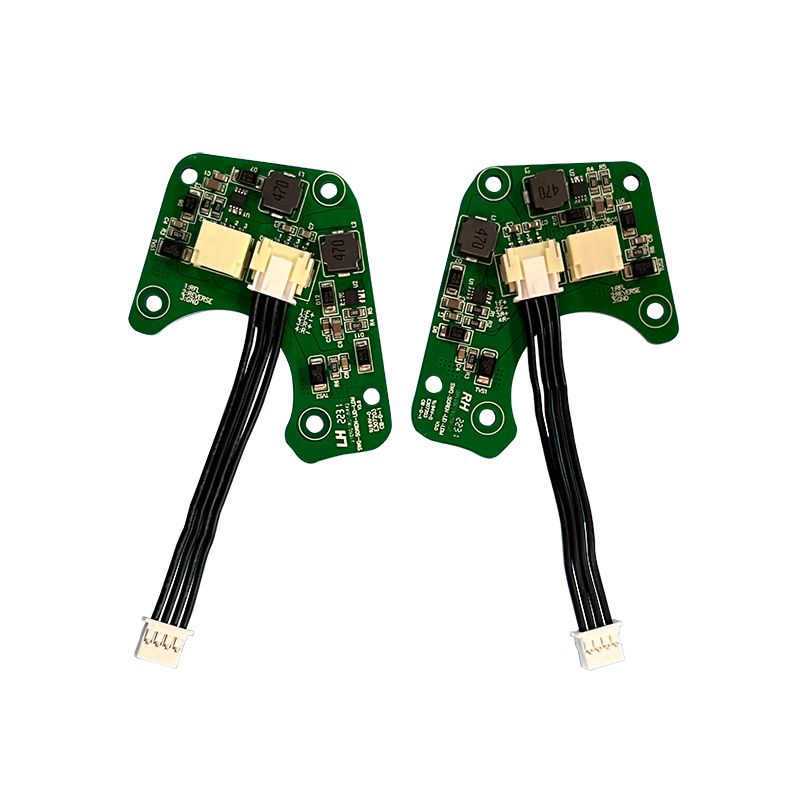

কি একটি প্রস্থান সাইন PCBA ভিন্ন করে তোলে?
স্ট্যান্ডার্ড লাইটিং বোর্ডের বিপরীতে, একটি প্রস্থান সাইন PCBA অবশ্যই তিনটি যুগপত ফাংশন পরিচালনা করতে হবে:
- দ্বৈত শক্তি পাথ:এসি লাইন ইনপুট (120V বা 277V) প্লাস একটি ব্যাকআপ ব্যাটারি চার্জিং সার্কিট।
- জরুরী স্থানান্তর স্যুইচিং:পাওয়ার লসের 0.1 সেকেন্ডের মধ্যে ডিসি ব্যাটারিতে স্বয়ংক্রিয় সুইচওভার।
- LED স্ট্রিং ম্যানেজমেন্ট:6 থেকে 36 লাল বা সবুজ LED এর জন্য ধ্রুবক বর্তমান নিয়ন্ত্রণ।
যেহেতু বিল্ডিং কোডগুলি বিদ্যুতের ব্যর্থতার সময় 90 মিনিটের আলোকসজ্জা বাধ্যতামূলক করে, PCBA ডিজাইনকে অবশ্যই কম শান্ত বর্তমান এবং নির্ভরযোগ্য ব্যাটারি চার্জিংকে অগ্রাধিকার দিতে হবে।
মূল প্রযুক্তিগত বিশেষ উল্লেখ
নীচে তালিকাভুক্ত সমস্ত প্যারামিটার UL 924 এবং NFPA 101 মান পূরণ করে বা অতিক্রম করে৷ সর্বদা আপনার সরবরাহকারীর সাথে সার্টিফিকেশন যাচাই করুন।
ইনপুট এবং আউটপুট পাওয়ার
প্যারামিটার স্ট্যান্ডার্ড ভ্যালু কমপ্লায়েন্সইনপুট ভোল্টেজ (AC)120V / 277V / 347V (50-60Hz) UL 924 ইমার্জেন্সি মোড ভোল্টেজ 6V থেকে 12V DC (NiCd বা LiFePO4 ব্যাটারি) NFPA 101 মোট আউটপুট থেকে LPowerde8WEWEDWEWEW কাউন্টারে মোট আউটপুট ফ্যাক্টর (এসি মোড)≥0.90 সম্পূর্ণ লোডআইইসি 61000-3-2দক্ষতা>82% (AC-DC রূপান্তর) DOE 2021 মান
ব্যাটারি চার্জিং স্পেসিফিকেশন
প্যারামিটার ভ্যালুনোটসচার্জ ভোল্টেজ (NiCd)7.2V থেকে 8.4V (6V নামমাত্র প্যাকের জন্য) তাপমাত্রা ক্ষতিপূরণ কারেন্ট50mA থেকে 200mA (ধ্রুবক কারেন্ট) অতিরিক্ত গরম প্রতিরোধ করে ব্যাটারি টাইপ সাপোর্টNiCd, NiMH4-এ পিসিপিএএফএ-প্রিচার্জে NiMH সময় 24 ঘন্টা (100% ক্ষমতা) UL প্রয়োজনীয়তা পূরণ করে কম ব্যাটারি কাটঅফ5.4V ±0.2V গভীর স্রাব রোধ করে
পরিবেশগত এবং শারীরিক
প্যারামিটার রেটিং অপারেটিং টেম্পারেচার 0°C থেকে +50°C (ইনডোর) / -10°C থেকে +55°C (স্যাঁতসেঁতে অবস্থান) স্টোরেজ টেম্পারেচার-20°C থেকে +60°CPCB বেস মেটেরিয়াল FR4 (Tg 130°C ন্যূনতম) অথবা CEM-1 খরচ-কমানো সংস্করণের জন্য। থেকে 2 oz (প্রাথমিক পাওয়ার ট্রেসগুলির জন্য 2 oz প্রয়োজন।) জ্বলনযোগ্যতা রেটিংUL 94V-0 (বোর্ডে চিহ্নিত)
একটি UL 924 কমপ্লায়েন্ট PCBA এর মূল ডিজাইন বৈশিষ্ট্য
একটি কোড-অনুশীলনপ্রস্থান সাইন PCBAঐচ্ছিক নয়। এখানে পরিদর্শকদের চেক কি.
1. স্বয়ংক্রিয় জরুরী স্থানান্তর
- স্থানান্তর সময়:বোর্ডকে অবশ্যই 0.1 সেকেন্ডের মধ্যে এসি থেকে ব্যাটারিতে স্যুইচ করতে হবে। মানুষের চোখে দৃশ্যমান কোনো বিলম্ব পরিদর্শনে ব্যর্থ হয়।
- টেস্ট সার্কিটরি:ইন্টিগ্রেটেড পুশ-বোতাম পরীক্ষার পয়েন্টগুলিকে অবশ্যই AC মেইন সংযোগ বিচ্ছিন্ন না করে পাওয়ার ব্যর্থতা অনুকরণ করতে হবে। এটি একটি বাধ্যতামূলক UL 924 বৈশিষ্ট্য৷
2. ব্যাটারি ম্যানেজমেন্ট সিস্টেম (BMS)
- অতিরিক্ত চার্জ সুরক্ষা:যখন ব্যাটারি ভোল্টেজ 8.4V (6V NiCd প্যাকের জন্য) পৌঁছে তখন PCBA-কে অবশ্যই চার্জ করা বন্ধ করতে হবে।
- বিপরীত পোলারিটি সুরক্ষা:ব্যাটারি ইনপুটে থাকা ডায়োডগুলি ক্ষতি প্রতিরোধ করে যদি ইনস্টলার ব্যাটারিটিকে পিছনের দিকে সংযুক্ত করে। এটি মাঠের ব্যর্থতার একটি প্রধান কারণ।

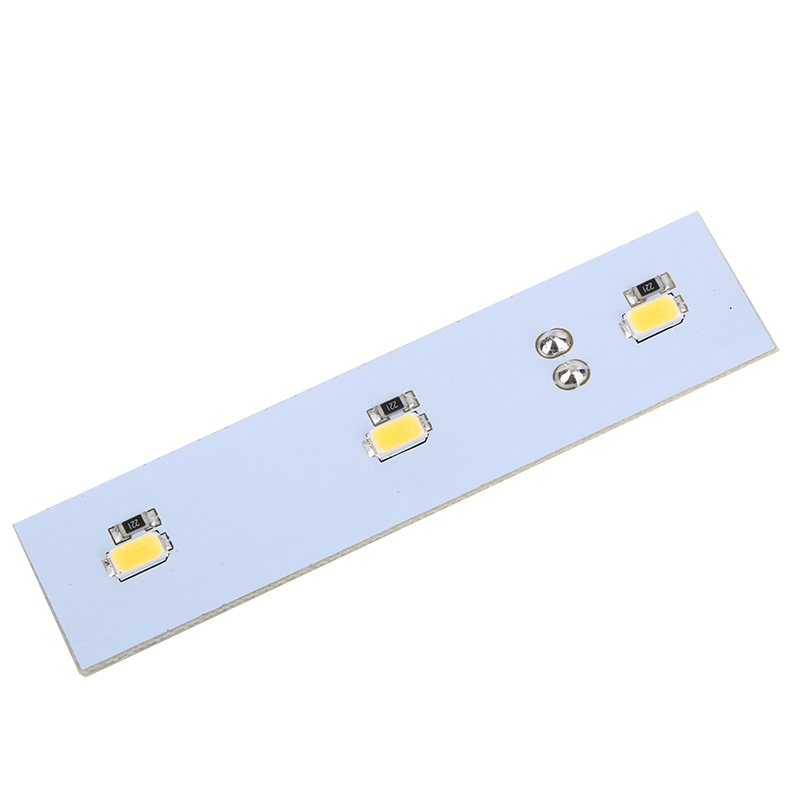

3. LED কনফিগারেশন নমনীয়তা
বেশিরভাগ প্রস্থান সাইন PCBA বোর্ড একাধিক LED ব্যবস্থা সমর্থন করে:
- 6-এলইডি সিরিজ:অ্যালুমিনিয়াম এক্সট্রুড চিহ্নের জন্য স্ট্যান্ডার্ড (লাল বা সবুজ)।
- 12-LED সমান্তরাল + সিরিজ:ডবল পার্শ্বযুক্ত চিহ্নের জন্য সাধারণ (হলওয়ে বা সিলিং মাউন্ট)।
- 18 থেকে 36 LED অ্যারে:উচ্চ-লুমেন প্রস্থান চিহ্নের জন্য ব্যবহৃত হয় (100+ ক্যান্ডেলা)।

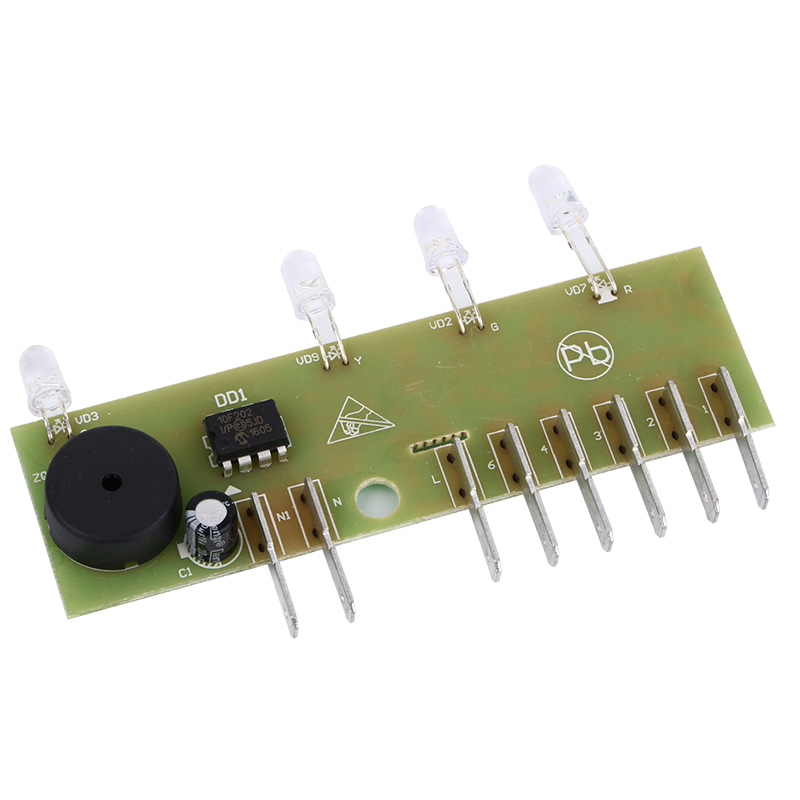

4. স্ব-নিদানবিদ্যা (উন্নত ইউনিট)
প্রিমিয়াম PCBA-তে একটি মাইক্রো কন্ট্রোলার রয়েছে যা:
- প্রতি 30 দিনে ব্যাটারির ক্ষমতা লগ করুন।
- ব্যাটারি স্বাস্থ্য নির্দেশ করতে একটি লাল/সবুজ স্থিতি LED ব্লিঙ্ক করে।
- ব্যাটারি রেট করা ক্ষমতার 80% এর নিচে নেমে গেলে একটি শ্রবণযোগ্য অ্যালার্ম (ঐচ্ছিক) সংকেত দেয়।
সার্টিফিকেশন আপনাকে অবশ্যই যাচাই করতে হবে
যেকোনো অর্ডার করার আগেপ্রস্থান সাইন PCBA, এই তিনটি নথির অনুরোধ করুন:
সার্টিফিকেশন এখতিয়ার এটি কি যাচাই করে UL 924USAEmergency lighting and power equipmentNFPA 101 (লাইফ সেফটি কোড)USAI আলোকসজ্জার সময়কাল (90 মিনিট) এবং স্থানান্তর সময়CSA C22.2 নং 141Canada জরুরী আলোর সরঞ্জামRoHS 3 (2015/2015 সাবস্ট্রিক্টেড)
সতর্কতা:সিল্কস্ক্রিন স্তরে একটি দৃশ্যমান UL চিহ্ন ছাড়া একটি PCBA প্রায় নিশ্চিতভাবেই অপ্রমাণিত। ফিল্ড ইন্সপেক্টররা এর জন্য আপনার পুরো বিল্ডিংকে ব্যর্থ করতে পারে।
উত্পাদন গুণমান সূচক
সরবরাহকারীর মূল্যায়ন করার সময় এই চেকলিস্টটি ব্যবহার করুনপ্রস্থান সাইন PCBA.
- সোল্ডার মাস্ক নিবন্ধন:মিসলাইনমেন্ট 0.005 ইঞ্চির বেশি হওয়া উচিত নয়। উচ্চ-ভোল্টেজ ট্রেসে উন্মুক্ত তামা একটি শক বিপদ।
- সিল্কস্ক্রিন পাঠযোগ্যতা:সমস্ত কম্পোনেন্ট ডিজাইনার (R1, C2, IC1), পোলারিটি মার্কার এবং UL ফাইল নম্বর অবশ্যই সমাবেশের পরে স্পষ্টভাবে পাঠযোগ্য হতে হবে।
- থ্রু-হোল উপাদান:ব্যাটারি সংযোগকারী এবং পরীক্ষার সুইচগুলিকে তরঙ্গ-সোল্ডার করা উচিত, হাতে সোল্ডার করা উচিত নয়, ঠান্ডা জয়েন্টগুলি প্রতিরোধ করতে।
- কনফর্মাল লেপ (ঐচ্ছিক):স্যাঁতসেঁতে অবস্থানের জন্য (বিশ্রামাগার, বহিরঙ্গন আচ্ছাদিত প্রস্থান), PCBA এক্রাইলিক বা ইউরেথেনের একটি কনফর্মাল আবরণ প্রয়োজন। সমস্ত উপাদানের উপর একটি ম্যাট বা চকচকে ফিনিশের জন্য দেখুন।
প্রস্থান সাইন PCBA FAQs
নীচে তিনটি প্রযুক্তিগত প্রশ্ন রয়েছে যা আমি প্রায়শই সুবিধা প্রকৌশলী এবং প্রকিউরমেন্ট বিশেষজ্ঞদের কাছ থেকে পাই।
প্রশ্ন 1: আমি কি আমার প্রস্থান চিহ্নের জন্য একটি ডেডিকেটেড এক্সিট সাইন PCBA এর পরিবর্তে একটি আদর্শ LED ড্রাইভার PCBA ব্যবহার করতে পারি?
ক:না, এবং এখানে কেন এটি বিপজ্জনক। একটি স্ট্যান্ডার্ড LED ড্রাইভার PCBA এর তিনটি গুরুত্বপূর্ণ সার্কিটের অভাব রয়েছে:
1. ব্যাটারি ব্যাকআপ স্যুইচিং:স্ট্যান্ডার্ড ড্রাইভাররা এসি পাওয়ার লস সনাক্ত করে না। আপনার প্রস্থান চিহ্নটি বিভ্রাটের সময় অবিলম্বে অন্ধকার হয়ে যাবে, NFPA 101 লঙ্ঘন করে যার জন্য 90 মিনিটের আলো প্রয়োজন।
2. লো-ভোল্টেজ সংযোগ বিচ্ছিন্ন:এটি ছাড়া, PCBA 5V এর নিচে ব্যাটারি নিষ্কাশন করা চালিয়ে যাবে, স্থায়ীভাবে NiCd বা LiFePO4 কোষ তিনটি চক্রের মধ্যে ধ্বংস করবে।
3. টেস্ট বোতাম ইন্টারফেস:বিল্ডিং পরিদর্শকদের একটি ম্যানুয়াল পরীক্ষার ফাংশন প্রয়োজন। স্ট্যান্ডার্ড ড্রাইভার এই সংকেত পথ অন্তর্ভুক্ত করে না।
নীচের লাইন:তালিকাভুক্ত একটি UL 924 কিনুনপ্রস্থান সাইন PCBAশুধুমাত্র একটি জেনেরিক বোর্ডে $5 সঞ্চয় ব্যর্থ পরিদর্শনে হাজার হাজার খরচ হবে।
প্রশ্ন 2: আমার প্রস্থান সাইন PCBA গরম চলছে। ব্যাটারিতে 30 মিনিট পর এলইডি ম্লান হয়ে যায়। কি ব্যর্থ?
ক:আপনার একটি ব্যাটারি ক্ষয় সমস্যা আছে, একটি LED সমস্যা নয়। এখানে ডায়গনিস্টিক ক্রম আছে:
1. চার্জ ভোল্টেজ পরীক্ষা করুন:AC পাওয়ার প্রয়োগ করে, ব্যাটারি টার্মিনাল জুড়ে পরিমাপ করুন। আপনার 7.2V থেকে 8.4V দেখতে হবে (একটি 6V NiCd প্যাকের জন্য)। ভোল্টেজ 6.5V এর নিচে হলে, PCBA এর চার্জিং সার্কিট ব্যর্থ হয়েছে।
2. পরীক্ষা ব্যাটারি ক্ষমতা:ব্যাটারিটি সংযোগ বিচ্ছিন্ন করুন এবং 200mA ড্র করে এমন একটি প্রতিরোধক দিয়ে লোড করুন। একটি স্বাস্থ্যকর 6V NiCd প্যাক কমপক্ষে 90 মিনিটের জন্য 5.4V এর উপরে থাকা উচিত।
3. ক্ষয়ের জন্য পরীক্ষা করুন:NiCd ব্যাটারি 3-5 বছর পর পটাসিয়াম হাইড্রক্সাইড লিক করে। এই সাদা স্ফটিক অবশিষ্টাংশ PCBA-তে তামার চিহ্ন খায়। আপনি যদি কোথাও সাদা পাউডার দেখতে পান, অবিলম্বে ব্যাটারি এবং PCBA উভয়ই প্রতিস্থাপন করুন।
সাধারণ সংশোধন:চিহ্ন কাজ করলেও প্রতি 4 বছর অন্তর ব্যাটারি পরিবর্তন করুন। এটি লুকানো ক্ষমতা হ্রাস প্রতিরোধ করে।
প্রশ্ন 3: আমি কিভাবে যাচাই করব যে 500 প্রস্থান সাইন PCBA বোর্ডের একটি ব্যাচ প্রতিটি পরীক্ষা না করেই UL অনুগত?
ক:আপনি যাচাইকরণের তিনটি স্তরের উপর নির্ভর করেন:
1. UL ফলো-আপ পরিষেবা (FUS):প্রতিটি প্রকৃত UL তালিকাভুক্ত PCBA একটি কারখানা থেকে আসে যা অঘোষিত UL নিরীক্ষার অনুমতি দেয়। বোর্ডে UL চিহ্ন অবশ্যই একটি ফাইল নম্বর অন্তর্ভুক্ত করতে হবে (যেমন, UL E123456)। UL এর পণ্য iQ ডাটাবেসে এই নম্বরটি অনুসন্ধান করুন৷ যদি এটি প্রদর্শিত না হয়, চিহ্নটি জাল।
2. তারিখ কোড ম্যাচিং:PCBA সিল্কস্ক্রিনের একটি তারিখ কোড (YYWW বিন্যাস) থাকা উচিত। নিশ্চিত করুন যে এই তারিখের কোডটি UL সার্টিফিকেশন রিপোর্টের উৎপাদন সময়ের সাথে মেলে। সেই জানালার বাইরে তৈরি বোর্ডগুলো ঢাকা নেই।
3. এলোমেলো ধ্বংসাত্মক পরীক্ষা:প্রতি 500 ইউনিটের জন্য, 2টি বোর্ড বলি। তাদের খুলুন এবং পরিদর্শন করুন:
- সঠিক ফিউজ রেটিং (যেমন, 250V 3A স্লো-ব্লো)।
- সঠিক ট্রান্সফরমার বিচ্ছিন্নতা (প্রাথমিক এবং মাধ্যমিকের মধ্যে 0.125 ইঞ্চি ন্যূনতম ছাড়পত্র)।
- কোন অননুমোদিত উপাদান প্রতিস্থাপন (যেমন, 105°C এর পরিবর্তে 85°C ক্যাপাসিটর)।
প্রো টিপ:বড় অর্ডারের জন্য অর্থপ্রদান করার আগে আপনার সরবরাহকারীর কাছ থেকে "ইউএল নোটিশ অফ অথরাইজেশন" এর জন্য অনুরোধ করুন।
সারাংশ: ডান প্রস্থান সাইন PCBA নির্বাচন করা
একটি গুণপ্রস্থান সাইন PCBAতিনটি অ-আলোচনাযোগ্য বৈশিষ্ট্য দ্বারা সংজ্ঞায়িত করা হয়:
1. UL 924 তালিকাএকটি যাচাইযোগ্য ফাইল নম্বর সহ।
2. 0.1 সেকেন্ডের মধ্যে স্বয়ংক্রিয় স্থানান্তরসঠিক কম ভোল্টেজ সংযোগ বিচ্ছিন্ন সঙ্গে.
3. ব্যাটারি চার্জিং সার্কিটNiCd, NiMH, বা LiFePO4 রসায়নের জন্য ডিজাইন করা হয়েছে।
সুবিধা পরিচালকদের জন্য, স্ব-নিদান সহ বোর্ডগুলিকে অগ্রাধিকার দিন৷ OEM-এর জন্য, পাওয়ার ট্রেস এবং UL 94V-0 ল্যামিনেটে সর্বদা 2 oz তামা নির্দিষ্ট করুন। যাচাইকৃত ম্যানুফ্যাকচারিং ডকুমেন্টেশন এবং তৃতীয় পক্ষের সার্টিফিকেশন কোড সম্মতি এবং দখলকারী নিরাপত্তার একমাত্র নির্ভরযোগ্য পথ।
