এই নির্দেশিকাটি কারিগরি বৈশিষ্ট্য, উত্পাদন মান এবং অ্যাপ্লিকেশন-নির্দিষ্ট প্রয়োজনীয়তাগুলিকে ভেঙে দেয় যা আপনার জানা দরকার।

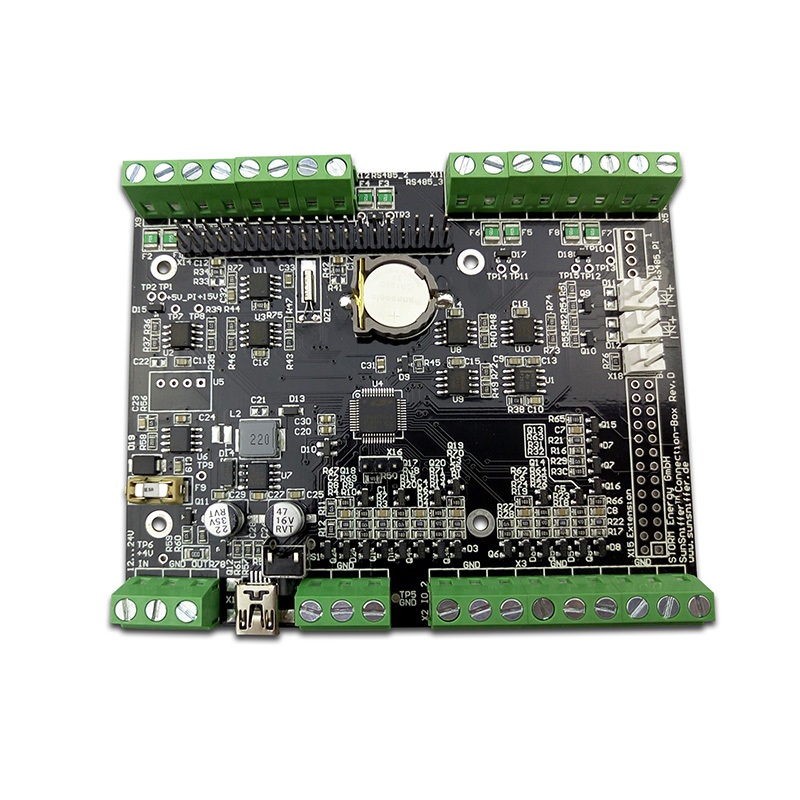

একটি LED ড্রাইভার PCBA কি?

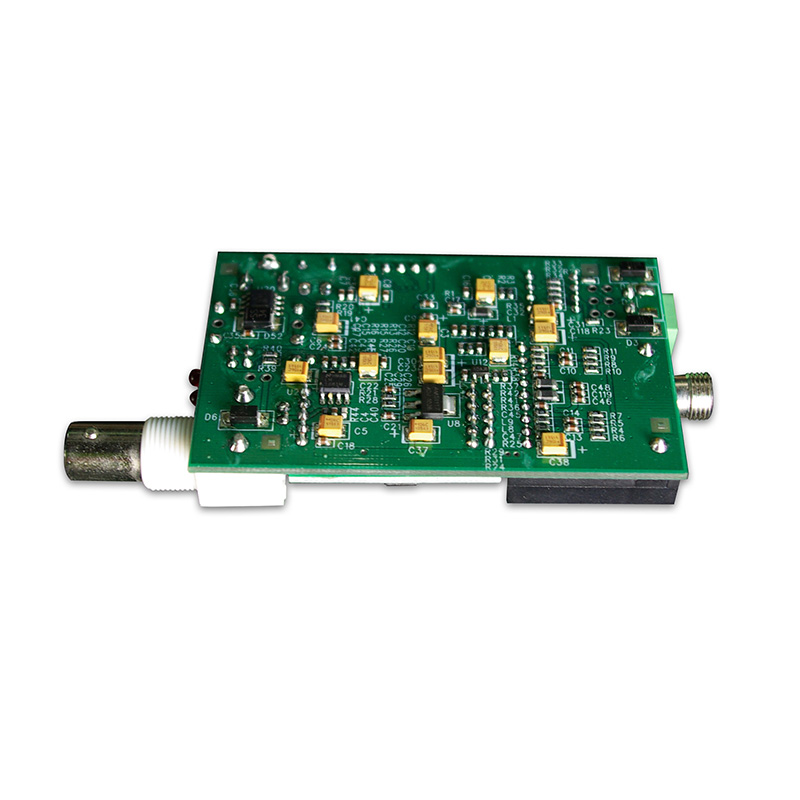

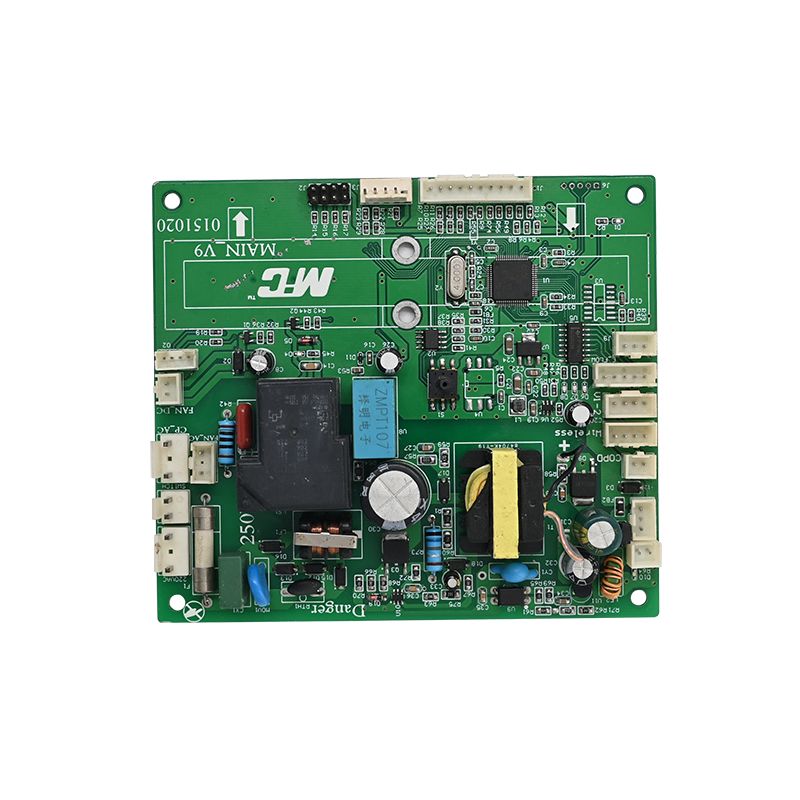

একটি LED ড্রাইভার PCBA হল সম্পূর্ণ একত্রিত বোর্ড যা একটি LED আলোর উত্সে শক্তি নিয়ন্ত্রণ করে। স্ট্যান্ডার্ড পিসিবিগুলির বিপরীতে, এই সমাবেশগুলি নির্দিষ্ট উপাদানগুলিকে সংহত করে:
- ড্রাইভার আইসি:ধ্রুবক বর্তমান বা ধ্রুবক ভোল্টেজ নিয়ন্ত্রক (যেমন, ON সেমিকন্ডাক্টর, TI, Nexeria)।
- ট্রান্সফরমার/ইনডাক্টর:ফ্লাইব্যাক বা বুস্টের মতো পাওয়ার কনভার্সন টপোলজির জন্য।
- হিট সিঙ্ক এবং থার্মাল ভিয়াস:গুরুত্বপূর্ণ অংশের জংশন তাপমাত্রা পরিচালনা করতে।
- সংযোগকারী:ডিমিং কন্ট্রোলের জন্য (0-10V, PWM) এবং AC/DC ইনপুট।
কারণ LEDs কঠোর বর্তমান নিয়ন্ত্রণ প্রয়োজন তাপ পলাতক প্রতিরোধ,পিসিবিএনকশাকে অবশ্যই বৈদ্যুতিক বিচ্ছিন্নতা এবং তাপ অপচয়কে অগ্রাধিকার দিতে হবে।
মূল প্রযুক্তিগত পরামিতি (ডেটাশিট অন্তর্দৃষ্টি)
আপনার সমাবেশ শিল্পের মান পূরণ করে তা নিশ্চিত করতে, আপনাকে অবশ্যই আপনার প্রস্তুতকারকের সাথে এই পরামিতিগুলি যাচাই করতে হবে। বর্তমান IPC এবং উপাদানের মানগুলির উপর ভিত্তি করে, এখানে সমালোচনামূলক মেট্রিক্স রয়েছে।
সাধারণ বিশেষ উল্লেখ
প্যারামিটার স্ট্যান্ডার্ড মান / রেঞ্জ ইন্ডাস্ট্রি স্ট্যান্ডার্ডবেস উপাদান FR4 (Tg 125°C মিন), মেটাল কোর (MCPCB)IPC-4101/21কপার থিকনেস 1 oz থেকে 4 oz (বাহ্যিক স্তর) IPC-6012 ক্লাস 2PCB পুরুত্ব 0.031" থেকে "0.0125" (কাস্টমাইজেবল)IPC-600Surface FinishENIG (Electroless Nickel Immersion Gold) অথবা Lead-free HASLRoHS 2002/95/ECSolder MaskLPI (লিকুইড ফটো ইমেজেবল) -- সবুজ/সাদা/কালো IPC-SM-B40C
বৈদ্যুতিক এবং তাপ কর্মক্ষমতা
প্যারামিটার শর্ত রেটিং ম্যাক্স আউটপুট বর্তমান উচ্চ-কারেন্ট চ্যানেল (অটোমোটিভ) প্রতি চ্যানেলে 8A পর্যন্ত ম্যাক্স সাপ্লাই ভোল্টেজডিসি ইনপুটআপ পর্যন্ত 75V জংশন টেম্প (Tj) অপারেশন রেঞ্জ-40°C থেকে +150°C তাপীয় প্রতিরোধ (θJA)নির্ভর প্যাকেজ) ফ্রিকোয়েন্সিবুস্ট/বাক কনভার্টার 100kHz থেকে 10MHz-এ স্যুইচ করা
ফর্ম ফ্যাক্টর নোট:আধুনিক কমপ্যাক্ট ডিজাইনগুলি লিগ্যাসি SOT223 প্যাকেজের তুলনায় বোর্ড স্পেসের 90% পর্যন্ত সংরক্ষণ করতে DFN প্যাকেজ (2x2mm) ব্যবহার করে।
ডিজাইন এবং সমাবেশ: শীর্ষ 4 ইঞ্জিনিয়ারিং ফোকাস পয়েন্ট
দেখা করতেEEATস্ট্যান্ডার্ড, আমরা যাচাইযোগ্য ম্যানুফ্যাকচারিং নোট এবং রিয়েল-ওয়ার্ল্ড ইঞ্জিনিয়ারিং ডেটার উপর নির্ভর করি।
1. তাপ ব্যবস্থাপনা কৌশল
তাপ ইলেক্ট্রোলাইটিক ক্যাপাসিটারের শত্রু এবং LED মারা যায়।
- প্লেসমেন্টের মাধ্যমে:তামার গ্রাউন্ড প্লেনে তাপ স্থানান্তর করতে IC প্যাডের নীচে তাপীয় ভায়াগুলির অ্যারে ব্যবহার করুন।
- তামা ঢালা:বাহ্যিক স্তর তামার বেধ হওয়া উচিত2 oz (0.0026 in.) সর্বনিম্নউচ্চ বর্তমান ট্রেস জন্য.
- পরিদর্শন:পিসিবিএ এর ওয়ার্প এবং টুইস্ট অবশ্যই বেশি হবে না0.0075 ইঞ্চি প্রতি ইঞ্চিহিটসিঙ্ক যোগাযোগ নিশ্চিত করতে।
2. দীর্ঘায়ু জন্য উপাদান নির্বাচন
- স্বয়ংচালিত গ্রেড:বাহ্যিক আলোর জন্য, নির্বাচন করুনAEC-Q101যোগ্য ড্রাইভার। এই অংশগুলি সাইড-ওয়েটেবল ফ্ল্যাঙ্কস (SWF) সমর্থন করে, যা সোল্ডার জয়েন্টগুলির স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন (AOI)-এর জন্য অনুমতি দেয়---শূন্য- ত্রুটি উত্পাদনের জন্য একটি প্রয়োজনীয়তা।
- ক্যাপাসিটার:ন্যূনতম 105°C রেট করা হাই-রিপল কারেন্ট ক্যাপাসিটার ব্যবহার করুন।
3. Solderability এবং পরিদর্শন
- AOI সম্মতি:সাইড-ওয়েটেবল ফ্ল্যাঙ্ক ছাড়া লিডলেস প্যাকেজ (DFN/QFN) এর জন্য ব্যয়বহুল এক্স-রে পরিদর্শন প্রয়োজন। SWF প্রযুক্তি স্ট্যান্ডার্ড AOI অনুমোদন করে, সমাবেশ খরচ উল্লেখযোগ্যভাবে হ্রাস করে।
- সোল্ডার মাস্ক নিবন্ধন:ভুল-রেজিস্ট্রেশন ±0.004 ইঞ্চি সর্বোচ্চ রাখা উচিত যাতে তামার এক্সপোজার রোধ করা যায়।
4. বৈদ্যুতিক নিরাপত্তা (ক্রিপেজ এবং ক্লিয়ারেন্স)
- AC-DC ড্রাইভারের জন্য (অফ-লাইন), উচ্চ-ভোল্টেজ ট্রেস (মেইন) এবং লো-ভোল্টেজ সেকেন্ডারি সাইডের মধ্যে পর্যাপ্ত ক্লিয়ারেন্স নিশ্চিত করুন।
- জ্বলনযোগ্যতা রেটিং:সব উপকরণ পূরণ করা আবশ্যকUL94V-0. এই রেটিংটি অবশ্যই বোর্ডের সোল্ডার পাশে শারীরিকভাবে চিহ্নিত করা উচিত।
আবেদন-নির্দিষ্ট প্রয়োজনীয়তা
বিভিন্ন সেক্টর এলইডি ড্রাইভার পিসিবিএ-র উপর বিভিন্ন চাপ আরোপ করে।
- অটোমোটিভ হেডলাইট (ADB):এর সাথে উচ্চ-কারেন্ট (8A+) ড্রাইভার প্রয়োজনEMC সম্মতি (CISPR 25 ক্লাস 5). বোর্ডের আকার প্রায়ই সীমাবদ্ধ থাকে, 4+ লেয়ার স্ট্যাকের প্রয়োজন হয়।
- শিল্প উচ্চ উপসাগর:ঢেউ সুরক্ষা এবং প্রশস্ত ইনপুট ভোল্টেজ রেঞ্জের উপর ফোকাস করে (90-305V AC)।
- ভোক্তা (এলইডি বাল্ব):খরচ-সংবেদনশীল, সাধারণত লিনিয়ার ড্রাইভার সহ একক-স্তর অ্যালুমিনিয়াম পিসিবি।
প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)
নীচে তিনটি সাধারণ প্রযুক্তিগত প্রশ্ন সম্পর্কিতLED ড্রাইভার পিসিবিএসোর্সিং এবং ডিবাগিং।
প্রশ্ন 1: কেন আমার LED ড্রাইভার PCBA কয়েক মাস পরে ব্যর্থ হয়, যদিও উপাদানগুলি একেবারে নতুন?
ক:মূল কারণ প্রায় সবসময়তাপীয় চাপবাদরিদ্র সোল্ডারিং. নিম্নলিখিত পরীক্ষা করুন:
1. জংশন তাপমাত্রা:আপনি কি ড্রাইভার IC এর Tc (কেস টেম্প) পরিমাপ করেছেন? একটি সাধারণ নিয়ম হল প্রতি 10°C 85°C এর উপরে উঠলে ক্যাপাসিটরের আয়ুষ্কাল অর্ধেক হয়ে যায়।
2. তামার অনাহার:আইসি এর তাপীয় প্যাড সঠিকভাবে সোল্ডার না হওয়ার কারণে অনেক ব্যর্থতা ঘটে। ব্যবহার করেসাইড-ওয়েটেবল ফ্ল্যাঙ্কসথার্মাল প্যাড সম্পূর্ণভাবে সংযুক্ত আছে তা নিশ্চিত করতে ডিজাইন AOI যাচাইকরণের অনুমতি দেয়।
3. উপাদান Tg:ড্রাইভার গরম হলে স্ট্যান্ডার্ড FR4 (Tg 130°C) সময়ের সাথে সাথে হ্রাস পেতে পারে। আপগ্রেড করুনTg 150°C+বা অ্যালুমিনিয়াম-কোর PCBA।
প্রশ্ন 2: আমি কীভাবে একটি প্রোটোটাইপ এলইডি ড্রাইভার পিসিবিএর গুণমান ব্যাপক উত্পাদনের আগে যাচাই করব?
ক:একা ভিজ্যুয়াল পরিদর্শনের উপর নির্ভর করবেন না। আপনার একটি তিন-পদক্ষেপ যাচাইকরণ প্রক্রিয়া প্রয়োজন:
1. বৈদ্যুতিক পরীক্ষা (ফ্লাইং প্রোব):নেট সংযোগের 100% যাচাইকরণ বাধ্যতামূলক। উচ্চ-ভোল্টেজ এবং লো-ভোল্টেজ জালের মধ্যে কোন শর্টস নেই তা নিশ্চিত করুন।
2. থার্মাল ইমেজিং:1 ঘন্টার জন্য পুরো লোডে ড্রাইভার চালান। আইসি কেস তাপমাত্রা ডেটাশিটের স্পেসিফিকেশনের সাথে মেলে কিনা তা পরীক্ষা করতে একটি তাপীয় ক্যামেরা ব্যবহার করুন।
3. সোল্ডার জয়েন্ট মাইক্রো-সেকশন:DFN প্যাকেজগুলির জন্য, শূন্যস্থানগুলি পরীক্ষা করার জন্য আপনাকে অবশ্যই একটি নমুনা জয়েন্ট ক্রস-সেকশন করতে হবে। শূন্যস্থান মোট প্যাড এলাকার 25% এর বেশি হওয়া উচিত নয়।
প্রশ্ন 3: আমার এলইডি ড্রাইভারের জন্য "ENIG" সারফেস ফিনিস কী করে, এবং এটি কি অতিরিক্ত খরচের জন্য মূল্যবান?
ক:ENIG (ইলেক্ট্রোলেস নিকেল ইমারসন গোল্ড) উচ্চ-নির্ভরযোগ্য LED ড্রাইভারের জন্য গুরুত্বপূর্ণ।
- কেন এটা গুরুত্বপূর্ণ:স্ট্যান্ডার্ড HASL (হট এয়ার সোল্ডার লেভেলিং) অসম পৃষ্ঠকে ছেড়ে দেয়। ছোট পিচ এলইডি ড্রাইভার আইসিগুলির জন্য (যেমন QFN বা DFN), সঠিক সোল্ডারিংয়ের জন্য সমতলতা প্রয়োজন।
- "গোল্ড" সুবিধা:সোনা নিকেল স্তরকে জারণ থেকে রক্ষা করে। যদি নিকেল অক্সিডাইজ হয়, তাহলে আপনি "ব্ল্যাক প্যাড" সিন্ড্রোম পাবেন, যার ফলে সোল্ডার জয়েন্টগুলি দেখতে ভাল কিন্তু তাপীয় সাইক্লিংয়ের অধীনে ফাটল দেখা যায় (বহির আলোতে সাধারণ)।
- রায়:স্বয়ংচালিত বা বহিরঙ্গন ব্যবহারের জন্য, ENIG অ-আলোচনাযোগ্য। নিষ্পত্তিযোগ্য ভোক্তা বাল্বের জন্য, OSP বা HASL যথেষ্ট।
সারাংশ
একটি শক্তিশালীLED ড্রাইভার পিসিবিএশুধুমাত্র নির্বাচিত IC দ্বারা নয়, দ্বারা সংজ্ঞায়িত করা হয়তামার ওজন, কৌশল মাধ্যমে তাপ, এবংপৃষ্ঠ সমাপ্তি. সর্বদা IPC-6012 ক্লাস 2 বা ক্লাস 3 সম্মতির দাবি করুন এবং AOI যাচাইকরণ নিশ্চিত করতে গুরুত্বপূর্ণ স্বয়ংচালিত অ্যাপ্লিকেশনগুলির জন্য পার্শ্ব-ভেজাযোগ্য ফ্ল্যাঙ্কগুলিকে অগ্রাধিকার দিন।
এই পরামিতিগুলি মেনে চলার মাধ্যমে---আমাদের 20 বছরের ইন্ডাস্ট্রি পরীক্ষার মাধ্যমে যাচাই করা হয়েছে---আপনি আপনার LED অ্যারে, সাধারণত 50,000+ ঘন্টার L70 পারফরম্যান্সের সাথে মেলে এমন একটি ড্রাইভারের জীবনকাল নিশ্চিত করেন।
