ভোক্তা ইলেকট্রনিক্স এবং PCB উৎপাদনে 20 বছরের অভিজ্ঞতার সাথে, আমি হাজার হাজার সিলিং লাইট অ্যাসেম্বলি পর্যালোচনা করেছি। এই নির্দেশিকা উপাদান নির্বাচন, তাপ ব্যবস্থাপনা, ড্রাইভার টপোলজি, এবং সিলিং লাইট PCBA ডিজাইনের জন্য নির্দিষ্ট সম্মতি প্রয়োজনীয়তা কভার করে।
একটি সিলিং লাইট PCBA কি করতে হবে
একটি সিলিং লাইট PCBA (প্রিন্টেড সার্কিট বোর্ড অ্যাসেম্বলি) LED আলোর উৎসকে নিয়ন্ত্রণ ও ক্ষমতা দেয়। একটি খালি পিসিবি থেকে ভিন্ন, একটি PCBA বোর্ডে সোল্ডার করা সমস্ত উপাদান অন্তর্ভুক্ত করে---এলইডি, ড্রাইভার, প্রতিরোধক, ক্যাপাসিটর এবং সংযোগকারী।
সিলিং লাইট PCBA এর প্রাথমিক কাজ:
- এসি-টু-ডিসি রূপান্তর (যদি ইন্টিগ্রেটেড ড্রাইভার হয়):LED-এর জন্য 110-277V AC-কে লো-ভোল্টেজ ডিসি-তে রূপান্তর করে
- ধ্রুব বর্তমান নিয়ন্ত্রণ:ইনপুট ভোল্টেজ ওঠানামা সত্ত্বেও স্থিতিশীল LED কারেন্ট বজায় রাখে
- তাপ ব্যবস্থাপনা:অকাল ব্যর্থতা প্রতিরোধ করতে LED জংশন থেকে দূরে তাপ সঞ্চালন করে
- আবছা নিয়ন্ত্রণ (ঐচ্ছিক):ওয়াল ডিমারের সাথে ইন্টারফেস (0-10V, TRIAC, বা PWM)
বেয়ার পিসিবি থেকে পার্থক্য:একটি খালি পিসিবিতে তামার চিহ্ন এবং প্যাড থাকে তবে কোনও উপাদান নেই। একটি PCBA সম্পূর্ণরূপে একত্রিত এবং আলোর ফিক্সচারে ইনস্টল করার জন্য প্রস্তুত।
মূল প্রযুক্তিগত বিশেষ উল্লেখ
ইনপুট পাওয়ার পরামিতি
প্যারামিটার স্ট্যান্ডার্ড রেঞ্জ উচ্চ-পারফরম্যান্স রেঞ্জ ইনপুট ভোল্টেজ (AC)110-120V (ইউএস) বা 220-240V (ইউ) 90-277V (ইউনিভার্সাল) ইনপুট ফ্রিকোয়েন্সি50/60 Hz50/60 Hz পাওয়ার ফ্যাক্টর (PF)>0.70 (Consumeral) (THD)<20%<15% (DLC প্রয়োজনীয়তা)Surge Protection1 kV (বেসিক)2-4 kV (বাণিজ্যিক)
এনার্জি স্টার এবং ডিএলসি মান অনুযায়ী পাওয়ার ফ্যাক্টর এবং THD প্রয়োজনীয়তা।
LED আউটপুট বিশেষ উল্লেখ
প্যারামিটার কম পাওয়ার মিডিয়াম পাওয়ার হাই পাওয়ার টোটাল লুমেন আউটপুট800-1500 lm (60W ভাস্বর প্রতিস্থাপন করে) 1500-3000 lm3000-5000 lm+LED-এর সংখ্যা18-4848-100100-200+LED কারেন্ট-501-501 mA300-700 mATtotal Power8-15W15-30W30-60W
ভৌত স্পেসিফিকেশন
প্যারামিটার FR4 স্ট্যান্ডার্ডঅ্যালুমিনিয়াম MCPCBবোর্ড আকৃতি গোলাকার, বর্গক্ষেত্র, বা কাস্টম রাউন্ড, বর্গাকার, বা কাস্টম ব্যাস (সাধারণ বৃত্তাকার) 100 মিমি থেকে 300 মিমি 100 মিমি থেকে 300 মিমি কপার ওজন1 oz (সংকেত), 2 oz (শক্তি) 1-2 ozLayer Count2 স্তর। W/m·K1-9 W/m·K
PCB উপাদান নির্বাচন: FR4 বনাম অ্যালুমিনিয়াম MCPCB
FR4 এবং অ্যালুমিনিয়াম MCPCB (মেটাল কোর PCB) এর মধ্যে পছন্দ হল সিলিং লাইট PCBA ডিজাইনের সবচেয়ে গুরুত্বপূর্ণ সিদ্ধান্ত।
তুলনা টেবিল
বৈশিষ্ট্যযুক্ত FR4 PCBAAluminium MCPCBতাপীয় পরিবাহিতা দুর্বল (0.3-0.5 W/m·K) চমৎকার থেকে ভালো (1-9 W/m·K) ওজন হালকা মডারেট খরচ (কম ভলিউম) কম মডারেট (FR4 থেকে 30-50% বেশি) LED জীবনকাল 150mA30,400,000,000,000,000 ঘন্টায় অ্যাপ্লিকেশন লো-পাওয়ার (<12W), প্রতিস্থাপনযোগ্য বাল্ব মাঝারি থেকে উচ্চ-শক্তি সিলিং ফিক্সচার
ডিসিশন ম্যাট্রিক্স
সিলিং লাইট পাওয়ার প্রস্তাবিত PCBA উপাদান কারণ5W-12W (ছোট ফ্লাশ মাউন্ট) FR4 (2-স্তর) কম খরচে, গ্রহণযোগ্য তাপ12W-25W (স্ট্যান্ডার্ড সিলিং) অ্যালুমিনিয়াম MCPCB (1-2 W/m·K) তাপ ব্যবস্থাপনা সমালোচনামূলক25W-50W-50W-50W-50W-50-50-50 মিনিট W/m·K) LED অতিরিক্ত গরম হওয়া রোধ করে50W+ (বাণিজ্যিক)প্রিমিয়াম অ্যালুমিনিয়াম (5-9 W/m·K) বা তামার কোর নির্ভরযোগ্যতার জন্য বাধ্যতামূলক
অঙ্গুষ্ঠের নিয়ম:15W এর উপরে সিলিং লাইটের জন্য, অ্যালুমিনিয়াম MCPCB ব্যবহার করুন। FR4 তাপ তৈরির কারণে অকাল LED ব্যর্থতার কারণ হবে।
সিলিং লাইট PCBA এর জন্য ড্রাইভার টপোলজি
সিলিং লাইট PCBAs দুটি প্রধান ড্রাইভার আর্কিটেকচার ব্যবহার করে: ইন্টিগ্রেটেড (একই বোর্ডে উপাদান) অথবা দূরবর্তী (পৃথক ড্রাইভার বোর্ড)।
ইন্টিগ্রেটেড বনাম রিমোট ড্রাইভার
অ্যাসপেক্ট ইন্টিগ্রেটেড ড্রাইভার (সিওবি বা লিনিয়ার) রিমোট ড্রাইভার (পৃথক বোর্ড) ড্রাইভারের অবস্থান একই PCBA-তে LEDs আলাদা বোর্ড, তার দ্বারা সংযুক্ত টাইপিক্যাল পাওয়ার5W-25W15W-100W+দক্ষতা80-88%85-93% দুর্বল ড্রাইভারের সাথে দুর্বল রৈখিক পারফরম্যান্সের সাথে ফ্লিকার রৈখিক ক্ষমতাসম্পন্ন হতে পারে ফিল্টারিং ডিমিং সামঞ্জস্য সীমিত (শুধুমাত্র TRIAC) প্রশস্ত (0-10V, TRIAC, DALI) কস্টলোয়ার (একক বোর্ড) উচ্চতর (দুটি বোর্ড) খরচ-সংবেদনশীল, নন-ডিমিং ফিক্সচারের জন্য সেরা বাণিজ্যিক, ম্লানযোগ্য, উচ্চ-শক্তি
ধ্রুবক কারেন্ট বনাম ধ্রুবক ভোল্টেজ
ড্রাইভার টাইপ সুবিধার অসুবিধার জন্য সর্বোত্তম কনস্ট্যান্ট কারেন্ট (CC) ডাইরেক্ট-ড্রাইভ এলইডি স্ট্রিংস সহজতর, কম কম্পোনেন্টস এলইডি কাউন্ট অবশ্যই ড্রাইভার ভোল্টেজের সাথে মিলতে হবে কনস্ট্যান্ট ভোল্টেজ (সিভি) একাধিক বোর্ডের সাথে মডুলার ফিক্সচার স্ট্যান্ডার্ড 12V/24V, কারেন্টকে আলাদা করা সহজ এবং এক্সপেক্ট করা সহজ।
সিলিং লাইট PCBA জন্য সুপারিশ:ইন্টিগ্রেটেড ডিজাইনের জন্য ধ্রুবক বর্তমান ড্রাইভার টপোলজি ব্যবহার করুন। এটি অতিরিক্ত প্রতিরোধক ছাড়াই স্থিতিশীল LED বর্তমান সরবরাহ করে।
সিলিং লাইট PCBA জন্য তাপ ব্যবস্থাপনা
তাপ LED জীবনকালের প্রাথমিক শত্রু। LED জংশন তাপমাত্রায় প্রতি 10°C হ্রাসের জন্য, জীবনকাল দ্বিগুণ হয়।
থার্মাল পাথ ডিজাইন
সিলিং লাইট PCBA-এর জন্য তাপীয় পথ এই ক্রম অনুসরণ করে:
LED জংশন → LED থার্মাল প্যাড → PCBA তামা → ডাইলেক্ট্রিক স্তর (MCPCB) → অ্যালুমিনিয়াম বেস → ফিক্সচার হাউজিং → রুমের বাতাস
দুর্বলতম লিঙ্ক:অস্তরক স্তর (তামার সার্কিট এবং অ্যালুমিনিয়াম বেসের মধ্যে অন্তরণ)। স্ট্যান্ডার্ড ডাইলেক্ট্রিকের 1-3 W/m·K পরিবাহিতা আছে। প্রিমিয়াম ডাইলেকট্রিক 5-9 W/m·K তে পৌঁছায়।
LED প্যাড ডিজাইনের নিয়ম
ডিজাইন এলিমেন্টের প্রয়োজনীয়তা LED9-12 ভিয়াসের অধীনে থার্মাল ভিয়াস (0.3 মিমি ব্যাস) প্রতি হাই-পাওয়ার এলইডিভিয়া ফিলিং ফিলিং এবং ক্যাপড (উপরে সোল্ডারিংয়ের অনুমতি দেয়) কপার প্যাডের সাইজ ন্যূনতম 2x এলইডি থার্মাল প্যাড সাইজ সোল্ডার কভারেজ 80-90% থার্মাল প্যাডের ক্ষেত্রফল 2x-5-এক্স-এক্স-এক্স-এর মধ্যে প্যাড এলাকা
তাপ যাচাইকরণ
উত্পাদন পরীক্ষা:সমাবেশের পরে, 1 ঘন্টার জন্য সম্পূর্ণ শক্তিতে সিলিং লাইট চালান। একটি ইনফ্রারেড ক্যামেরা ব্যবহার করে LED প্যাডে তাপমাত্রা পরিমাপ করুন।
তাপমাত্রা (এলইডি প্যাড) গ্রেড প্রত্যাশিত আয়ুষ্কাল <50 ° CE উৎকৃষ্ট 70,000+ ঘন্টা50-60°C ভালো 50,000-70,000 ঘন্টা60-70°সিএ গ্রহণযোগ্য30,000-50,000 ঘন্টা>70°C ব্যর্থতার ঝুঁকি <20,00
সিলিং লাইট PCBA জন্য PCB বিন্যাস নিয়ম
নিয়ম 1: প্রতিসম LED বসানো
গরম দাগ প্রতিরোধ করতে এবং অভিন্ন আলো বিতরণ নিশ্চিত করতে PCBA জুড়ে সমানভাবে LED গুলি রাখুন। বৃত্তাকার সিলিং লাইটের জন্য:
-কেন্দ্রিক বৃত্তে LED সাজান
- সন্নিহিত LED গুলির মধ্যে সমান ব্যবধান
- বোর্ডের প্রান্ত থেকে সামঞ্জস্যপূর্ণ দূরত্ব বজায় রাখুন
নিয়ম 2: সংক্ষিপ্ত উচ্চ-কারেন্ট ট্রেস
উচ্চ-কারেন্ট ট্রেস (এলইডি পাওয়ার এবং গ্রাউন্ড) যতটা সম্ভব ছোট এবং প্রশস্ত হওয়া উচিত। প্রয়োজনীয় প্রস্থ গণনা করুন:
2 oz তামার জন্য, 20°C তাপমাত্রা বৃদ্ধি:
- প্রস্থ (mils) = বর্তমান (Amps) × 35
উদাহরণ: 300mA (0.3A) ট্রেস → 0.3 × 35 = 10.5 mils (0.27mm) সর্বনিম্ন
50% নিরাপত্তা মার্জিন যোগ করুন:300mA ট্রেসের জন্য 16 mils (0.4mm) ব্যবহার করুন।
নিয়ম 3: পৃথক এসি এবং ডিসি বিভাগ
যদি PCBA একটি সমন্বিত AC-DC রূপান্তরকারী অন্তর্ভুক্ত করে:
- বোর্ডের এক প্রান্তে এসি ইনপুট (হাই-ভোল্টেজ) রাখুন
- এসি এবং লো-ভোল্টেজ ডিসি ট্রেসের মধ্যে 3 মিমি ক্রীপেজ দূরত্ব বজায় রাখুন
- জায়গা শক্ত হলে PCB-তে একটি ফিজিক্যাল স্লট বা পরিখা ব্যবহার করুন
নিয়ম 4: মাটির জন্য কপার ঢালা
LED রিটার্নের জন্য উপরের স্তরে (MCPCB, সার্কিট স্তরের জন্য) একটি শক্ত তামার ঢালা ব্যবহার করুন। এটি ভোল্টেজ ড্রপ হ্রাস করে এবং তাপ বিস্তারকে উন্নত করে।
নিয়ম 5: ডেইজি-চেইন পাওয়ার ডিস্ট্রিবিউশন
দীর্ঘ সিলিং লাইট (রৈখিক বা আয়তক্ষেত্রাকার) জন্য, পূর্ববর্তী স্ট্রিং এর শেষ থেকে LED খাওয়ানোর পরিবর্তে একটি কেন্দ্রীয় বাস হিসাবে রুট পাওয়ার ট্রেস।

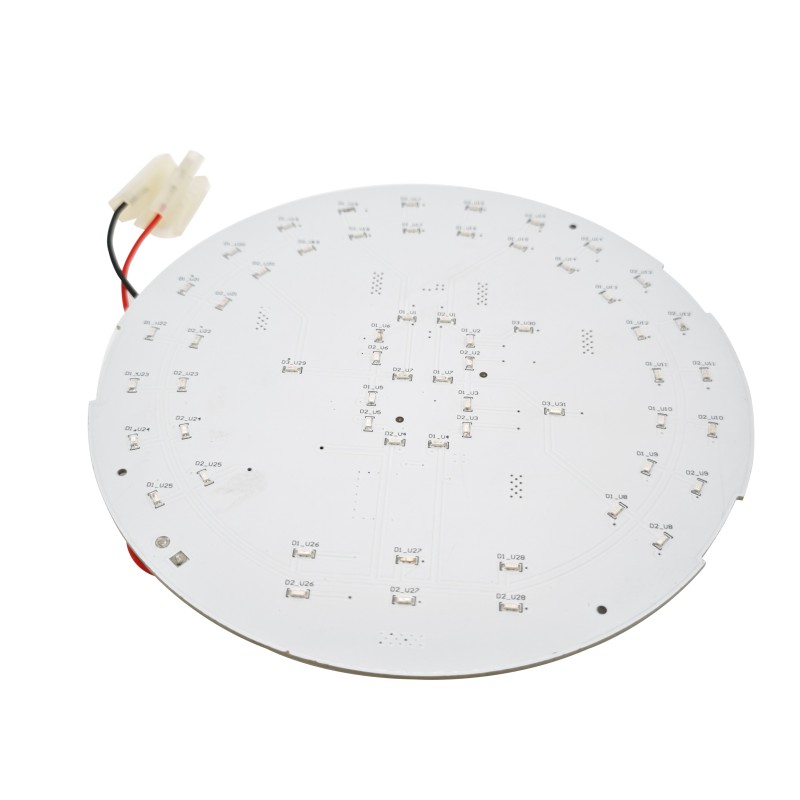

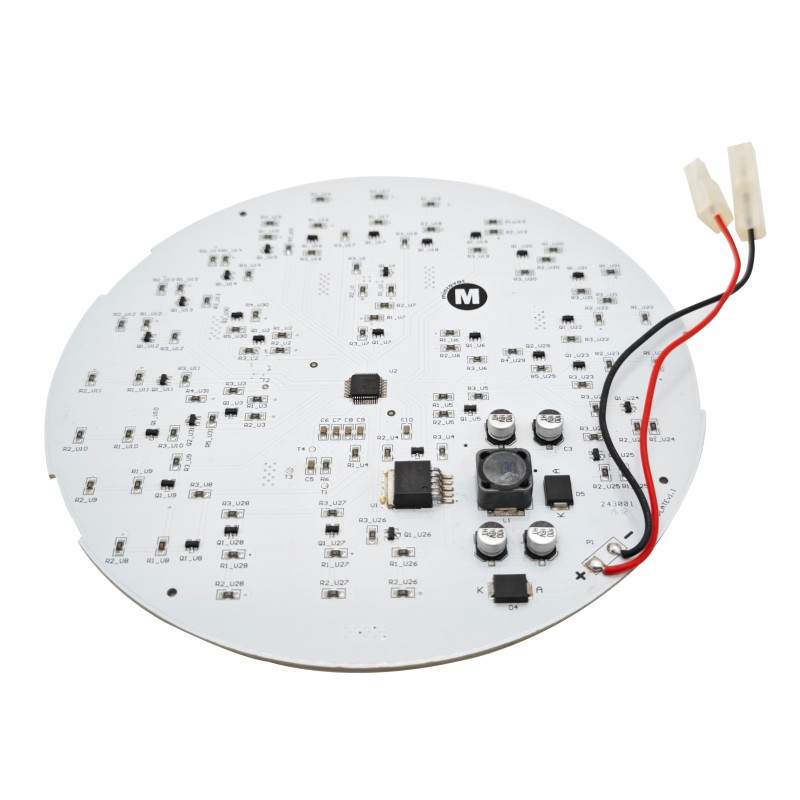

সিলিং লাইট PCBA লেআউট উদাহরণ (বৃত্তাকার)
একটি সাধারণ বৃত্তাকার সিলিং লাইট PCBA (150mm ব্যাস, 36 LEDs) এই স্তর স্ট্যাক আছে:
লেয়ার ফাংশন কপার ওয়েটটপ (সার্কিট লেয়ার) এলইডি প্যাড, ট্রেস, ড্রাইভারের উপাদান ২ oz ডাইইলেকট্রিক স্তর বৈদ্যুতিক বিচ্ছিন্নতা75-100 µm অ্যালুমিনিয়াম বেস হিট স্প্রেডিং এবং যান্ত্রিক সমর্থন 1.6 মিমি পুরুত্ব নীচে (ঐচ্ছিক) সেকেন্ডারি কম্পোনেন্ট বা শুধুমাত্র একটি সোল্ডার
ফ্লিকার এবং ডিমিং বিবেচনা
ফ্লিকারের কারণ
যখন ড্রাইভার আউটপুট কারেন্টের উল্লেখযোগ্য লহর থাকে তখন LED ফ্লিকার ঘটে। সাধারণ কারণ:
- অপর্যাপ্ত আউটপুট ক্যাপাসিট্যান্সড্রাইভারের মধ্যে
- দুর্বল TRIAC অনুজ্জ্বল সামঞ্জস্য(ক্যাপাসিটিভ লোড সহ লিডিং এজ ডিমার)
- কম ফ্রিকোয়েন্সি PWM ডিমিং(<1 kHz)
ফ্লিকার মেট্রিক্স
মেট্রিকগুড-গ্রহণযোগ্য দুর্বল শতাংশ ফ্লিকার (100Hz)<10%10-30%>30% ফ্লিকার সূচক<0.10.1-0.3>0.3ফ্লিকার ফ্রিকোয়েন্সি>1 kHz100-1000 Hz<100 Hz
ফ্লিকার কমানোর কৌশল
টেকনিক ইফেক্ট কস্ট ইমপ্যাক্টএড বাল্ক আউটপুট ক্যাপাসিটর (100-470µF) 100-120 Hz রিপললো ($0.10-0.30) হ্রাস করে PWM ডিমিং ফ্রিকোয়েন্সি >4 kHzএ বৃদ্ধি করে দৃশ্যমান ফ্লিকারকে বাদ দেয় কোনটি (ফার্মওয়্যার বা ফার্মওয়্যার পরিবর্তন করে) টপোলজি বেটার ভোল্টেজ রেগুলেশন মাঝারি ($0.50-1.00)
সম্মতি এবং সার্টিফিকেশন
বাজার দ্বারা প্রয়োজনীয় সার্টিফিকেশন
মার্কেট সার্টিফিকেশনের প্রয়োজনীয়তা USAUL 1598 বা UL 8750 LED লুমিনিয়ারের জন্য নিরাপত্তা CanadaCSA C22.2 নং 250.0 আলোর ফিক্সচারের জন্য নিরাপত্তা EUCE (LVD, EMC, RoHS অন্তর্ভুক্ত) নিরাপত্তা, নির্গমন, বিপজ্জনক পদার্থের জন্য আলো জ্বালানি দক্ষতা (মার্কিন) এনার্জি স্টার বা ডিএলসিবেটের যোগ্যতা, ইউটিলিটি প্রয়োজনীয়তা
কমন কমপ্লায়েন্স টেস্ট
টেস্ট স্ট্যান্ডার্ড ক্রাইটেরিয়া ডাইইলেক্ট্রিক শক্তি (হিপোট) UL 87501500V AC 1 মিনিটের জন্য, কোন ব্রেকডাউন নেই গ্রাউন্ড কন্টিনিউটিUL 8750<0.1Ω গ্রাউন্ড টার্মিনাল এবং এক্সপোজড মেটালইএমআই (পরিচালিত এবং বিকিরণ) FCC পার্ট 15 (মার্কিন) বা EN 55015 THBECU15 এবং কম তথ্য সীমার মধ্যে StarPF >0.90, বাণিজ্যিক জন্য THD <20%
সিলিং লাইট PCBA FAQs
প্রশ্ন 1: আমি কি 120V এবং 277V উভয় বাণিজ্যিক অ্যাপ্লিকেশনের জন্য একই সিলিং লাইট PCBA ব্যবহার করতে পারি?
ক:না, সার্বজনীন ইনপুট ড্রাইভার ছাড়া নয়। এখানে প্রযুক্তিগত ব্রেকডাউন আছে:
120V AC-এর জন্য বিশেষভাবে ডিজাইন করা একটি PCBA প্রায় 200V DC বাস ভোল্টেজ (সংশোধনের পরে) জন্য রেট করা উপাদান ব্যবহার করে। 277V AC-তে, সংশোধন করা DC বাসটি প্রায় 390V DC। এটি স্ট্যান্ডার্ড 120V-রেটেড ক্যাপাসিটর, MOSFET এবং ডায়োডের ভোল্টেজ রেটিংকে ছাড়িয়ে গেছে।
উপাদান ভোল্টেজ derating প্রয়োজনীয়তা:
কম্পোনেন্ট120V রেটিং277V প্রয়োজনীয় রেটিংইনপুট ক্যাপাসিটর200V400-450VMOSFET250-300V500-600VRectifier diodes200V400VCreepage দূরত্ব1.5mm3.0mm
আপনার যদি উভয় ভোল্টেজের জন্য একটি একক PCBA প্রয়োজন হয়:
- নির্দিষ্ট করুন aসর্বজনীন ইনপুট ড্রাইভার90-277V এসি রেট
- ন্যূনতম 400V DC বাসের জন্য রেট করা উপাদানগুলি ব্যবহার করুন
- AC লাইন এবং লো-ভোল্টেজ বিভাগের মধ্যে 3mm এর জন্য PCB ক্রিপেজ ডিজাইন করুন
- 10-20% বেশি কম্পোনেন্ট খরচ আশা করুন
বিকল্প:দুটি PCBA ভেরিয়েন্ট তৈরি করুন---একটি 120V (নিম্ন খরচ) এবং একটি 277V (উচ্চ ভোল্টেজ রেটিং) এর জন্য। এটি বাণিজ্যিক আলো উত্পাদন সাধারণ.
প্রশ্ন 2: আমি কীভাবে নিশ্চিত করব যে আমার সিলিং লাইট PCBA TRIAC ওয়াল ডিমারের সাথে সঠিকভাবে কাজ করে?
ক:TRIAC dimmer সামঞ্জস্য সিলিং লাইট PCBA ডিজাইনারদের জন্য একটি সাধারণ চ্যালেঞ্জ। এখানে প্রকৌশল পদ্ধতি:
সমস্যা:TRIAC dimmers ভাস্বর বাল্ব (প্রতিরোধী লোড) জন্য ডিজাইন করা হয়েছে. LEDs একটি প্রতিক্রিয়াশীল লোড উপস্থাপন করে যা TRIAC-কে ভুলভাবে ফায়ার করতে পারে, যার ফলে ফ্লিকার, ঝলকানি বা 30% এর নিচে ম্লান হতে ব্যর্থ হতে পারে।
সমাধান 1 - ব্লিডার প্রতিরোধক (প্যাসিভ):
AC ইনপুট জুড়ে একটি ব্লিডার প্রতিরোধক (10-50 kΩ, 1-2W) যোগ করুন। এটি প্রতিটি অর্ধ-চক্রের সময় TRIAC সঠিকভাবে সঞ্চালিত রাখতে যথেষ্ট কারেন্ট (5-15 mA) ড্র করে।
ফলাফল:লো-এন্ড ডিমিং উন্নত করে (সাধারণত 10-15% সর্বনিম্ন)। স্ট্যান্ডবাই লসের 1-2W যোগ করে।
সমাধান 2 - সক্রিয় ব্লিডার সার্কিট (পছন্দের):
একটি সক্রিয় ব্লিডার (IC-নিয়ন্ত্রিত) শুধুমাত্র তখনই কারেন্ট টানে যখন TRIAC অন্যথায় ভুল ফায়ার করবে। কার্যক্ষমতা শূন্যের কাছাকাছি।
সমাধান 3 - TRIAC-ডিমিং ড্রাইভার IC নির্দিষ্ট করুন:
অনেক বাণিজ্যিক এলইডি ড্রাইভার আইসি-তে অন্তর্নির্মিত TRIAC ডিমিং সনাক্তকরণ এবং ব্লিডার নিয়ন্ত্রণ অন্তর্ভুক্ত রয়েছে। উদাহরণ অন্তর্ভুক্ত:
- TI LM3447(TRIAC dimmable LED ড্রাইভার)
- MPS MP4030(TRIAC ডাইমিং প্রাইমারি-সাইড রেগুলেটর)
পরীক্ষার প্রয়োজনীয়তা:অন্তত 5টি ভিন্ন TRIAC ডিমার মডেলের (Lutron, Leviton, Legrand) সাথে ডিমিং সামঞ্জস্যতা যাচাই করুন। Dimmers তাদের হোল্ডিং বর্তমান প্রয়োজনীয়তা উল্লেখযোগ্যভাবে পরিবর্তিত হয়.
ক্ষেত্রের ব্যর্থতার চিহ্ন:50% এর নিচে ম্লান হয়ে গেলে সিলিং লাইট ফ্লিক করে বা জ্বলে উঠলে, ব্লিডার সার্কিট অপর্যাপ্ত।
প্রশ্ন 3: সিলিং লাইট PCBA উত্পাদন সবচেয়ে সাধারণ মানের সমস্যা কি কি?
ক:হাজার হাজার উত্পাদন পরিদর্শনের উপর ভিত্তি করে, এই পাঁচটি ত্রুটি সিলিং লাইট PCBA মানের সমস্যাগুলির 80% এরও বেশি জন্য দায়ী।
ডিফেক্ট ফ্রিকোয়েন্সি রুট কারণ সনাক্তকরণ পদ্ধতি পুনঃওয়ার্ক CostLED tombstonening1-5% LED প্যাডে অসমান সোল্ডার পেস্ট ভলিউমAOIHigh (LEDs ক্ষতিগ্রস্থ) LEDs কমনট্র্যাপড ফ্লাক্স গ্যাসের অধীনে সোল্ডার শূন্যতা রিফ্লোএক্স-রে পরিদর্শনের সময় কোনটিই (শূন্য) LED-25% বা 25% কম গ্রহণযোগ্য। প্লেসমেন্ট ত্রুটি ভিজ্যুয়াল বা AOI (রঙ/মার্কিং) খুব বেশি (স্ক্র্যাপ বোর্ড)চালকের কোল্ড সোল্ডার জয়েন্ট IC1-3% অপর্যাপ্ত রিফ্লো তাপমাত্রাAOI বা ম্যানুয়াল পরিদর্শন মাঝারি (পুনরায় কাজ করা সম্ভব) অপর্যাপ্ত থার্মাল পেস্ট (MCPCB)5-10% অসামঞ্জস্যপূর্ণ অ্যাপ্লিকেশন পুল ইমেজিং পরীক্ষা বা অন্যান্য পরীক্ষা
প্রতিরোধ কৌশল:
LED সমাধিস্তম্ভ:
- LED প্যাডের চেয়ে সামান্য বড় স্টেনসিল অ্যাপারচার ব্যবহার করুন (1:1.1 অনুপাত)
- নিশ্চিত করুন রিফ্লো প্রোফাইলে লিকুইডাসের (TAL) উপরে 60-90 সেকেন্ড সময় আছে
বিপরীত পোলারিটি এলইডি:
- পরিষ্কার পোলারিটি মার্কিং সহ এলইডি ব্যবহার করুন (অ্যানোড/ক্যাথোড)
- পোলারিটি চেক সহ স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন (AOI) প্রয়োগ করুন
- ফ্লাইং প্রোব বা নখের বিছানায় 100% পোলারিটি পরীক্ষা চালান
কোল্ড সোল্ডার জয়েন্টগুলি:
- রিফ্লো সর্বোচ্চ তাপমাত্রা যাচাই করুন (সীসা-মুক্ত SAC305-এর জন্য 245-260°C)
- একটি প্রোফাইলার দিয়ে প্রতিদিন ওভেন প্রোফাইল মনিটর করুন (প্রতি ব্যাচে একবার নয়)
অপর্যাপ্ত তাপীয় পেস্ট (এমসিপিসিবি থেকে হিটসিঙ্ক):
- থার্মাল পেস্টের জন্য স্টেনসিল বা স্ক্রিন প্রিন্টিং ব্যবহার করুন (ম্যানুয়াল অ্যাপ্লিকেশন নয়)
- লক্ষ্য 0.3-0.5 মিমি পেস্ট বেধ
- মাউন্ট করার পরে কভারেজ যাচাই করুন (থার্মাল পেস্টের প্রান্তগুলিকে কিছুটা চেপে দেওয়া উচিত)
ইনকামিং সিলিং লাইট PCBA পরিদর্শনের জন্য মান নিয়ন্ত্রণ চেকলিস্ট:
পরিদর্শন আইটেম পদ্ধতি গ্রহণযোগ্যতার মানদণ্ড এলইডি পোলারিটি ভিজ্যুয়াল বা AOI100% সঠিক সোল্ডার জয়েন্টগুলি (পাওয়ার কম্পোনেন্ট)AOINo ব্রিজিং, কোন অপর্যাপ্ত সোল্ডার এলইডি voidsএক্স-রে (নমুনা 5-10%) <25% প্রতি প্যাডে থার্মাল পেস্ট ভিজ্যুয়াল (এজ-এজ-আউটিং পয়েন্ট) টেস্ট ফ্লাইং প্রোব বা বেড-অফ-নেল ওপেন/শর্ট, এলইডি ফরোয়ার্ড ভোল্টেজ চেক
সিলিং লাইট PCBA ম্যানুফ্যাকচারিং চেকলিস্ট
উত্পাদনের ধাপের প্রয়োজনীয়তা যাচাইকরণ PCB ইনকামিং পরিদর্শন নেই কোন ওয়ারপেজ, সঠিক বেধ, ENIG ফিনিশ দৃশ্যমান এবং গেজ পরিমাপ সোল্ডার পেস্ট প্রিন্টিং স্টেনসিল বেধ 0.1-0.12 মিমি, অ্যাপারচার অ্যালাইনমেন্ট ± 0.05 মিমি এসপিআই (সোল্ডার পেস্ট পরিদর্শন) বাছাই করুন-এ এবং 5 মিমি-এর পরে স্থান দিন। প্লেসমেন্ট রিফ্লো সোল্ডারিংপিক 245-260°C, TAL 60-90 সেকেন্ড প্রোফাইলার ডেটা প্রতি ব্যাচ থার্মাল পেস্ট অ্যাপ্লিকেশন 0.3-0.5 মিমি পুরুত্ব, সম্পূর্ণ কভারেজ ওজন চেক + ভিজ্যুয়াল হিটসিঙ্ক মাউন্টিং ইউনিফর্ম প্রেসার, কোনও গ্যাপস্ক্রু টর্ক স্পেসিফিকেশন বৈদ্যুতিক পরীক্ষা, বর্তমান পরিমাপ, লোমেন পরিমাপ, লোমক পরিমাপ
সারাংশ: ভাল মানের সিলিং লাইট PCBA চেকলিস্ট
একটি ভাল মানের সিলিং লাইট PCBA খরচ, তাপীয় কর্মক্ষমতা, এবং সম্মতি ভারসাম্য রাখে। স্ট্যান্ডার্ড আবাসিক ফিক্সচারের জন্য (15-25W), 2 oz তামা সহ অ্যালুমিনিয়াম MCPCB, ধ্রুবক কারেন্ট ড্রাইভার, এবং LED প্যাড তাপমাত্রা 60°C এর নিচে ধারাবাহিকভাবে 50,000+ ঘন্টা আয়ুষ্কাল অর্জন করে। বাণিজ্যিক অস্পষ্ট ফিক্সচারের জন্য, TRIAC-সামঞ্জস্যপূর্ণ ড্রাইভার ICs এবং ব্লিডার সার্কিট যোগ করুন। সবচেয়ে সাধারণ ম্যানুফ্যাকচারিং ত্রুটিগুলি---এলইডি টম্বস্টোনিং, রিভার্স পোলারিটি এবং কোল্ড জয়েন্টগুলি---এওআই পরিদর্শন এবং নিয়ন্ত্রিত রিফ্লো প্রোফাইলের মাধ্যমে প্রতিরোধযোগ্য।
| ডিজাইন এলিমেন্ট | প্রয়োজনীয়তা |
|---|---|
| পিসিবি উপাদান | >15W এর জন্য অ্যালুমিনিয়াম MCPCB; <12W এর জন্য FR4 গ্রহণযোগ্য |
| তামার ওজন | পাওয়ার ট্রেস জন্য 2 oz; সংকেতের জন্য 1 oz |
| তাপ ব্যবস্থাপনা | LED প্রতি 9+ থার্মাল ভিয়াস; LED প্যাডের তাপমাত্রা <60°C সম্পূর্ণ লোডে |
| ড্রাইভার টপোলজি | ধ্রুবক বর্তমান (সমন্বিত বা দূরবর্তী) |
| ফ্লিকার নিয়ন্ত্রণ | আউটপুট ক্যাপাসিট্যান্স 100-470µF; PWM dimming >4 kHz ব্যবহার করা হলে |
| আবছা সামঞ্জস্য | TRIAC জন্য ব্লিডার সার্কিট; সেরা ফলাফলের জন্য ডেডিকেটেড ডিমিং আইসি |
| ভোল্টেজ রেটিং | সর্বাধিক ইনপুট ভোল্টেজের জন্য রেট করা উপাদানগুলি (120V বা 277V বা সর্বজনীন) |
| সার্টিফিকেশন | লক্ষ্য বাজারের উপর ভিত্তি করে UL বা CE; বাণিজ্যিক জন্য শক্তি তারকা |
| উত্পাদন পরিদর্শন | AOI (LED পোলারিটি, সোল্ডার জয়েন্ট), এক্স-রে (voids), বৈদ্যুতিক পরীক্ষা |
