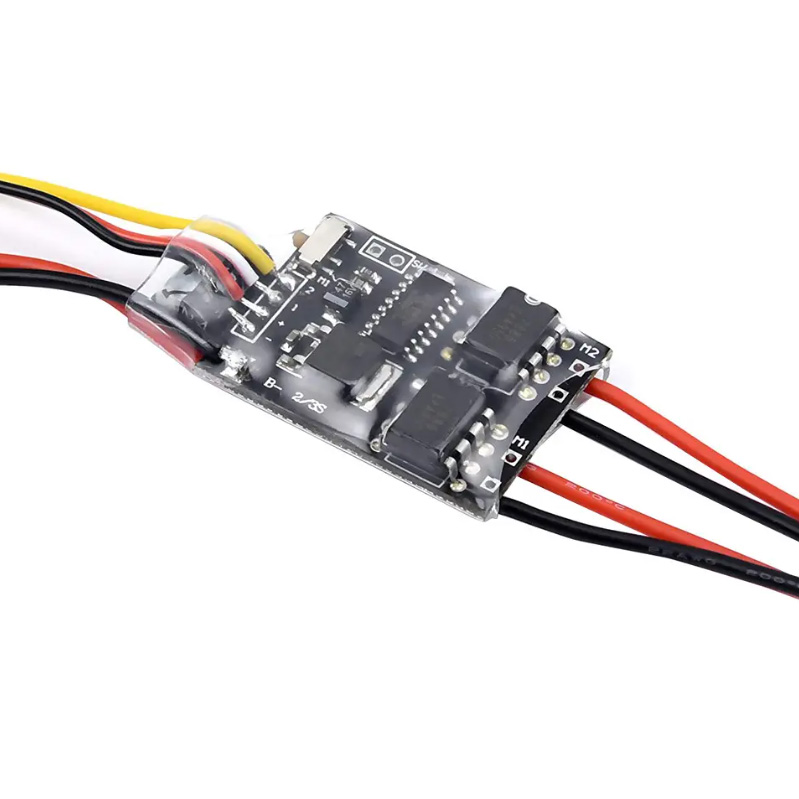

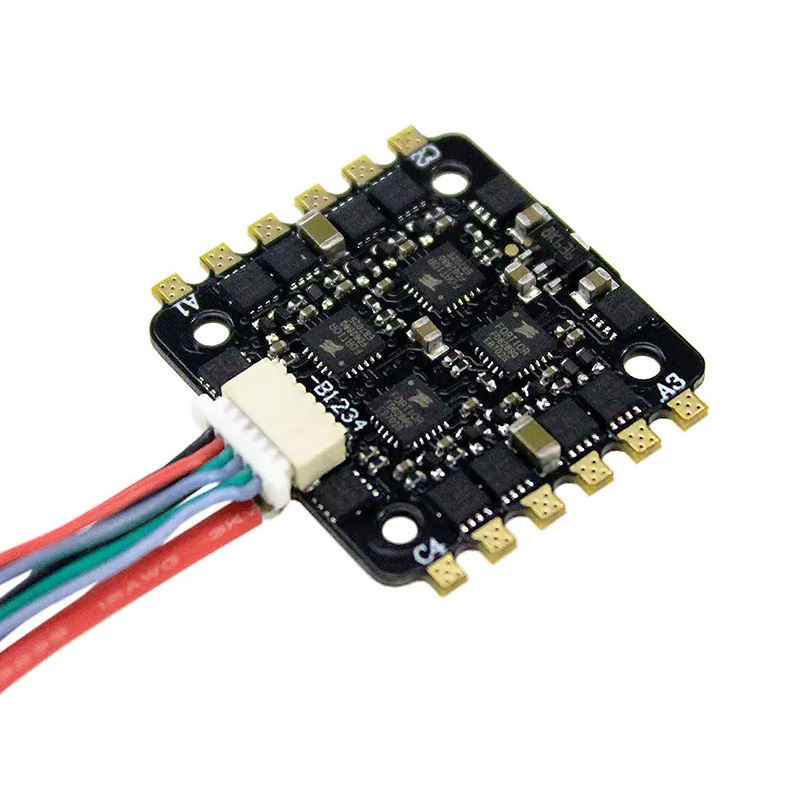

মহাকাশ ইলেকট্রনিক্স এবং ব্যর্থতা বিশ্লেষণে 20 বছরের অভিজ্ঞতার সাথে, আমি নির্দিষ্ট নকশা অনুশীলনগুলি নথিভুক্ত করেছি যা গ্রাউন্ডেড হার্ডওয়্যার থেকে ফ্লাইট-যোগ্য সমাবেশগুলিকে পৃথক করে। এই নির্দেশিকাটি উপাদান নির্বাচন, তাপ ব্যবস্থাপনা, সার্টিফিকেশন প্রয়োজনীয়তা, এবং বিমানের আলো PCBA-এর জন্য ফিল্ড-পরীক্ষিত পরামিতিগুলি কভার করে।
এয়ারক্রাফট লাইটিং সিস্টেমের প্রকারভেদ
এয়ারক্রাফ্টের আলো আলাদা আলাদা শ্রেণীতে পড়ে, প্রতিটিতে অনন্য PCBA প্রয়োজনীয়তা রয়েছে।
আলোর ধরন ফাংশন অপারেশন মোড সমালোচনামূলক প্রয়োজনীয়তা নেভিগেশন লাইটপজিশন ইঙ্গিত (লাল/সবুজ/সাদা) ধ্রুবক নির্ভরযোগ্যতা, রঙের নির্ভুলতাঅ্যান্টি-কলিশন লাইট (স্ট্রোব)উচ্চ-তীব্রতার ঝলকানি ডুয়েল স্ট্রোব প্যাটার্ন পিক বর্তমান হ্যান্ডলিং, যুদ্ধের পূর্বের টাইমিং/এয়ার ফ্রাঙ্ক টাইমিং জ্বলজ্বল করা থার্মাল সাইক্লিং স্থায়িত্ব ল্যান্ডিং লাইটসরানওয়ে আলোকসজ্জা ল্যান্ডিং এর সময় চাহিদা অনুযায়ী উচ্চ ক্ষমতার এক্সট্রিম লুমেন আউটপুট, তাপ অপচয় কেবিন/উইন্ডো লাইটস প্যাসেঞ্জার অ্যাম্বিয়েন্স, রিডিং ডিম্মেবল, কালার-টুনেবল ইএমআই কমপ্লায়েন্স, স্মুথ ডিমিং
মূল প্রযুক্তিগত বিশেষ উল্লেখ
পরিবেশগত প্রয়োজনীয়তা
প্যারামিটার এয়ারক্রাফ্ট ইন্টেরিয়রএয়ারক্রাফ্ট এক্সটেরিয়র (উইং/টেইল) অপারেটিং টেম্পারেচার-15°C থেকে +70°C-55°C থেকে +85°C স্টোরেজ টেম্পারেচার-40°C থেকে +85°C-55°C থেকে +125°C থেকে +125°C-55°C থেকে +125° আর্দ্রতা 0% থেকে 95% নন-ডেনসিং 0%010%0100% কনডেনসিং,0%01 ফুট সর্বোচ্চ 55,000 ফুট সর্বোচ্চ কম্পন (এলোমেলো) 0.2g থেকে 5g RMS5g থেকে 15g RMS
পাওয়ার ইনপুট স্পেসিফিকেশন
প্যারামিটারটিপিকাল মান নোট প্রাথমিক পাওয়ার28V DC (নামমাত্র) 18V থেকে 32V রেঞ্জ প্রতি MIL-STD-704AC পাওয়ার (কেবিন সিস্টেম) 115V AC / 400Hz ফ্লুরোসেন্ট-ভিত্তিক সিস্টেমের জন্য পাওয়ার কোয়ালিটি টলারেন্স ±10% স্থির, প্রয়োজন ±20% সুরক্ষা BITE মেমরি ধরে রাখার জন্য বর্তমান <100µAF
বিমান আলো PCBA জন্য উপাদান নির্বাচন
মূল উপাদান: কার্বন কম্পোজিট বা মেটাল কোর?
দুর্বল তাপ পরিবাহিতা এবং LED উপাদানগুলির সাথে CTE অমিলের কারণে বিমানের আলোর জন্য স্ট্যান্ডার্ড FR4 খুব কমই গ্রহণযোগ্য।
উপাদান থার্মাল পরিবাহিতাCTE (ppm/°C) ওজন প্রয়োগ FR40.3-0.5 W/m·K14-17LightSignal/control onlyAluminium MCPCB1.5-3 W/m·K23-25Medium General LED lightingCopper MCPCB200-MHV10-40-4017 শক্তি বাহ্যিক আলো কার্বন ক্লথ কোর175-300 W/m·K (XY)4-6.5খুব হালকা প্রিমিয়াম মহাকাশ
বাহ্যিক আলোর জন্য সুপারিশ:কার্বন-ক্লথ কোর বা তামার MCPCB ব্যবহার করুন। LED উপাদানগুলির সাথে CTE মিল (6-7 ppm/°C) তাপ সাইক্লিংয়ের সময় সোল্ডার জয়েন্ট শিয়ার স্ট্রেসকে -55°C থেকে +85°C থেকে কমিয়ে দেয়।
কপার ওজন নির্বাচন
বর্তমান লোড অভ্যন্তরীণ আলো বাইরের আলোর সংকেত ট্রেস (<100mA)0.5 oz1 ozLED শক্তি (500mA-2A)1 oz থেকে 2 oz2 ozStrobe/Landing (5A-15A) প্রযোজ্য নয় 3 oz থেকে 4 oz
উচ্চ ক্ষমতার বিমান LED PCBA জন্য তাপ ব্যবস্থাপনা
তাপ পরিবাহিতা প্রয়োজনীয়তা
MCPCB গুলি স্ট্যান্ডার্ড FR-4-এর প্রায় 10 গুণ তাপ পরিবাহিতা অফার করে, যা আরও ভাল তাপ অপচয়, উজ্জ্বল লুমেন আউটপুট এবং দীর্ঘ LED আয়ুতে অনুবাদ করে।
অঙ্গুষ্ঠের নিয়ম:LED জংশন তাপমাত্রায় প্রতি 10°C হ্রাসের জন্য, উপাদানের আয়ু দ্বিগুণ হয়।
অস্তরক স্তর বিশেষ উল্লেখ
প্যারামিটার স্ট্যান্ডার্ড MCPCB উচ্চ-পারফরম্যান্স এরোস্পেস ডাইইলেকট্রিক উপাদান সিরামিক ফিলার সহ ইপক্সি তাপীয় পরিবাহী পলিমাইড তাপ পরিবাহিতা1-3 W/m·K5-10 W/m·KDielectric থিকনেস50-100µm75-150µm ব্রেকডাউন ভোল্টেজ32-kV3
LED প্যাডের জন্য তাপীয় মাধ্যমে কৌশল
PCBA-তে প্রতিটি উচ্চ-শক্তি LED-এর জন্য:
- সর্বনিম্ন 9 তাপীয় ভায়াLED প্যাড প্রতি (0.3 মিমি ব্যাস)
- ভরা এবং ক্যাপড ভিয়াসসোল্ডারেবিলিটির জন্য প্রয়োজনীয়
- ব্যবধানের মাধ্যমে:1.0 মিমি থেকে 1.2 মিমি গ্রিড প্যাটার্ন
- অকার্যকর সহনশীলতা:এক্স-রেতে 25% প্যাড এলাকা দৃশ্যমান
সার্কিট টপোলজি এবং কন্ট্রোল আর্কিটেকচার
বাহ্যিক আলো নিয়ন্ত্রণ
আধুনিক বিমানের বাহ্যিক আলো স্বাধীন চ্যানেল নিয়ন্ত্রণ সহ প্রোগ্রামেবল LED ড্রাইভার ব্যবহার করে।
প্রস্তাবিত স্থাপত্য:
- প্রোগ্রামেবল সিকোয়েন্স মেমরি সহ I2C LED ড্রাইভার IC (যেমন, LP5562 বা অনুরূপ)
- উচ্চ-বর্তমান LED স্ট্রিংয়ের জন্য বাহ্যিক MOSFET পর্যায়
- আলাদা I2C বাসের মাধ্যমে FMU রিডানডেন্সি সমর্থন
প্রোগ্রামেবল ড্রাইভারের সুবিধা:
- আলোক ক্রম প্রোগ্রামিং পরে স্বায়ত্তশাসিতভাবে সঞ্চালিত হয়
- স্বাভাবিক ব্লিঙ্কিং প্যাটার্নের জন্য কোন FMU হস্তক্ষেপের প্রয়োজন নেই
- এক এফএমইউ ব্যর্থ হলে করুণাময় অবক্ষয়
অভ্যন্তরীণ কেবিন আলো
এয়ারক্রাফ্ট কেবিন LED লাইটিং সিস্টেমগুলি সাধারণত পৃথকভাবে অ্যাড্রেসযোগ্য LED-মাইক্রোকন্ট্রোলার জোড়া নিয়োগ করে।
বৈশিষ্ট্যের প্রয়োজনীয়তা নিয়ন্ত্রণ প্রোটোকল পিক্সেল ডেটা সিরিয়াল বাস এড্রেসিং প্রতিটি MCU-LED জোড়া স্বাধীনভাবে অ্যাড্রেসযোগ্য কালার কন্ট্রোলRGB বা RGBW প্রতি ফিক্সচার ডেটা রেট অ্যানিমেশন সিকোয়েন্সের জন্য পর্যাপ্ত ব্যর্থতা মোড একক LED ব্যর্থতা অন্যদের প্রভাবিত করে না
নমনীয় PCBAবাঁকা ফুসেলেজ পৃষ্ঠের সাথে সামঞ্জস্য করার জন্য কেবিন আলোর জন্য প্রায়ই ব্যবহৃত হয়।
বিল্ট-ইন টেস্ট ইকুইপমেন্ট (BITE)
এয়ারক্রাফ্ট লাইটিং PCBA-তে অবশ্যই স্ব-নির্ণয়ের ক্ষমতা অন্তর্ভুক্ত থাকতে হবে।
পর্যবেক্ষণ করা পরামিতি:
- ইনপুট ভোল্টেজ এবং ফ্রিকোয়েন্সি (U_LINE, LINN_SYNC)
- তাপমাত্রা (T_AMBIENT)
- ল্যাম্প/এলইডি স্ট্যাটাস (লেগেসি সিস্টেমের জন্য FILAMENT_DETECT)
- আউটপুট ভোল্টেজ এবং বর্তমান
BITE প্রতিক্রিয়া:
- অ-উদ্বায়ী মেমরিতে লগ ফল্ট
- ঐচ্ছিক: বিযুক্ত আউটপুট মাধ্যমে সংকেত ব্যর্থতা
- নিরাপদ থাকলে অপারেশন চালিয়ে যান (সুন্দর অবক্ষয়)
ইএমআই এবং লাইটনিং প্রোটেকশন
বাজ সুরক্ষা প্রয়োজনীয়তা
বাহ্যিক উইং/টেইল-মাউন্ট করা আলোর জন্য:
প্রোটেকশন এলিমেন্ট স্পেসিফিকেশনটিভিএস ডায়োডস দ্বি-দিকনির্দেশক, সমস্ত ইনপুট লাইনে গ্রাউন্ড বন্ডুল 467 রেটেড গ্রাউন্ড লগ-এ প্রাথমিক উত্থান গ্রেফতারের জন্য প্রাথমিক ঢেউ এরেস্টের জন্য সিরিজ রেজিস্ট্যান্স10Ω থেকে 100Ω রেট করা হয়েছে
ইএমআই প্রশমন
টেকনিক এপ্লিকেশনফেরাইট বিডস পাওয়ার ইনপুট লাইন সাধারণ মোড চোকস সুইচ করার জন্য নিয়ন্ত্রক ইনপুট পিসিবিএ এবং দূরবর্তী LEDs কপার ঢালা গ্রাউন্ড প্লেনসলিড রিটার্ন পাথ, ন্যূনতম লুপগুলির মধ্যে শিল্ডেড কেবল
সার্টিফিকেশন এবং কমপ্লায়েন্স
এয়ারক্রাফ্ট লাইটিং PCBA জন্য মূল মান
স্ট্যান্ডার্ড প্রযোজ্যতার প্রয়োজনীয়তাDO-160সমস্ত বায়ুবাহিত সরঞ্জাম পরিবেশগত এবং ইএমআই টেস্টিংMIL-STD-704Power input28V DC পাওয়ার কোয়ালিটিMIL-P-55110 / IPC-6012PCB যোগ্যতা ক্লাস 3/AerospaceFAA AC 150/534-এন্ড-এন্ড-আরওয়েড লাইটআইসিএও অ্যানেক্স 14 আন্তর্জাতিক বিমানবন্দরের আলোর মান
যোগ্যতা পরীক্ষার প্রয়োজনীয়তা
TestDO-160 সেকশনপাস মানদণ্ড তাপমাত্রা-উচ্চতা4.055,000 ফুট সিমুলেটেড কম্পনে অপারেশন 8.0কোন যান্ত্রিক বা বৈদ্যুতিক ব্যর্থতা নেই আর্দ্রতা6.0কোন ক্ষয় বা নিরোধক ভাঙ্গন নেই লাইটনিং প্ররোচিত22.0কোন ক্ষতি নেই, কোন অনিরাপদ অবস্থা থেকে নিরাপদ নয় Skydrol, জ্বালানী, ইত্যাদি
এয়ারক্রাফট লাইটিং PCBA FAQs
প্রশ্ন 1: বিমানের বাইরের আলোর জন্য অ্যালুমিনিয়াম-কোর এবং কপার-কোর PCBA-এর মধ্যে পার্থক্য কী?
ক:অ্যালুমিনিয়াম-কোর এবং কপার-কোর PCBA-এর মধ্যে পছন্দ সরাসরি তাপ কর্মক্ষমতা, ওজন, এবং বহিরাগত বিমানের আলোতে নির্ভরযোগ্যতাকে প্রভাবিত করে।
অ্যালুমিনিয়াম MCPCB (মেটাল কোর প্রিন্টেড সার্কিট বোর্ড):
- তাপ পরিবাহিতা: 138-238 W/m·K
- ঘনত্ব: 2.70 গ্রাম/সেমি³ (হালকা)
- CTE: 23-25 ppm/°C
- খরচ: তামার চেয়ে 30-50% কম
কপার MCPCB:
- তাপ পরিবাহিতা: 390-401 W/m·K (প্রায় দ্বিগুণ অ্যালুমিনিয়াম)
- ঘনত্ব: 8.96 g/cm³ (3.3x ভারী)
- CTE: 16-17 ppm/°C (6-7 ppm/°C এ LED উপাদানের সাথে ভালো মিল)
- চরম শক্তি ঘনত্বের জন্য উচ্চতর (>2 W/cm²)
বিমান অ্যাপ্লিকেশনের জন্য সিদ্ধান্ত ম্যাট্রিক্স:
এয়ারক্রাফ্ট লোকেশন পাওয়ার ডেনসিটি ভাইব্রেশন লেভেল প্রস্তাবিত কোরকেবিন রিডিং লাইট কম (<0.5 W/cm²) কম অ্যালুমিনিয়াম MCPCBWing পরিদর্শন লাইট মাঝারি (1-2 W/cm²) উন্নত ল্যান্ডিং লাইট সহ উচ্চ অ্যালুমিনিয়াম (LED) উচ্চ² (>2 MCPCB/cm²) উচ্চ 2-এমসিপিসিবিউইং/সেমি² স্ট্রোব খুব উচ্চ (স্পন্দিত) উচ্চ কপার MCPCB
চরম পরিবেশের জন্য:কার্বন-ক্লথ কোর PCBs 175-300 W/m·K এর XY তাপ পরিবাহিতা অফার করে যার CTE মাত্র 4-6.5 ppm/°C, ঘনিষ্ঠভাবে সিরামিক LED প্যাকেজগুলির সাথে মিলে যায়। এটি -55°C থেকে +85°C পর্যন্ত দ্রুত তাপমাত্রা চক্রের সময় তাপীয় চাপ কমিয়ে দেয়।
প্রশ্ন 2: বিমানের কেবিন লাইটিং সিস্টেমে পাওয়া 400Hz এসি পাওয়ারের জন্য আমি কীভাবে ডিজাইন করব?
ক:বিমানের কেবিনের আলো প্রায়শই 400Hz এ 115V AC ব্যবহার করে, বিল্ডিংগুলিতে পাওয়া 50/60Hz নয়। এটি অনন্য ডিজাইনের প্রয়োজনীয়তা তৈরি করে।
400Hz ডিজাইন চ্যালেঞ্জ:
ট্রান্সফরমার এবং চৌম্বকীয় উপাদানগুলির মূল ক্ষতির কারণে 50/60Hz-এর জন্য ডিজাইন করা স্ট্যান্ডার্ড পাওয়ার সাপ্লাইগুলি 400Hz-এ অতিরিক্ত গরম বা ব্যর্থ হবে।
প্রয়োজনীয় PCBA ডিজাইন অভিযোজন:
কম্পোনেন্ট50/60Hz ডিজাইন400Hz ডিজাইন ট্রান্সফরমার স্ট্যান্ডার্ড সিলিকন ইস্পাত উচ্চ-ফ্রিকোয়েন্সি ফেরাইট বা টেপ-ক্ষত কোরইনপুট ফিল্টারিং বড় ইলেক্ট্রোলাইটিক ক্যাপাসিটর ছোট ফিল্ম ক্যাপাসিটর রেকটিফায়ার স্ট্যান্ডার্ড ডায়োড দ্রুত পুনরুদ্ধার ডায়োডের জন্য D00Hz 200Hz ফিল্টার করার জন্য দ্রুত পুনরুদ্ধার ডায়োড 800Hz রিপল
400Hz PCBA এর জন্য ডিজাইন চেকলিস্ট:
1. কম্পোনেন্ট ফ্রিকোয়েন্সি রেটিং যাচাই করুন- ট্রান্সফরমার এবং ইন্ডাক্টরদের অবশ্যই 400Hz অপারেশন নির্দিষ্ট করতে হবে
2. ইনরাশ কারেন্ট পরিমাপ করুন- 400Hz সিস্টেমে প্রায়ই 50/60Hz ডিজাইনের চেয়ে বেশি ইনরাশ থাকে
3. বিমান-গ্রেড শক্তি দিয়ে পরীক্ষা করুন- একটি 400Hz উৎস ব্যবহার করুন, একটি বেঞ্চ সরবরাহ নয়
4. সিঙ্ক্রোনাইজেশন পরীক্ষা করুন- অনেক সিস্টেমের জন্য ফ্রিকোয়েন্সি-লক ডিমিং প্রয়োজন (যেমন, LINN-SYNC)
প্রশ্ন 3: এয়ারক্রাফ্ট লাইটিং PCBA-তে সবচেয়ে সাধারণ ব্যর্থতার মোডগুলি কী এবং আমি কীভাবে তাদের প্রতিরোধ করব?
ক:এয়ারবাস এবং বোয়িং লাইটিং অ্যাসেম্বলির ক্ষেত্রের ব্যর্থতা বিশ্লেষণের উপর ভিত্তি করে, এই পাঁচটি ব্যর্থতার মোড প্রাধান্য পায়।
ব্যর্থতা মোড 1: ট্রান্সফরমার ব্যর্থতা (ইগনিশন/স্টার্টিং সার্কিট)
প্রতিরোধ:
- পর্যাপ্ত থার্মাল মার্জিন সহ ট্রান্সফরমার নির্দিষ্ট করুন
- নিশ্চিত করুন পটিং উপাদান -55°C থেকে +125°C সহ্য করতে পারে
- লোডের অধীনে সঠিক সেকেন্ডারি ভোল্টেজের জন্য পরীক্ষা করুন
ব্যর্থতা মোড 2: স্যুইচিং সার্কিটগুলিতে MOSFET ভাঙ্গন
প্রতিরোধ:
- কমপক্ষে 2x অপারেটিং ভোল্টেজের জন্য রেট করা MOSFETs ব্যবহার করুন
- কারেন্ট সীমিত করতে গেট প্রতিরোধক (10Ω থেকে 100Ω) যোগ করুন
- সুইচিং নোড জুড়ে স্নাবার সার্কিট অন্তর্ভুক্ত করুন
- তাপমাত্রার জন্য ডেরেট (150°C জংশন রেট করা অংশ ব্যবহার করুন)
ব্যর্থতা মোড 3: অনুরণিত সার্কিটগুলিতে ইন্ডাক্টর ব্যর্থতা
প্রতিরোধ:
- UL-শ্রেণীর অন্তরণ সহ inductors নির্দিষ্ট করুন
- বর্তমান রেটিং সর্বোচ্চ অপারেটিং কারেন্ট অতিক্রম করে তা নিশ্চিত করুন
- ক্রিটিক্যাল সার্কিটের জন্য সিরিজে তাপীয় ফিউজ যোগ করুন
ব্যর্থতা মোড 4: মাইক্রোকন্ট্রোলার রিসেট বা লক আপ
প্রতিরোধ:
- ডেডিকেটেড ভোল্টেজ সুপারভাইজার আইসি ব্যবহার করুন (আরসি রিসেট নয়)
- রিসেট টাইমিং ডেটাশীট প্রয়োজনীয়তা পূরণ করে যাচাই করুন
- ব্রাউনআউট পুনরুদ্ধারের জন্য ওয়াচডগ টাইমার যোগ করুন
ব্যর্থতা মোড 5: থার্মাল সাইক্লিং থেকে সোল্ডার জয়েন্টের ক্লান্তি
PCBA ডিজাইনের মাধ্যমে প্রতিরোধ:
- CTE- মিলে যাওয়া উপকরণ ব্যবহার করুন- কপার কোর (16-17 ppm/°C) অ্যালুমিনিয়ামের (23-25 ppm/°C) থেকে ভালো যখন সিরামিক LEDs (6-7 ppm/°C) এর সাথে পেয়ার করা হয়
- আঠালো বন্ধন যোগ করুন- বড় উপাদানের অধীনে, ইপোক্সি বা সিলিকন আঠালো প্রয়োগ করুন
- প্যাড জ্যামিতি অপ্টিমাইজ করুন- থ্রু-হোল উপাদানগুলিতে টিয়ার-ড্রপ প্যাড এবং বৃহত্তর কণাকার রিং ব্যবহার করুন
- পোটিং বিবেচনা করুন- বাহ্যিক সমাবেশগুলির জন্য, পটিং যৌগ তাপ-যান্ত্রিক চাপকে স্যাঁতসেঁতে করে
ব্যাপক পরীক্ষা:
ফ্লাইট অনুমোদনের আগে, PCBA অবশ্যই DO-160 থার্মাল সাইক্লিং পাস করতে হবে:
- অভ্যন্তরের জন্য ন্যূনতম 500 চক্র
- বাইরের জন্য 1000+ চক্র
- প্রকৃত ইনস্টলেশন অবস্থানের সাথে মেলে তাপমাত্রা পরিসীমা
সারাংশ: এয়ারক্রাফ্ট লাইটিং PCBA ডিজাইন চেকলিস্ট
অভ্যন্তর জন্য ডিজাইন উপাদান প্রয়োজন কোর উপাদান অ্যালুমিনিয়াম MCPCB; তামা বা কার্বন-বস্ত্র বাইরের জন্য কপার ওজন 2 oz সর্বনিম্ন ক্ষমতা জন্য; স্ট্রোব/ল্যান্ডিং লাইটের জন্য 3-4 oz তাপীয় ভায়াস মিনিমাম 9 প্রতি উচ্চ-শক্তি LED, 28V DC-এর জন্য LED উপাদানগুলির 10 ppm/°C এর মধ্যে CTE ম্যাচিংকোর CTE ভরা এবং ক্যাপ করা হয়েছে পাওয়ার ইনপুটসার্জ সুরক্ষা; কেবিন সিস্টেমের জন্য 400Hz সামঞ্জস্যতা BITEVoltage, বর্তমান, তাপমাত্রা পর্যবেক্ষণ; ফল্ট লগিং সার্টিফিকেশন DO-160 পরীক্ষিত; IPC-6012 ক্লাস 3
একটি সঠিকভাবে ডিজাইন করা বিমানের আলো PCBA শূন্য রক্ষণাবেক্ষণ অ্যাক্সেস সহ 50,000+ ফ্লাইট ঘন্টার জন্য অবিরাম কাজ করে। MCPCB থার্মাল ম্যানেজমেন্ট, প্রোগ্রামেবল LED ড্রাইভার এবং DO-160 যোগ্যতা পরীক্ষার সংমিশ্রণ বিমান চালনার যে নির্ভরযোগ্যতা দাবি করে তা প্রদান করে।
