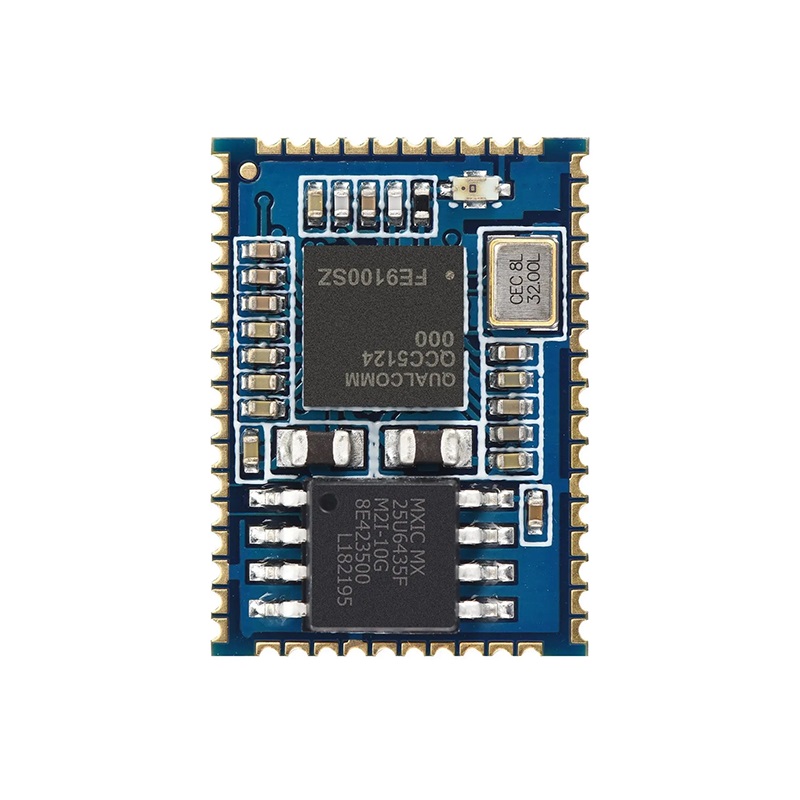

আরসি কার PCBA

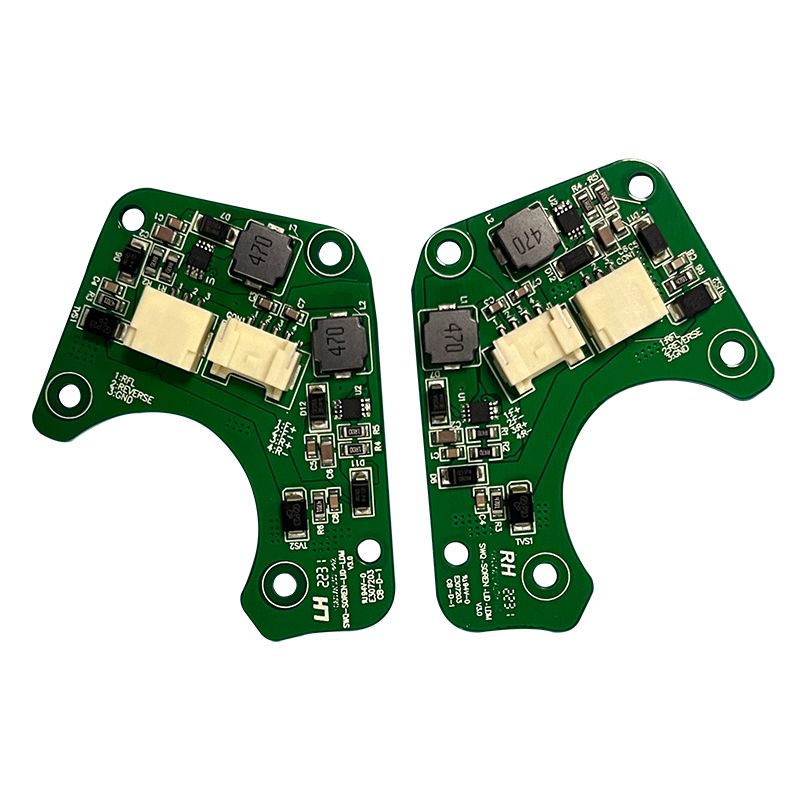

আরসি কার PCBA জন্য কোর ডিফারেনশিয়াটর

সমস্ত RC গাড়ি PCBA ডিজাইন সমানভাবে সম্পাদন করে না। ছয়টি কারণ প্রকৃত পার্থক্য তৈরি করে।

মোটর ড্রাইভ স্টেজ -- যেখানে বেশিরভাগ ডিজাইন ব্যর্থ হয়

পার্থক্য নির্মাতা: একটি শখ-গ্রেড RC কার PCBA প্রোগ্রামেবল ডেড টাইম সহ পৃথক হাই-সাইড এবং লো-সাইড MOSFET ড্রাইভার ব্যবহার করে। খেলনা বোর্ডগুলি সমন্বিত অর্ধ-ব্রিজ আইসি ব্যবহার করে যেগুলি অফ-রোড ব্যবহারের 2 মিনিটের মধ্যে অতিরিক্ত গরম হয়ে যায়।

রেডিও রিসিভার সংবেদনশীলতা এবং নির্বাচন

পার্থক্য নির্মাতা: একটি মানের RC কার PCBA-তে রিসিভার IC-এর আগে একটি পৃথক LNA (কম-শব্দ পরিবর্ধক) অন্তর্ভুক্ত থাকে। এটি 300+ মিটারে নিয়ন্ত্রণের অনুমতি দিয়ে আওয়াজ চিত্রকে অবনমিত না করে 15 ডিবি লাভ যোগ করে।

পাওয়ার ম্যানেজমেন্ট ডিফারেন্স দ্যাট ম্যাটার

মোটর লোডের অধীনে ভোল্টেজের স্থায়িত্ব নির্ধারণ করে যে হার্ড এক্সিলারেশনের সময় RC কার PCBA রিসেট হয় কিনা।

ব্যাটারি ইনপুট এবং নিয়ন্ত্রণ

সমালোচনামূলক পার্থক্য: একটি RC গাড়ি PCBA-এর MCU মোটর স্টলের সময় জীবিত থাকতে হবে যা 10 মিলিসেকেন্ডের জন্য ব্যাটারি ভোল্টেজ 8.4V থেকে 5.0V ড্রপ করে৷ 5V রেলে একটি বক-বুস্ট বা একটি বড় ক্যাপাসিটর ব্যাঙ্ক (1000 µF কম-ESC) ব্যবহার করুন।

BEC (ব্যাটারি এলিমিনেটর সার্কিট) কর্মক্ষমতা

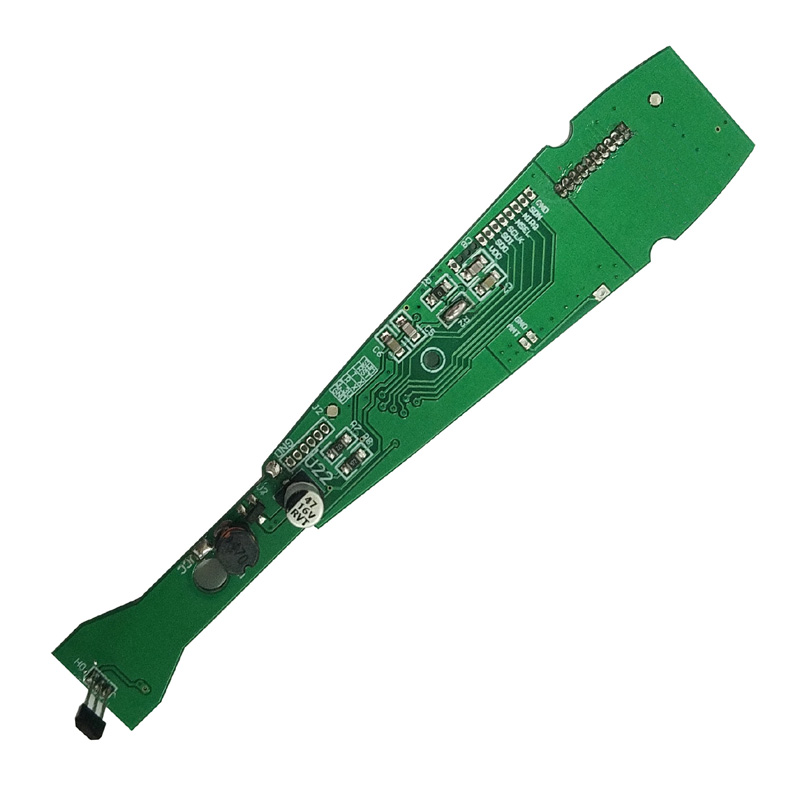

লেআউট এবং শিল্ডিং পার্থক্য

আরসি কার PCBA মোটর, তার এবং স্পিনিং গিয়ার সহ একটি প্লাস্টিকের চ্যাসিসের ভিতরে কাজ করে। কোলাহল সর্বত্র।

নয়েজ আইসোলেশন টেকনিক

পার্থক্য নির্মাতা: একটি মানসম্পন্ন RC কার PCBA ব্যাটারি নেগেটিভ টার্মিনালের কাছে একটি একক পয়েন্টে মূল স্থলের সাথে সংযুক্ত একটি পৃথক গ্রাউন্ড আইল্যান্ডে RF বিভাগটি রাখে।

ক্রিস্টাল এবং অসিলেটর বসানো

- মোটর তার থেকে কমপক্ষে 15 মিমি দূরে 27 MHz ক্রিস্টাল (বা 2.4 GHz এর জন্য TCXO) রাখুন

- স্ফটিক অধীনে চলমান কোন ডিজিটাল ট্রেস

- অসিলেটরের চারপাশে গ্রাউন্ড গার্ড রিং (প্রতি 2 মিমি সেলাইয়ের মাধ্যমে)

- লোড ক্যাপাসিটারগুলি স্ফটিক স্পেসিফিকেশনের সাথে মিলেছে (±5 pF)

ফার্মওয়্যার এবং কন্ট্রোল লুপের পার্থক্য

একা হার্ডওয়্যার একটি পার্থক্য না. কন্ট্রোল অ্যালগরিদম প্রতিক্রিয়াশীল গাড়িগুলিকে অলস গাড়ি থেকে আলাদা করে।

থ্রটল এবং স্টিয়ারিং কার্ভ

বাস্তবায়ন: RC কার PCBA MCU-কে ন্যূনতম 1 kHz এ PID লুপ চালাতে হবে। 100 Hz লুপগুলি লক্ষণীয় ল্যাগ তৈরি করে। হার্ডওয়্যার মাল্টিপ্লাই-অ্যাকুমুলেট সহ একটি কর্টেক্স-এম4 বা অনুরূপ ব্যবহার করুন।

ফেইলসেফ এবং টেলিমেট্রি

- সংকেত ক্ষতি ব্যর্থ নিরাপদ-- কোনো প্যাকেট ছাড়াই 0.5 সেকেন্ড পর থ্রটলকে শূন্যে সেট করুন

- কম ব্যাটারি ব্যর্থ নিরাপদ-- থ্রটল কমিয়ে 50% এ 6.0V, 5.5V এ কাটা

- ঐচ্ছিক টেলিমেট্রি-- ব্যাটারি ভোল্টেজ, মোটর তাপমাত্রা, RSSI ট্রান্সমিটারে ফেরত পাঠানো হয়েছে

একটি মানসম্পন্ন আরসি কার PCBA শুধুমাত্র সফ্টওয়্যারে নয় হার্ডওয়্যারে (পৃথক তুলনাকারী) ব্যর্থ নিরাপদ প্রয়োগ করে। MCU লক আপ হলে, হার্ডওয়্যার থ্রটলকে শূন্যে টেনে আনে।

উত্পাদন সহনশীলতা এবং পরীক্ষা

ব্যাপক উৎপাদন পার্থক্য প্রকাশ করে। টাইট সহনশীলতা ধারাবাহিক কর্মক্ষমতা তৈরি করে।

ক্রিটিক্যাল প্রোডাকশন স্পেসিফিকেশন

কার্যকরী টেস্টিং প্রোটোকল

প্রতিটি RC গাড়ি PCBA পাস করা উচিত:

1. নো-লোড মোটর পরীক্ষা-- বর্তমান < 1A, কোন শ্রুতিমধুর শব্দ নেই

2. স্টল পরীক্ষা-- 2 সেকেন্ডের জন্য 30A, কোনো তাপীয় শাটডাউন নেই

3. পরিসীমা পরীক্ষা-- অ্যান্টেনা নিচে সহ খোলা মাঠে 100 মিটার

4. হস্তক্ষেপ পরীক্ষা-- একই সাথে 10টি বোর্ড পরিচালনা করুন, কোন চ্যানেল সংঘর্ষ হবে না

FAQ -- RC কার PCBA পার্থক্য সম্পর্কে সাধারণ প্রশ্ন

প্রশ্ন 1: কেন কিছু RC কার PCBA ডিজাইন ক্র্যাশের পরে জোড়া হারায়, অন্যরা তা করে না?

ক:পার্থক্য হল ক্রিস্টাল অসিলেটরের যান্ত্রিক চাপ। একটি ক্র্যাশ যা গাড়িটিকে হঠাৎ করে থামিয়ে দেয় একটি 200--500 G হ্রাস পালস তৈরি করে। এই শকটি কোয়ার্টজ ক্রিস্টালের অনুরণন ফ্রিকোয়েন্সি দুটি উপায়ে পরিবর্তন করে:

যান্ত্রিক চাপ থেকে ফ্রিকোয়েন্সি স্থানান্তর-- ক্রিস্টাল ফাঁকা সাময়িকভাবে জি-ফোর্সের অধীনে বিকৃত হয়, এর সমান্তরাল অনুরণন ফ্রিকোয়েন্সি 150 পিপিএম পর্যন্ত পরিবর্তন করে। যদি রিসিভারের পিএলএল এই শিফটটি ট্র্যাক করতে না পারে (বেশিরভাগ কম দামের ডিজাইনে 50 পিপিএম ক্যাপচার রেঞ্জ থাকে), আরসি কার পিসিবিএ লক হারিয়ে ফেলে এবং কখনও পুনরায় অর্জন করে না কারণ বিকৃত ক্রিস্টালটির এখন একটি স্থায়ী অফসেট রয়েছে।

সোল্ডার জয়েন্ট মাইক্রো-ফ্র্যাকচার-- ছোট HC-49S স্ফটিক (খেলনা RC-তে সাধারণ) ভারী ধাতুর কেস থাকে। 500 G এর অধীনে, কেস জড়তা সোল্ডার জয়েন্টগুলিতে জোর দেয়। একটি মাইক্রো-ক্র্যাক যা ভিজ্যুয়াল পরিদর্শন পাস করে তা মাঝে মাঝে যোগাযোগ তৈরি করে। RC কার PCBA চালু করে (ক্রিস্টাল কম কম্পনে কাজ করে) কিন্তু মোটর কম্পনের সাথে সাথে ব্যর্থ হয়।

মানের আরসি কার PCBA সমাধান:

- কোয়ার্টজের পরিবর্তে একটি MEMS অসিলেটর (SiTime বা অনুরূপ) ব্যবহার করুন। MEMS ডিভাইসগুলি 50,000 G থেকে বেঁচে থাকে এবং কম শক্তি খরচ করে৷

- কোয়ার্টজ বাধ্যতামূলক হলে, চার-পয়েন্ট সোল্ডারিং সহ একটি 3.2×2.5 মিমি সিরামিক প্যাকেজ (HC-49S নয়) ব্যবহার করুন৷

- অসিলেটরের নিচে আন্ডারফিল ইপোক্সি যোগ করুন (দুটি প্রান্তে একটি 0.5 মিমি পুঁতি শক শোষণ করে)।

একটি ভাল ডিজাইন করা RC কার PCBA বাইন্ডিং না হারিয়ে কংক্রিটের উপর বারবার 1-মিটার ড্রপ থেকে বেঁচে থাকে। একত্রিত গাড়িটি 1 মিটার থেকে 20 বার নামিয়ে পরীক্ষা করুন, তারপর পরিসীমা যাচাই করুন। সস্তা ডিজাইন ড্রপ 3 বা 4 এ ব্যর্থ হয়।

প্রশ্ন 2: কিভাবে MOSFET গেট ড্রাইভ কনফিগারেশন আংশিক থ্রোটেলে RC কার PCBA কর্মক্ষমতাকে প্রভাবিত করে?

ক:আংশিক থ্রটল (10--40% ডিউটি ​​চক্র) যেখানে বেশিরভাগ RC গাড়ি PCBA ডিজাইন তাদের দুর্বলতা প্রকাশ করে। দুটি গেট ড্রাইভ পরামিতি প্রাধান্য পায়:

গেট চার্জ এবং মিলার মালভূমি-- যখন একটি MOSFET আংশিক থ্রটলে সুইচ করে, তখন এটি রৈখিক অঞ্চলে (মিলার মালভূমি) বেশি সময় ব্যয় করে যেখানে Rds(চালু) এখনও অর্জন করা হয়নি। উচ্চ মোট গেট চার্জ (Qg > 50 nC) সহ একটি MOSFET সম্পূর্ণরূপে চালু হতে 200--300 ns সময় নেয়। 10% থ্রটলে (20 kHz PWM, 5 µs অন-টাইম), MOSFET শুধুমাত্র 4.7 µs এর জন্য সম্পূর্ণরূপে উন্নত করা হয়। রৈখিক অঞ্চলে অবশিষ্ট 300 ns তাপকে (I × V) হিসাবে ছড়িয়ে দেয়। 20A-এ, এটি 20A × 6V = 120W প্রতি চক্রের 300 ns - 30 সেকেন্ডে পরিবেষ্টনের উপরে জংশন তাপমাত্রা 40°C বাড়াতে যথেষ্ট।

গেট প্রতিরোধক মান-- খেলনা আরসি কার PCBA ডিজাইনগুলি সরলতার জন্য একটি একক 100Ω গেট প্রতিরোধক ব্যবহার করে৷ এটি 500 এনএস বৃদ্ধির সময় তৈরি করে। গুণমানের ডিজাইনে আলাদা টার্ন-অন এবং টার্ন-অফ প্রতিরোধক ব্যবহার করা হয়: 10Ω টার্ন-অন (দ্রুত) এবং 100Ω টার্ন-অফ (রিং কমাতে ধীরে)। এটি 100 ns বৃদ্ধির সময় তৈরি করে, নাটকীয়ভাবে রৈখিক অঞ্চলের ক্ষতি হ্রাস করে।

পরিমাপের পার্থক্য-- 10 মিনিটের জন্য একটি ডায়নামোমিটারে 25% থ্রোটলে RC কার PCBA চালিয়ে পরীক্ষা করুন৷ একটি দুর্বল নকশা মোটর তাপমাত্রা 90°C এবং MOSFET কেস 110°C প্রদর্শন করবে। একটি মানসম্পন্ন ডিজাইন (নিম্ন Qg MOSFETs, পৃথক গেট প্রতিরোধক) 60°C, MOSFET 70°C তাপমাত্রায় মোটর চালায়। কুলার বোর্ড 5× দীর্ঘ স্থায়ী হয়.

প্রশ্ন 3: একটি 100-মিটার RC কার PCBA এবং একটি 300-মিটার সংস্করণের মধ্যে অ্যান্টেনার ডিজাইনে পার্থক্য কী?

ক:তিনটি অ্যান্টেনা ডিজাইন উপাদান একই 2.4 GHz ট্রান্সমিটার পাওয়ার (100 mW আইনি সীমা) ব্যবহার করার সময় 200-মিটার পার্থক্য তৈরি করে:

অ্যান্টেনার ধরন এবং দক্ষতা-- একটি আদর্শ 1.6 মিমি FR-4 বোর্ডে একটি PCB ট্রেস অ্যান্টেনা (উল্টানো-F) 40--50% দক্ষতা অর্জন করে (-3 থেকে -4 dBi লাভ)। বাহ্যিক 1/4 তরঙ্গ মনোপোল (31 মিমি তার) সহ একই RC কার PCBA 70--80% দক্ষতা (-1.5 dBi) অর্জন করে। একটি সিরামিক চিপ অ্যান্টেনা (যেমন, জোহানসন 2450AT18) একটি টিউন করা ম্যাচিং নেটওয়ার্ক সহ 60--65% দক্ষতায় পৌঁছে। 300-মিটার রেঞ্জের জন্য, উল্লম্বভাবে রাখা একটি মনোপোল অ্যান্টেনা ব্যবহার করুন (চ্যাসিসের ভিতরে কুণ্ডলী করা নয়)।

স্থল সমতল আকার-- অ্যান্টেনা গ্রাউন্ড প্লেন (কাউন্টারপাইজ) দৈর্ঘ্যে কমপক্ষে λ/4 (31 মিমি) হতে হবে। মানসম্পন্ন RC কার PCBA ডিজাইন RF বিভাগের অধীনে 35×40 মিমি একটি কঠিন স্থল এলাকা সংরক্ষণ করে। খেলনা বোর্ডগুলি ব্যাটারি বা মোটরের কাছে অ্যান্টেনা রাখে, কার্যকর স্থল সমতলকে 15 মিমি পর্যন্ত কমিয়ে দেয়। এটি অ্যান্টেনাকে 2.45 GHz-এ ডিটিউন করে -- প্রকৃত অনুরণন 2.6 GHz-এ স্থানান্তরিত হয়, 10 dB সংবেদনশীলতা হারায়।

ফিড লাইন প্রতিবন্ধকতা-- একটি মনোপোল অ্যান্টেনার জন্য RF IC থেকে অ্যান্টেনা ফিড পয়েন্টে একটি 50Ω ট্রান্সমিশন লাইন প্রয়োজন৷ এর অর্থ হল 1.6 মিমি FR-4 (মাইক্রোস্ট্রিপ) এর নীচে একটি অবিচ্ছিন্ন স্থল সমতল সহ 1.5 মিমি চওড়া ট্রেস। মানসম্পন্ন RC কার PCBA উভয় পাশে গ্রাউন্ড ভিয়াসহ একটি 50Ω ট্রেস ব্যবহার করে। খেলনা বোর্ডগুলি গ্রাউন্ড প্লেনে স্লট সহ 10 মিমি লম্বা, 0.3 মিমি ট্রেস (120Ω) মাধ্যমে অ্যান্টেনাকে রুট করে -- একটি প্রতিবন্ধকতা অমিল তৈরি করে যা 40% প্রেরিত শক্তিকে প্রতিফলিত করে।

যাচাইকরণ-- আপনার PCBA সরবরাহকারীকে 2.45 GHz এ অ্যান্টেনা প্রতিবন্ধকতা দেখানো একটি স্মিথ চার্টের জন্য জিজ্ঞাসা করুন৷ একটি ভাল ডিজাইন 50Ω ± 5Ω দেখায়। একটি দুর্বল নকশা 30Ω বা 80Ω দেখায়। এই একক পরিমাপ যেকোন সিমুলেশনের চেয়ে আরও সঠিকভাবে পরিসীমা পার্থক্যের পূর্বাভাস দেয়।

তুলনা সারণী -- খেলনা বনাম শখ আরসি কার PCBA

একটি উচ্চতর আরসি কার PCBA ব্যয়বহুল উপাদান সম্পর্কে নয়। এটি সঠিক গেট ড্রাইভ, সঠিক অ্যান্টেনা ডিজাইন, ব্যর্থ নিরাপদ হার্ডওয়্যার এবং কঠোর উত্পাদন সহনশীলতা সম্পর্কে। MOSFET স্যুইচিং লস এবং RF গ্রাউন্ড প্লেনের আকারের উপর ফোকাস করুন -- এই দুটি ক্ষেত্র বাস্তব-বিশ্ব ড্রাইভিংয়ে সবচেয়ে লক্ষণীয় পার্থক্য তৈরি করে।
