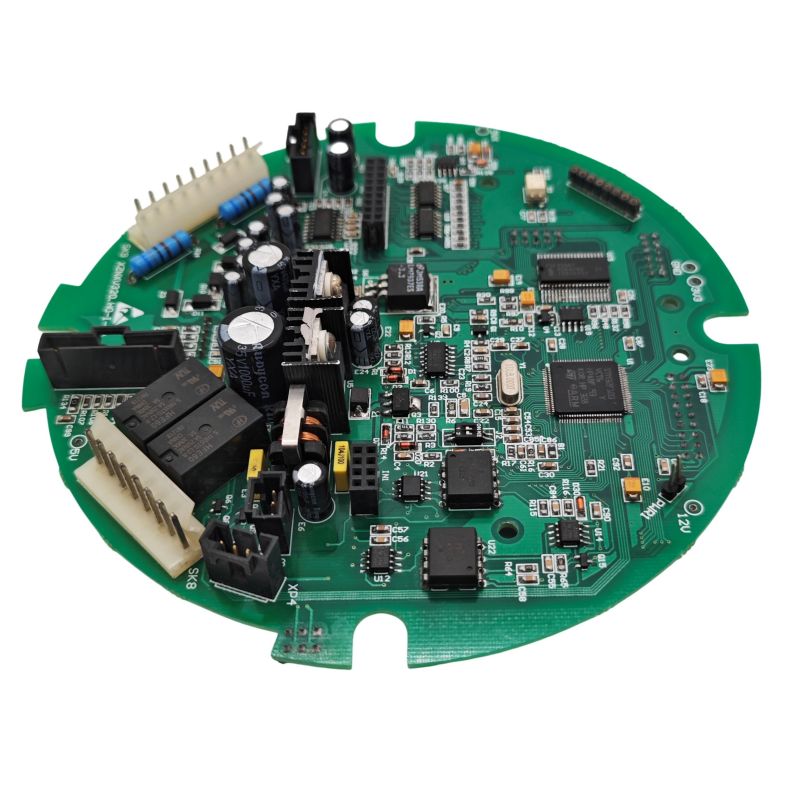

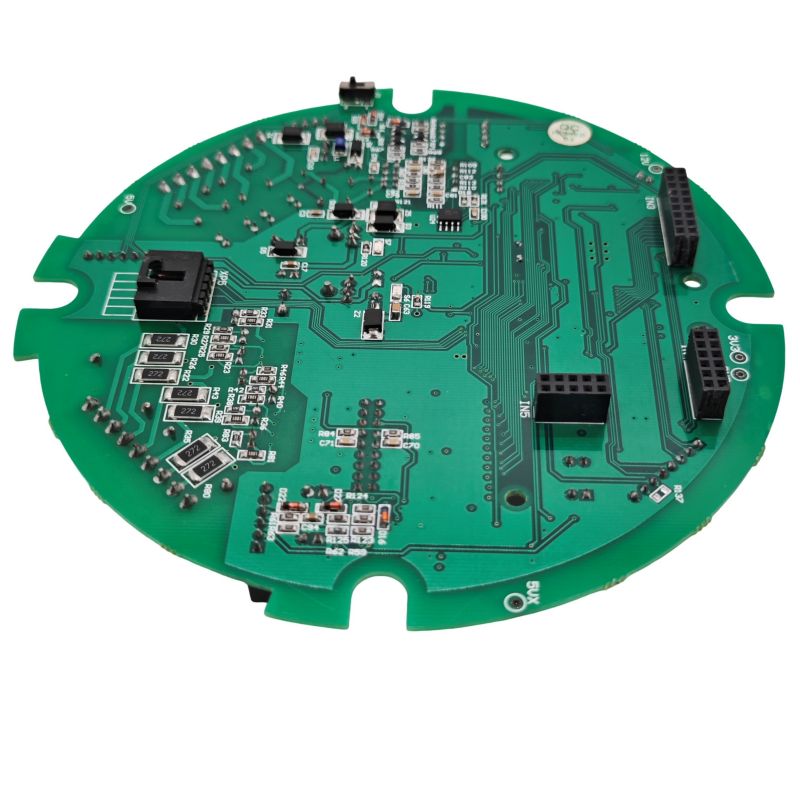

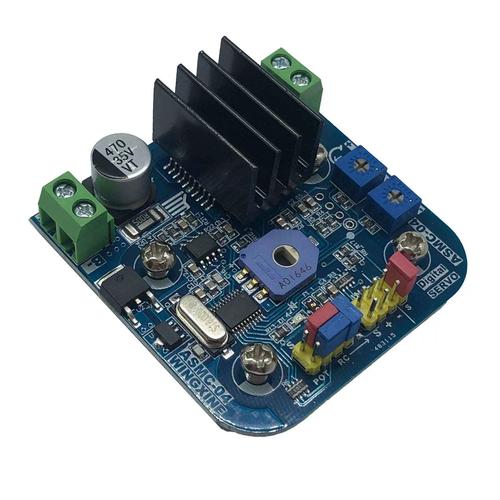

একটি আরসি সার্ভো PCBA কি করতে হবে

একটি RC servo PCBA (একটি স্বতন্ত্র ড্রাইভার বোর্ড হোক বা অভ্যন্তরীণ সার্ভো কন্ট্রোল বোর্ড) তিনটি প্রয়োজনীয় কাজ সম্পাদন করে:

• PWM সিগন্যাল জেনারেশন বা রিসেপশন:কন্ট্রোল পালস (50Hz এ 1ms থেকে 2ms) পজিশন কমান্ডে রূপান্তর করে।
• শক্তি বিতরণ:সার্ভো মোটর এবং কন্ট্রোল আইসিতে পরিষ্কার 5V বা 6V সরবরাহ করে।
• প্রতিক্রিয়া প্রক্রিয়াকরণ:অবস্থান যাচাই করতে এবং কন্ট্রোল লুপ বন্ধ করতে অভ্যন্তরীণ পোটেনটিওমিটার পড়ে।

উচ্চ-নির্ভরযোগ্য ডিজাইনের মধ্যে ওভারলোড সনাক্তকরণের জন্য বর্তমান সেন্সিং এবং শব্দ প্রতিরোধের জন্য অপ্টো-আইসোলেশন অন্তর্ভুক্ত রয়েছে।

মূল প্রযুক্তিগত বিশেষ উল্লেখ

নিম্নলিখিত পরামিতিগুলি RC সার্ভো কন্ট্রোল PCBA ডিজাইনের জন্য শিল্পের মান উপস্থাপন করে। এগুলি ডেডিকেটেড সার্ভো ড্রাইভার বোর্ড এবং ইন্টিগ্রেটেড রিসিভার PCBA অ্যাসেম্বলি উভয় ক্ষেত্রেই প্রযোজ্য।

ইনপুট পাওয়ার স্পেসিফিকেশন

নিয়ন্ত্রণ সংকেত বিশেষ উল্লেখ

অভ্যন্তরীণ সার্ভো PCBA উপাদান (সার্ভো ভিতরে)

একটি স্ট্যান্ডার্ড আরসি সার্ভোতে এই উপাদানগুলির সাথে একটি ছোট PCBA থাকে:

RC সার্ভো নির্ভরযোগ্যতার জন্য PCBA লেআউট নিয়ম

ইউনিক্সপ্লোর ইলেক্ট্রনিক্সে, আমরা জানি যে বেশিরভাগ RC সার্ভো ব্যর্থতার উৎপত্তি হয় PCB-তে। আমরা আমাদের সরবরাহ করা প্রতিটি ডিজাইনে নির্ভরযোগ্য অপারেশন নিশ্চিত করতে এই 8টি নিয়ম অনুসরণ করি।

1. পাওয়ার ডিস্ট্রিবিউশন: স্টার গ্রাউন্ডিং

• কখনও ডেইজি-চেইন গ্রাউন্ড নয়। প্রতিটি সার্ভো গ্রাউন্ড সরাসরি পাওয়ার সাপ্লাই গ্রাউন্ড পয়েন্টে ফিরে আসা উচিত।
• আলাদা পাওয়ার এবং সিগন্যাল গ্রাউন্ড। মাল্টি-সার্ভো PCBA ডিজাইনে, গ্রাউন্ড প্লেনটিকে বিভক্ত করুন এবং ব্যাটারি ইনপুটের কাছে একটি একক পয়েন্টে সংযোগ করুন।
• পাওয়ারের জন্য ট্রেস প্রস্থ: 1.5A একটানা কারেন্টের জন্য, 1oz তামার সাথে 1.5 মিমি ন্যূনতম ট্রেস প্রস্থ ব্যবহার করুন।

2. ডিকপলিং ক্যাপাসিটর বসানো

সার্ভো মোটর উল্লেখযোগ্য বৈদ্যুতিক শব্দ উৎপন্ন করে। একটি সাধারণ সার্ভো 5V সরবরাহ লাইনে 200mV পিক-টু-পিক শব্দ তৈরি করতে পারে।

সার্ভো সংযোগকারীর জন্য প্রয়োজনীয় ডিকপলিং:

• 100µF থেকে 470µF ইলেক্ট্রোলাইটিক ক্যাপাসিটর (মোটর ইনরাশ পরিচালনা করে)
• 100nF সিরামিক ক্যাপাসিটর (ফিল্টার উচ্চ-ফ্রিকোয়েন্সি শব্দ)
• সার্ভো পাওয়ার পিনের 10 মিমি মধ্যে ক্যাপাসিটার রাখুন

সমগ্র PCBA এর জন্য বাল্ক ক্যাপাসিট্যান্স: প্রধান পাওয়ার ইনপুটে একটি বড় ক্যাপাসিটর (1000µF থেকে 4700µF) যোগ করুন। এটি ব্রাউনআউট প্রতিরোধ করে যখন একাধিক সার্ভো একই সাথে শুরু হয়।

3. PWM সিগন্যাল রাউটিং

• PWM ট্রেস সংক্ষিপ্ত এবং সরাসরি রাখুন। দীর্ঘ ট্রেস শব্দের জন্য অ্যান্টেনা হিসাবে কাজ করে।
• পাওয়ার তারের সমান্তরালে PWM ট্রেস চালানো এড়িয়ে চলুন। প্রয়োজনে 90-ডিগ্রী ক্রসিং ব্যবহার করুন।
• PWM আউটপুট পিনে একটি 100Ω থেকে 470Ω সিরিজ প্রতিরোধক যোগ করুন। এটি ফল্ট অবস্থার সময় কারেন্টকে সীমিত করে এবং রিং কমিয়ে দেয়।

4. সার্ভো সংযোগকারী লেআউট

স্ট্যান্ডার্ড 3-পিন সার্ভো সংযোগকারীর (সিগন্যাল, ভিসিসি, গ্রাউন্ড) নির্দিষ্ট ব্যবধান প্রয়োজন:

• পিনের ব্যবধান: 2.54 মিমি (0.1 ইঞ্চি) বা 2.7 মিমি (উচ্চ ঘনত্ব)
• সংযোগকারী ব্লকের জন্য PCB বেধ: 1.2 মিমি থেকে 1.6 মিমি
• সিগন্যাল পিনের অবস্থান: সাধারণত অভ্যন্তরীণ পিন (3টির মধ্যে 2 পিন)
• পাওয়ার সিকোয়েন্সিং: সন্নিবেশের সময় VCC এর আগে GND অবশ্যই সংযোগ করতে হবে

উচ্চ-ঘনত্বের ডিজাইনের জন্য, সার্ভো সংযোগকারীর মধ্যে 2.7 মিমি ব্যবধান নির্ভরযোগ্য সংযোগ বজায় রাখার সময় কমপ্যাক্ট লেআউটের অনুমতি দেয়।

5. নিয়ন্ত্রণ MCU জন্য ভোল্টেজ প্রবিধান

• MCU এর জন্য একটি পৃথক LDO ব্যবহার করুন যদি একই সাপ্লাই পাওয়ার servos হয়। সার্ভো কারেন্ট স্পাইক ভোল্টেজ ডিপ করে যা মাইক্রোকন্ট্রোলার রিসেট করতে পারে।
• প্রস্তাবিত নিয়ন্ত্রক: কমপক্ষে 200mA ক্ষমতা এবং 1µF ইনপুট/আউটপুট ক্যাপাসিটার সহ 5V বা 3.3V LDO।
• সুরক্ষা ডায়োড: বিপরীত পোলারিটি থেকে রক্ষা করতে ইনপুটে একটি 1N4007 বা Schottky ডায়োড যোগ করুন।

6. মোটরের উপর শব্দ দমন (অভ্যন্তরীণ সার্ভো PCBA ডিজাইনের জন্য)

যদি একটি PCBA ডিজাইন করা হয় যা একটি সার্ভোর ভিতরে যায়, তাহলে সরাসরি মোটর টার্মিনালগুলিতে শব্দ দমন করুন:

• 100nF সিরামিক ক্যাপাসিটর সরাসরি মোটর টার্মিনাল জুড়ে সোল্ডার করা হয়েছে।
• অতিরিক্ত শিল্ডিংয়ের জন্য মোটর হাউজিংয়ের সাথে ক্যাপাসিটর নেগেটিভ সংযোগ করুন (200mV পর্যন্ত শব্দ কমিয়ে দেয়)।
• ঐচ্ছিক: চরম শব্দ পরিবেশের জন্য মোটর লিডে ফেরাইট পুঁতি যোগ করুন।

7. ওভারলোড সনাক্তকরণের জন্য বর্তমান সেন্সিং

উন্নত সার্ভো পিসিবিএ ডিজাইনে বর্তমান পর্যবেক্ষণ অন্তর্ভুক্ত রয়েছে:

• শান্ট প্রতিরোধক: 0.1Ω থেকে 0.5Ω, 1% সহনশীলতা - বর্তমানের সমানুপাতিক ভোল্টেজ তৈরি করে
• ডিফারেনশিয়াল অ্যামপ্লিফায়ার: 10 থেকে 20 লাভ — শান্ট ভোল্টেজকে পরিমাপযোগ্য স্তরে প্রসারিত করে
• ADC ইনপুট: 10-বিট সর্বনিম্ন — MCU নিয়ন্ত্রণ করতে বর্তমান ডেটা ফিড করে

একটি 100mΩ শান্ট 500mA তে 50mV এবং 1.5A এ 150mV উৎপন্ন করে। একটি 5x গেইন এমপ্লিফায়ার সহ, এটি 250mV থেকে 750mV হয়ে যায়, 3.3V ADC ইনপুটগুলির জন্য উপযুক্ত৷

8. নিরোধক এবং যান্ত্রিক সুরক্ষা

অভ্যন্তরীণ সার্ভো PCBA বোর্ডগুলি অবশ্যই শারীরিকভাবে সুরক্ষিত থাকতে হবে:

• অন্তরক টেপ: PCBA এবং ধাতব সার্ভো কেসের মধ্যে বৈদ্যুতিক টেপ রাখুন। এটি সোল্ডার জয়েন্ট বা কম্পোনেন্ট লিড কেস স্পর্শ করে শর্ট সার্কিট প্রতিরোধ করে।
• কনফর্মাল আবরণ: বহিরঙ্গন বা উচ্চ-আদ্রতা অ্যাপ্লিকেশনের জন্য, ক্ষয় রোধ করতে এক্রাইলিক কনফর্মাল আবরণ যোগ করুন।

কন্ট্রোল সিগন্যাল জেনারেশন (MCU কোড বিবেচনা)

জিটার-মুক্ত অপারেশনের জন্য সঠিক PWM জেনারেশন গুরুত্বপূর্ণ। এখানে মূল পরামিতি আছে:

PWM কনফিগারেশন

MCU কোড উদাহরণ Pseudocode

// 1500µs নাড়ির জন্য ডিউটি চক্র গণনা করুন
    // ধরে নেয় PWM সময়কাল = 20ms, ঘড়ি = 1MHz prescaler

    পালস_প্রস্থ_ইউএস = 1500
    period_counts = 20000 // মাইক্রোসেকেন্ডে 20ms
    duty_counts = pulse_width_us
    সেট_পিডব্লিউএম_ডিউটি (শুল্ক_গণনা)

পরীক্ষা করার সময়, PWM সংকেত যাচাই করতে একটি অসিলোস্কোপ ব্যবহার করুন। নাড়ির পতনের প্রান্তটি সার্ভোকে অবস্থানটি পড়তে ট্রিগার করে।

সাধারণ ব্যর্থতা মোড এবং সংশোধন

পাওয়ার স্যুইচিং সম্পর্কে গুরুত্বপূর্ণ নোট:কখনই সার্ভো গ্রাউন্ড লাইনটি বন্ধ করতে সুইচ করবেন না। যখন গ্রাউন্ড খোলা হয়, তখনও সার্ভো PWM সিগন্যাল লাইন বা অন্যান্য পাথের মাধ্যমে পাওয়ার গ্রহণ করতে পারে, যার ফলে 3.2V আন্ডারভোল্টেজ অপারেশন এবং অনিয়মিত আচরণ হয়। P-চ্যানেল MOSFET বা রিলে ব্যবহার করে সর্বদা VCC লাইন পরিবর্তন করুন।

RC Servo PCBA FAQs

নীচে তিনটি প্রযুক্তিগত প্রশ্ন রয়েছে যা আমরা প্রায়শই রোবোটিক্স ইঞ্জিনিয়ার এবং RC সিস্টেম ডিজাইনারদের কাছ থেকে পাই।

প্রশ্ন 1: যখন আমি আমার কাস্টম PCBA থেকে ESP32 বা Arduino দিয়ে নিয়ন্ত্রণ করি তখন কেন আমার servos এলোমেলোভাবে টুইচ করে?

ক:আপনার একটি পাওয়ার শব্দ সমস্যা আছে, প্রায় অবশ্যই। ইউনিক্সপ্লোর ইলেক্ট্রনিক্সে আমরা যে ডায়াগনস্টিক সিকোয়েন্সটি সুপারিশ করি তা এখানে:

ধাপ 1— একটি অসিলোস্কোপ দিয়ে পাওয়ার সাপ্লাই পরীক্ষা করুন: সার্ভো চলাকালীন সার্ভো সংযোগকারীতে সরাসরি 5V লাইন পরিমাপ করুন। আপনি যদি 200mV এর বেশি লহর দেখেন (পিক-টু-পিক), আপনার ডিকপলিং অপর্যাপ্ত।

ধাপ 2— বাল্ক ক্যাপাসিট্যান্স যোগ করুন: পাওয়ার ইনপুট টার্মিনাল জুড়ে একটি 1000µF থেকে 4700µF ইলেক্ট্রোলাইটিক ক্যাপাসিটর রাখুন। সার্ভো মোটর যখন চলতে শুরু করে তখন উচ্চ ইনরাশ কারেন্ট (3-10× চলমান কারেন্ট) আঁকে। বাল্ক ক্যাপাসিট্যান্স ছাড়া, ভোল্টেজ 4V এর নিচে নেমে যায়, যার ফলে কন্ট্রোল আইসি রিসেট হয় বা অনিয়মিতভাবে আচরণ করে।

ধাপ 3— সার্ভো পাওয়ার থেকে MCU পাওয়ার আলাদা করুন: সবচেয়ে খারাপ ডিজাইন একই ভোল্টেজ রেগুলেটর থেকে MCU এবং servos চালায়। দুটি পৃথক নিয়ন্ত্রক ব্যবহার করুন:

• MCU এবং যুক্তির জন্য একটি 5V/500mA LDO।
• সার্ভোগুলির জন্য একটি পৃথক 5V/3A সরবরাহ (বা সরাসরি ব্যাটারি সংযোগ)।

ধাপ 4— প্রতিটি সার্ভো সংযোগকারীতে ডিকপলিং যুক্ত করুন: প্রতিটি সার্ভো সংযোগকারীর VCC এবং GND পিন জুড়ে সরাসরি একটি 100µF ইলেক্ট্রোলাইটিক এবং একটি 100nF সিরামিক ক্যাপাসিটর রাখুন৷ সিরামিক ক্যাপাসিটর মোটর ব্রাশ থেকে উচ্চ-ফ্রিকোয়েন্সি শব্দ ফিল্টার করে; ইলেক্ট্রোলাইটিক কম ফ্রিকোয়েন্সি বর্তমান স্পাইক পরিচালনা করে।

ধাপ 5— আপনার PWM সিগন্যালের গুণমান পরীক্ষা করুন: PWM পিন দেখতে একটি অসিলোস্কোপ ব্যবহার করুন। আপনি যদি ক্রমবর্ধমান বা পতনের প্রান্তে রিং (ওভারশুট) দেখতে পান তবে MCU পিনে একটি 100Ω সিরিজ প্রতিরোধক যোগ করুন। এটি সংকেতকে স্যাঁতসেঁতে করে এবং মিথ্যা ট্রিগারিং প্রতিরোধ করে।

নীচের লাইন:সার্ভো জিটার সমস্যাগুলির 90% পাওয়ার-সম্পর্কিত, কোড-সম্পর্কিত নয়। প্রথমে পাওয়ার ডিস্ট্রিবিউশন ঠিক করুন।

প্রশ্ন 2: আমি কীভাবে একটি PCBA ডিজাইন করব যা ব্রাউনআউট ছাড়া একাধিক সার্ভো (8 থেকে 16 চ্যানেল) নিয়ন্ত্রণ করে?

ক:এর জন্য সতর্ক শক্তি বাজেট এবং বিন্যাস পরিকল্পনা প্রয়োজন। এখানে একটি 16-চ্যানেল সার্ভো কন্ট্রোলার PCBA এর জন্য প্রকৌশল পদ্ধতি।

ধাপ 1- মোট বিদ্যুতের প্রয়োজনীয়তা গণনা করুন:

• প্রতিটি স্ট্যান্ডার্ড সার্ভো স্বাভাবিক অপারেশনের সময় 200mA থেকে 500mA ড্র করে।
• পিক স্টল কারেন্ট সার্ভো প্রতি 1.5A থেকে 3A পর্যন্ত পৌঁছাতে পারে।
• 16টি সার্ভোর জন্য: 16 × 1.5A = 24A শীর্ষ সম্ভাব্য ড্র।

ধাপ 2- পাওয়ার ডিস্ট্রিবিউশন ডিজাইন করুন:

• প্রধান পাওয়ার ইনপুট: ন্যূনতম 30A এর জন্য রেট করা 5V থেকে 6V সরবরাহ ব্যবহার করুন।
• ইনপুট সংযোগকারী: XT60 বা স্ক্রু টার্মিনাল (একটি ছোট 2-পিন হেডার নয়)।
• প্রধান পাওয়ার ট্রেস: 2oz কপার সহ 8 মিমি থেকে 10 মিমি চওড়া, অথবা লেয়ার 2-এ একটি ডেডিকেটেড পাওয়ার প্লেন ব্যবহার করুন।
• বাস বার: 15A এর উপরে স্রোতের জন্য, তামার বাস বার যোগ করুন বা বহিরাগত তারের ব্যবহার করুন।

ধাপ 3- পর্যায়ক্রমে বিদ্যুৎ বিতরণ বাস্তবায়ন করুন:

• একটি কেন্দ্রীয় বিতরণ বিন্দুতে পুরু পাওয়ার ট্রেস (5 মিমি+) রুট করুন।
• সেই বিন্দু থেকে, প্রতিটি সার্ভো সংযোগকারীতে পৃথক 1.5 মিমি ট্রেস চালান।
• প্রতিটি সার্ভো সংযোগকারীতে একটি 470µF ক্যাপাসিটর যোগ করুন (বন্টিত ক্যাপাসিট্যান্স, ইনপুটে শুধুমাত্র একটি বড় ক্যাপ নয়)।

ধাপ 4— সিগন্যাল লাইনের জন্য অপ্টো-আইসোলেশন ব্যবহার করুন (উন্নত):

• শিল্প বা উচ্চ-শব্দ পরিবেশের জন্য, অপটোকপলার ব্যবহার করে PWM সংকেতগুলিকে আলাদা করুন (যেমন, 4N35 বা PC817)।
• এটি মোটর শব্দকে এমসিইউ-তে জোড়া লাগাতে এবং পুনরায় সেট করতে বাধা দেয়।
• বিচ্ছিন্ন ডিজাইনের জন্য আলাদা পাওয়ার ডোমেন প্রয়োজন (MCU সাইড এবং সার্ভো সাইড)।

ধাপ 5- বর্তমান লিমিটিং বা সফট-স্টার্ট যোগ করুন:

• 10ms থেকে 50ms পর্যন্ত সার্ভো পাওয়ার র‌্যাম্প করতে সফ্ট-স্টার্ট সার্কিট্রি সহ একটি MOSFET ব্যবহার করুন।
• এটি সমস্ত 16টি সার্ভো থেকে প্রাথমিক প্রবেশকে সরবরাহ ভেঙে যাওয়া থেকে বাধা দেয়।
• বিকল্পভাবে, ক্রমানুসারে সার্ভো পাওয়ার আপ করুন (প্রতিটির মধ্যে 5ms বিলম্ব)।

ধাপ 6— 16+ চ্যানেলের জন্য PCB লেয়ার স্ট্যাক সুপারিশ:

• স্তর 1: সংকেত (PWM, প্রতিক্রিয়া)
• স্তর 2: স্থল সমতল (কঠিন ঢালা)
• স্তর 3: পাওয়ার প্লেন (5V বা Vservo)
• স্তর 4: সংকেত বা গৌণ স্থল

এই স্ট্যাক লুপ এরিয়া কমিয়ে দেয় এবং চ্যানেলের মধ্যে EMI কমিয়ে দেয়।

প্রশ্ন 3: আমি কি বিভিন্ন সার্ভো ব্র্যান্ডের (ফুটাবা, হাইটেক, স্পেকট্রাম, জেনেরিক) জন্য একই PCBA ডিজাইন ব্যবহার করতে পারি?

ক:হ্যাঁ, তিনটি গুরুত্বপূর্ণ সামঞ্জস্য বিবেচনার সাথে।

বিবেচনা ১— PWM সিগন্যাল মানগুলি সামঞ্জস্যপূর্ণ: সমস্ত RC servos একই 50Hz PWM স্ট্যান্ডার্ড ব্যবহার করে 1ms থেকে 2ms ডাল। আপনার PCBA এর PWM প্রজন্মের যুক্তি সর্বজনীনভাবে কাজ করে।

বিবেচনা 2- পাওয়ার প্রয়োজনীয়তা উল্লেখযোগ্যভাবে পরিবর্তিত হয়:

আপনার PCBA অবশ্যই সর্বোচ্চ বর্তমান সার্ভোর জন্য ডিজাইন করা উচিত যা আপনি ব্যবহার করতে চান। সর্বাধিক স্ট্যান্ডার্ড এবং উচ্চ-টর্ক সার্ভো কভার করার জন্য 2A ক্রমাগত এবং 5A পিক প্রতি চ্যানেলের জন্য ডিজাইন করুন।

বিবেচনা 3- সংযোগকারী সামঞ্জস্যতা:

• বেশিরভাগ সার্ভো 2.54 মিমি (0.1 ইঞ্চি) ব্যবধান সহ একটি স্ট্যান্ডার্ড 3-পিন মহিলা শিরোনাম ব্যবহার করে।
• সিগন্যাল পিনের অবস্থান ব্র্যান্ড অনুসারে পরিবর্তিত হয়:
  • ফুতাবা: সংকেত হল সবচেয়ে ভিতরের পিন (পিন 2)
  • হাইটেক এবং স্পেকট্রাম: মডেলের উপর নির্ভর করে সিগন্যালটি পিন 1 বা পিন 3
• স্পষ্টভাবে লেবেলযুক্ত পিনআউট (S, +, –) দিয়ে আপনার PCBA ডিজাইন করুন। একটি 3-পিন পুরুষ শিরোনাম ব্যবহার করুন (একটি স্ট্যান্ডার্ড সার্ভো এক্সটেনশন তারের মতো) যাতে যেকোনো সার্ভো সরাসরি প্লাগ ইন করতে পারে।

বিবেচনা 4— অভ্যন্তরীণ সার্ভো PCBA (সার্ভোর ভিতরে) বিনিময়যোগ্য নয়: আপনি যদি অভ্যন্তরীণ PCBA ডিজাইন করছেন যা সার্ভো হাউজিংয়ের ভিতরে যায় (মূল নিয়ন্ত্রণ বোর্ড প্রতিস্থাপন করে), এটি ব্র্যান্ড-নির্দিষ্ট। বিভিন্ন servos বিভিন্ন আছে:

• পটেনশিওমিটার প্রতিরোধের মান (5kΩ বনাম 10kΩ)
• মোটর আকার এবং বর্তমান রেটিং
• যান্ত্রিক মাউন্ট গর্ত অবস্থান
• কেস মাত্রা

অভ্যন্তরীণ PCBA ডিজাইনের জন্য, আসলটি বিপরীত-ইঞ্জিনিয়ার করুন বা সেই সঠিক সার্ভো মডেলের জন্য বিশদ বিবরণ পান। বাহ্যিক ড্রাইভার PCBA ডিজাইনের জন্য (যে বোর্ড স্ট্যান্ডার্ড সার্ভো সংযোগকারীর সাথে সংযোগ করে), সামঞ্জস্যতা সমস্ত প্রধান RC ব্র্যান্ড জুড়ে চমৎকার।

আপনার আরসি সার্ভো PCBA পরীক্ষা করা হচ্ছে

উত্পাদনের জন্য একটি নকশা অনুমোদন করার আগে, এই পাঁচটি পরীক্ষা চালান:

সারাংশ: একটি নির্ভরযোগ্য আরসি সার্ভো PCBA ডিজাইন করা

একটি শক্তিশালী RC servo PCBA পাঁচটি প্রকৌশল সিদ্ধান্ত দ্বারা সংজ্ঞায়িত করা হয়:

1. পর্যাপ্ত বাল্ক ক্যাপাসিট্যান্স(1000µF থেকে 4700µF) প্রধান পাওয়ার ইনপুটে।
2. আলাদা পাওয়ার ডোমেইনMCU (LDO নিয়ন্ত্রিত) এবং servos (সরাসরি ব্যাটারি বা উচ্চ-কারেন্ট নিয়ন্ত্রক) এর জন্য।
3. স্টার গ্রাউন্ডিংপৃথক শক্তি এবং সংকেত স্থল রিটার্ন সঙ্গে.
4. ডিকপলিং ক্যাপাসিটারপ্রতিটি সার্ভো সংযোগকারীতে (100µF ইলেক্ট্রোলাইটিক + 100nF সিরামিক)।
5. সঠিক PWM সংকেত কন্ডিশনারসিরিজ প্রতিরোধক এবং ছোট ট্রেস সহ।

মাল্টি-সার্ভো ডিজাইনের জন্য (8+ চ্যানেল), ডেডিকেটেড পাওয়ার এবং গ্রাউন্ড প্লেন সহ একটি 4-লেয়ার PCB ব্যবহার করুন। অভ্যন্তরীণ সার্ভো PCBA ডিজাইনের জন্য, কেস শর্টস প্রতিরোধ করতে মোটর শব্দ দমন (মোটর টার্মিনাল জুড়ে 100nF) এবং অন্তরক টেপ যোগ করুন। এই অনুশীলনগুলি RC এবং রোবোটিক্স অ্যাপ্লিকেশন উভয় ক্ষেত্রেই ধারাবাহিকভাবে জিটার-মুক্ত অপারেশন এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা প্রদান করে।
