ইউনিক্সপ্লোর ইলেক্ট্রনিক্স 2008 সাল থেকে চীনে নিরবচ্ছিন্ন পাওয়ার সাপ্লাই PCBA-এর জন্য ওয়ান-স্টপ টার্নকি তৈরি এবং সরবরাহে বিশেষজ্ঞ, ISO9001:2015 এবং PCB অ্যাসেম্বলি স্ট্যান্ডার্ড IPC-610E, যা বিভিন্ন শিল্প নিয়ন্ত্রণ সরঞ্জাম এবং অটোমেশন সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।

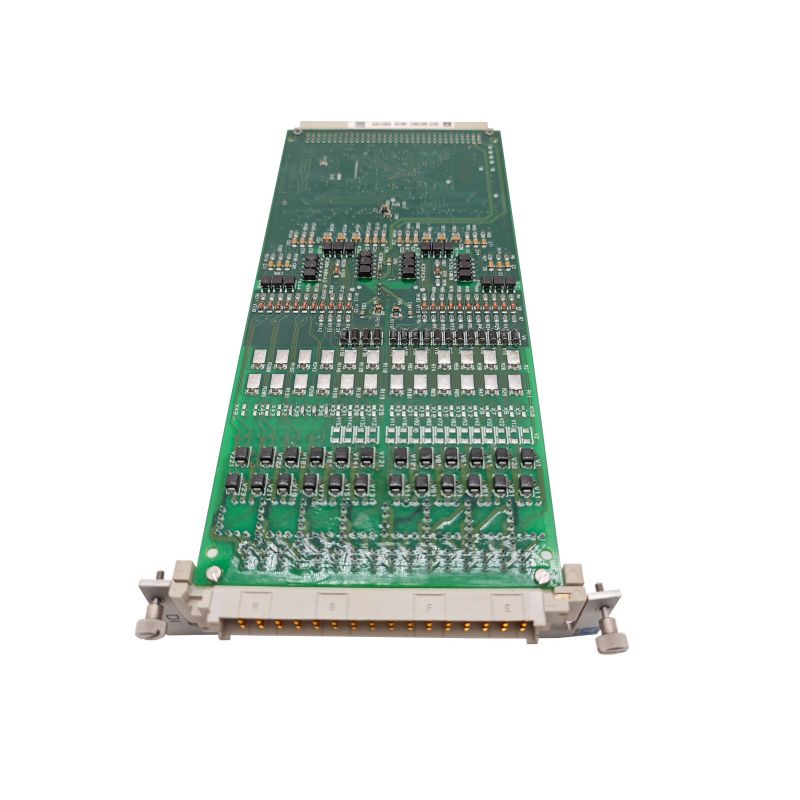

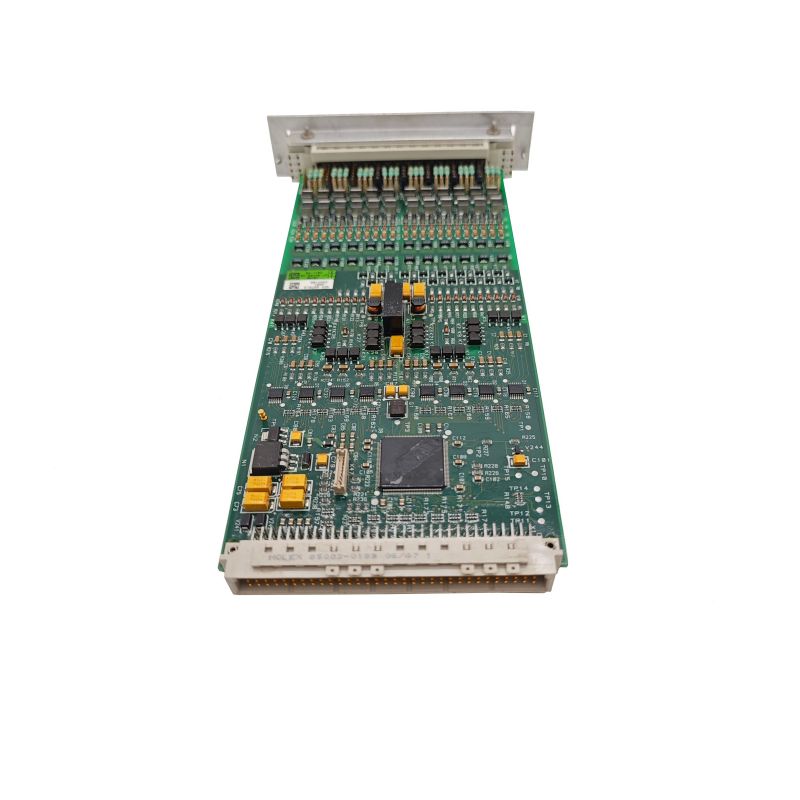

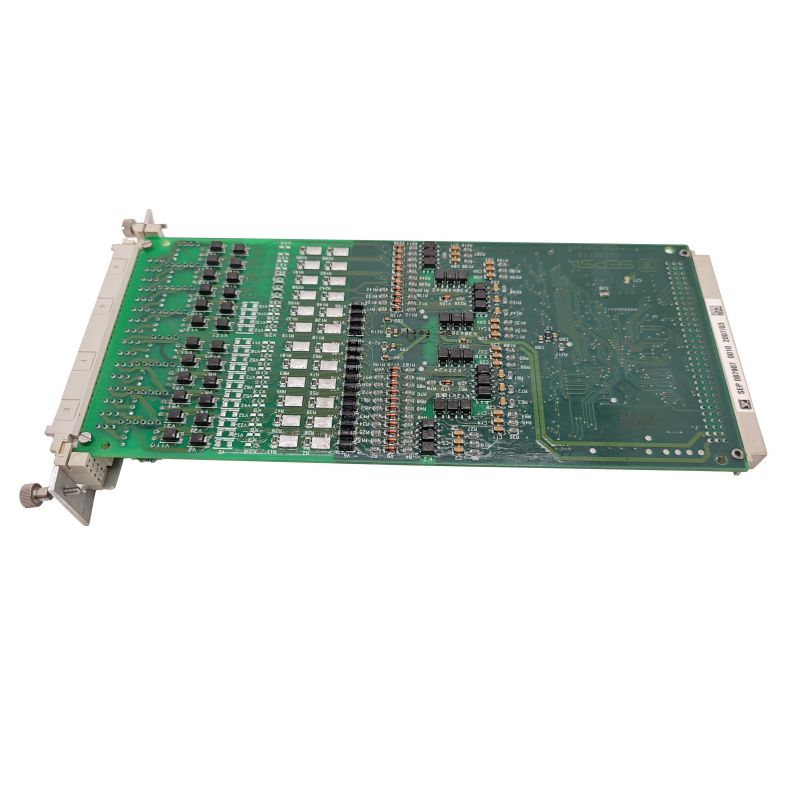

ইউনিক্সপ্লোর ইলেকট্রনিক্স আপনাকে অফার করতে পেরে গর্বিত পিএলসি কন্ট্রোলার PCBA. আমাদের লক্ষ্য হল নিশ্চিত করা যে আমাদের গ্রাহকরা আমাদের পণ্য এবং তাদের কার্যকারিতা এবং বৈশিষ্ট্যগুলি সম্পর্কে সম্পূর্ণ সচেতন। আমরা আন্তরিকভাবে নতুন এবং পুরানো গ্রাহকদের আমাদের সাথে সহযোগিতা করার জন্য এবং একসাথে একটি সমৃদ্ধ ভবিষ্যতের দিকে এগিয়ে যাওয়ার জন্য আমন্ত্রণ জানাই।
PLC PCBA বোঝায়মুদ্রিত সার্কিট বোর্ড সমাবেশপ্রোগ্রামেবল লজিক কন্ট্রোলারের (পিএলসি) অংশ, যা পিএলসি-এর মূল উপাদানগুলির মধ্যে একটি। PLC হল একটি কম্পিউটার যা শিল্প নিয়ন্ত্রণের জন্য ব্যবহৃত হয়। এটি অটোমেশন ইঞ্জিনিয়ারিংয়ে ব্যাপকভাবে ব্যবহৃত হয় এবং শিল্প প্রক্রিয়াগুলির রিয়েল-টাইম পর্যবেক্ষণ, নিয়ন্ত্রণ, নিয়ন্ত্রণ এবং সুরক্ষার মতো ফাংশনগুলি সম্পূর্ণ করতে পারে। PLC PCBA হল এই ফাংশনটি অর্জনের মূল অংশ এবং এতে নিম্নলিখিত প্রধান উপাদান রয়েছে:
নিয়ন্ত্রক:প্রোগ্রাম নিয়ন্ত্রণ কার্যকর করার জন্য দায়ী, সফ্টওয়্যার অ্যালগরিদমের মাধ্যমে নিয়ন্ত্রণ যুক্তি প্রয়োগ করা এবং বিভিন্ন ইনপুট এবং আউটপুট ডিভাইস নিয়ন্ত্রণ করা।
ইনপুট ইন্টারফেস:বিভিন্ন সেন্সর, সিগন্যালিং ডিভাইস এবং সুইচ থেকে সংকেত সংগ্রহ করুন এবং ইনপুট ইন্টারফেসের মাধ্যমে প্রক্রিয়াকরণের জন্য PLC কন্ট্রোলারে সংকেত প্রেরণ করুন।
আউটপুট ইন্টারফেস:বিভিন্ন আউটপুট ডিভাইস নিয়ন্ত্রণ করতে নিয়ামক দ্বারা প্রক্রিয়াকৃত নিয়ন্ত্রণ সংকেতকে প্রোগ্রাম লজিকের মাধ্যমে অন-সাইট অ্যাকচুয়েটরে প্রেরণ করে।
শক্তি ব্যবস্থাপনা:পিএলসি পিসিবিএ পিএলসি সিস্টেমের স্থিতিশীলতা এবং ক্রমাগত অপারেশন নিশ্চিত করতে স্থিতিশীল শক্তি ব্যবস্থাপনা করে।
PLC এর মূল হিসাবে, PLC PCBA এর শিল্প-স্তরের নির্ভরযোগ্যতা, দৃঢ়তা এবং স্থিতিশীলতা রয়েছে এবং এটি ব্যাপকভাবে উত্পাদন প্রক্রিয়াকরণ, স্বয়ংক্রিয় উত্পাদন লাইন, শিল্প রোবট, শিল্প অটোমেশন এবং অন্যান্য ক্ষেত্রে ব্যবহার করা যেতে পারে। কন্ট্রোল সিস্টেমের খরচ, স্থিতিশীলতা এবং নির্ভরযোগ্যতার প্রয়োজনীয়তা মেটাতে বিভিন্ন নিয়ন্ত্রণের প্রয়োজনীয়তা অনুযায়ী বিভিন্ন PLC PCBAs প্রয়োগ করতে হবে।
প্যারামিটার | সামর্থ্য |
স্তর | 1-40 স্তর |
সমাবেশের ধরন | থ্রু-হোল (THT), সারফেস মাউন্ট (SMT), মিশ্র (THT+SMT) |
ন্যূনতম উপাদান আকার | 0201(01005 মেট্রিক) |
সর্বাধিক উপাদান আকার | 2.0 in x 2.0 in x 0.4 in (50 mm x 50 mm x 10 mm) |
উপাদান প্যাকেজ প্রকার | BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, ইত্যাদি |
ন্যূনতম প্যাড পিচ | QFP এর জন্য 0.5 mm (20 mil), QFN, BGA এর জন্য 0.8 mm (32 mil) |
ন্যূনতম ট্রেস প্রস্থ | 0.10 মিমি (4 মিল) |
ন্যূনতম ট্রেস ক্লিয়ারেন্স | 0.10 মিমি (4 মিল) |
ন্যূনতম ড্রিল আকার | 0.15 মিমি (6 মিল) |
বোর্ডের সর্বোচ্চ আকার | 18 ইঞ্চি x 24 ইঞ্চি (457 মিমি x 610 মিমি) |
বোর্ডের পুরুত্ব | 0.0078 ইঞ্চি (0.2 মিমি) থেকে 0.236 ইঞ্চি (6 মিমি) |
বোর্ড উপাদান | সিইএম-৩,এফআর-২,এফআর-৪, হাই-টিজি, এইচডিআই, অ্যালুমিনিয়াম, উচ্চ ফ্রিকোয়েন্সি, এফপিসি, রিজিড-ফ্লেক্স, রজার্স ইত্যাদি। |
সারফেস ফিনিশ | OSP, HASL, Flash Gold, ENIG, Gold Finger, ইত্যাদি। |
সোল্ডার পেস্ট টাইপ | নেতৃত্বাধীন বা সীসা-মুক্ত |
তামার পুরুত্ব | 0.5OZ - 5 OZ |
সমাবেশ প্রক্রিয়া | রিফ্লো সোল্ডারিং, ওয়েভ সোল্ডারিং, ম্যানুয়াল সোল্ডারিং |
পরিদর্শন পদ্ধতি | অটোমেটেড অপটিক্যাল ইন্সপেকশন (AOI), এক্স-রে, ভিজ্যুয়াল ইন্সপেকশন |
বাড়িতে পরীক্ষার পদ্ধতি | কার্যকরী পরীক্ষা, প্রোব পরীক্ষা, বার্ধক্য পরীক্ষা, উচ্চ এবং নিম্ন তাপমাত্রা পরীক্ষা |
টার্নরাউন্ড টাইম | স্যাম্পলিং: 24 ঘন্টা থেকে 7 দিন, ভর রান: 10 - 30 দিন |
পিসিবি অ্যাসেম্বলি স্ট্যান্ডার্ড | ISO9001:2015; ROHS, UL 94V0, IPC-610E ক্লাস ll |
1.স্বয়ংক্রিয় সোল্ডারপেস্ট প্রিন্টিং
2.সোল্ডারপেস্ট প্রিন্টিং সম্পন্ন
3.SMT বাছাই এবং স্থান
4.SMT বাছাই এবং স্থান সম্পন্ন
5.রিফ্লো সোল্ডারিংয়ের জন্য প্রস্তুত
6.রিফ্লো সোল্ডারিং সম্পন্ন
7.AOI এর জন্য প্রস্তুত
8.AOI পরিদর্শন প্রক্রিয়া
9.THT উপাদান বসানো
10.তরঙ্গ সোল্ডারিং প্রক্রিয়া
11.THT সমাবেশ সম্পন্ন
12.THT সমাবেশের জন্য AOI পরিদর্শন
13.আইসি প্রোগ্রামিং
14.ফাংশন পরীক্ষা
15.QC চেক এবং মেরামত
16.PCBA কনফর্মাল লেপ প্রক্রিয়া
17.ESD প্যাকিং
18.শিপিং জন্য প্রস্তুত
