নাইট্রোজেন রিফ্লো সোল্ডারিং কী এবং কেন এটি বিবেচনা করবেন?
নাইট্রোজেন রিফ্লো ওভেনে 99.9% বিশুদ্ধ N₂ দিয়ে প্রমিত বায়ু প্রতিস্থাপন করে। অক্সিজেনের অনুপস্থিতি সোল্ডার পেস্ট এবং কম্পোনেন্ট লিডগুলিতে অক্সাইড গঠনে বাধা দেয়।
প্রক্রিয়া তুলনা
প্যারামিটার স্ট্যান্ডার্ড এয়ার রিফ্লো নাইট্রোজেন রিফ্লো (N₂) ডিফারেন্স অক্সিজেন লেভেল20.9%< 1000 পিপিএম (0.1%) 200× কম O₂ওয়েটিং অ্যাঙ্গেল25--35°10--15°2× ভাল ভেজানো থার্মাল প্যাডে ভয়ডিং 15--25% এলাকা 0.5%-5%-5% এলাকা হ্রাস হেড-ইন-পিলো ত্রুটি 0.5--2%< 0.05%10× কম সোল্ডার বলিং দৃশ্যমান নয় ক্লিনার বোর্ড

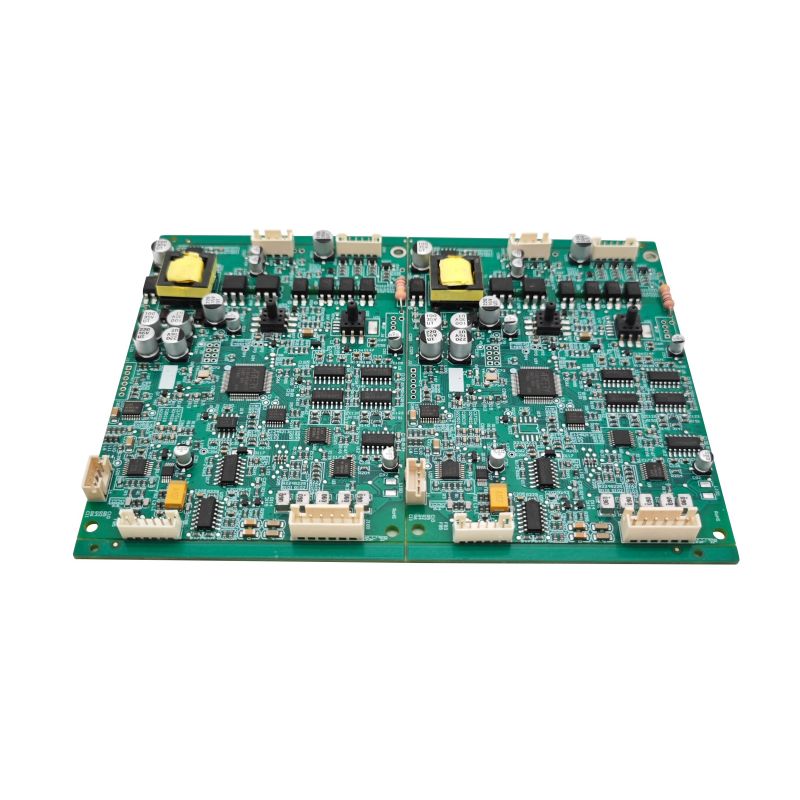

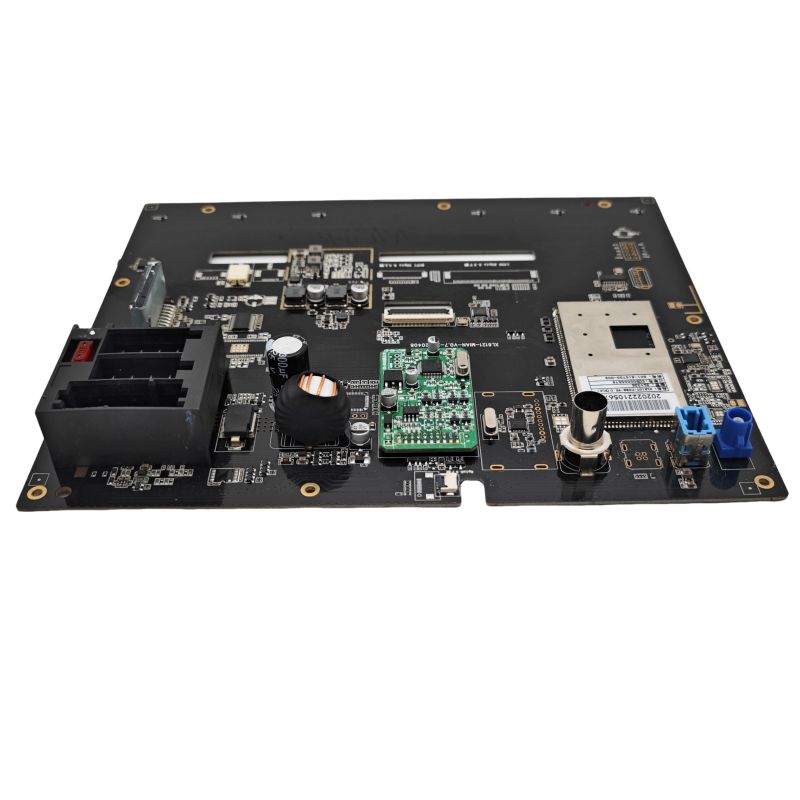

শিল্প রোবট PCBA উপর অক্সিডেশন সমস্যা
ইন্ডাস্ট্রিয়াল রোবট PCBA প্রায়ই MOSFET, গেট ড্রাইভার এবং পাওয়ার ম্যানেজমেন্ট আইসি-এর অধীনে বড় থার্মাল প্যাড (উন্মুক্ত কপার) ব্যবহার করে। এই প্যাডগুলি বায়ু পুনঃপ্রবাহে দ্রুত অক্সিডাইজ করে, সোল্ডারকে সম্পূর্ণরূপে ভিজতে বাধা দেয়। ফলাফল হল শূন্যতা যা তাপকে আটকে রাখে এবং 1000+ অপারেটিং ঘন্টার পরে ক্ষেত্রের ব্যর্থতার কারণ হয়।
যেখানে নাইট্রোজেন রিফ্লো পরিষ্কার মান প্রদান করে
প্রতিটি শিল্প রোবট PCBA সমানভাবে উপকৃত হয় না। নাইট্রোজেন নির্দিষ্ট পরিস্থিতিতে বোঝা যায়।
বড় তামা এলাকা এবং ভারী উপাদান
বোর্ড ফিচার এয়ার রিফ্লো রিস্ক নাইট্রোজেন বেনিফিট10×10 মিমি থার্মাল প্যাড> 30% শূন্যস্থান, হট স্পট< 8% শূন্যস্থান, ইউনিফর্ম 20+ লেয়ার বোর্ড (পুরু) লেয়ার জুড়ে অসম গরম (রোবট মোটর ড্রাইভ) দীর্ঘ ভিজানোর সময় অক্সিডেশন পরিষ্কার পৃষ্ঠতল
বাস্তব বিশ্বের তথ্য: একটি একক বোর্ডে 12টি পাওয়ার MOSFET সহ একটি ছয়-অক্ষের রোবট কন্ট্রোলার PCBA-তে, 24 মাসে নাইট্রোজেন রিফ্লো হ্রাস 3.2% থেকে 0.4% এ ফিরে আসে। প্রাথমিক ব্যর্থতার মোড -- থার্মাল প্যাড শূন্যতা যা অতিরিক্ত গরম করে -- 87% কমে গেছে।
কম-ভোল্টেজ, উচ্চ-কারেন্ট ট্রেস
সার্ভো ড্রাইভের জন্য শিল্প রোবট PCBA ভিতরের স্তরগুলিতে 30--80A বহন করে। কারেন্ট-সেন্স রেজিস্টরের অধীনে শূন্যতা (0.5 mΩ, 2512 প্যাকেজ) প্রতিরোধের ভিন্নতা তৈরি করে যা টর্ক রিডিংকে দূষিত করে।
কারেন্ট সেন্স কম্পোনেন্টএয়ার রিফ্লো ভ্যারিয়েশন নাইট্রোজেন রিফ্লো ভ্যারিয়েশন 4-টার্মিনাল শান্ট (2512) ±8% voiding এর কারণে±1.5% সেন্স রেজিস্টর তাপমাত্রা বৃদ্ধি15°C5°CC ক্যালিব্রেশন ড্রিফট 500 চক্রের পর 12%2%
যেখানে নাইট্রোজেন রিফ্লো অপ্রয়োজনীয়
নাইট্রোজেন খরচ যোগ করে (ওভেন পরিবর্তন + গ্যাস খরচ = $0.08--0.12 প্রতি PCBA)। এই ক্ষেত্রে এটি ব্যবহার করবেন না.
কম থার্মাল ভর সহ ছোট বোর্ড
দৃশ্যকল্প নাইট্রোজেনের প্রয়োজন নেই একক-পার্শ্বযুক্ত, <50 উপাদান এয়ার রিফ্লো উৎপন্ন করে <8% voidsসমস্ত ছোট প্যাকেজ (0402, QFN 3×3)কোনও বড় থার্মাল প্যাড নেই লিড-মুক্ত SAC305 কোনো সংবেদনশীল যন্ত্রাংশ ছাড়া স্ট্যান্ডার্ড ফ্লাক্স হ্যান্ডেল এয়ার রিফ্লোতে কম খরচে ন্যায়সঙ্গত নয়
হাই-অ্যাক্টিভিটি ফ্লাক্স ব্যবহার করে বোর্ড
কিছু নো-ক্লিন ফ্লাক্সে (যেমন, সেনজু M705-GRN360-K2-V) অ্যাক্টিভেটর থাকে যা 240°C পর্যন্ত বাতাসে কার্যকরভাবে কাজ করে। নাইট্রোজেন কোন পরিমাপযোগ্য সুবিধা যোগ করে না। অক্সিজেন সংবেদনশীলতার জন্য ফ্লাক্স ডেটাশীট পরীক্ষা করুন।
শিল্প রোবট PCBA জন্য বাস্তবায়ন পরামিতি
আপনি নাইট্রোজেন ব্যবহার করার সিদ্ধান্ত নিলে, এই নির্দিষ্ট সেটিংস প্রয়োগ করুন।
নাইট্রোজেনের অধীনে ওভেন প্রোফাইল
জোন টেম্পারেচার টাইমO₂ টার্গেট প্রিহিট150--180°C60--90 সেকেন্ড< 5000 ppmSoak180--210°C60--90 সেকেন্ড< 2000 পিপিএম রিফ্লো পিক (SAC305)240--250°C300 সেকেন্ড ppmCooling-5°C/sec র্যাম্প---কোন প্রয়োজন নেই
সমালোচনামূলক: রিফ্লো পিক চলাকালীন O₂ 1000 পিপিএম-এর নিচে রাখুন। 1500 পিপিএম-এর উপরে, সুবিধা অদৃশ্য হয়ে যায় -- শূন্যতা বায়ু রিফ্লো স্তরে ফিরে আসে।
নাইট্রোজেন প্রবাহ হার এবং বিশুদ্ধতা
পরামিতি সুপারিশ বিশুদ্ধতা 99.9% সর্বনিম্ন (3.0 গ্রেড) শিশির বিন্দু-40°C বা নিম্ন প্রবাহের হার15--25 m³/ঘন্টা (সাধারণ 6-জোন ওভেন)
খরচ অনুমান: 100×150 মিমি একটি সাধারণ শিল্প রোবট PCBA এর জন্য, নাইট্রোজেন 10,000 ভলিউমে বোর্ড প্রতি $0.10 যোগ করে। 100,000 ভলিউমে, খরচ বোর্ড প্রতি $0.04 এ নেমে যায়।
নাইট্রোজেন বেনিফিট যাচাই করার জন্য পরীক্ষা
আপনার শিল্প রোবট PCBA এর জন্য নাইট্রোজেন কমিট করার আগে, এই দুটি পরীক্ষা চালান।
ভয়ডিং তুলনা (এক্স-রে)
1. বাতাসে 20টি বোর্ড, নাইট্রোজেনে 20টি বোর্ড রিফ্লো করুন
2. এক্স-রে প্রতিটি বোর্ড 0° এবং 45° কাত
3. বৃহত্তম থার্মাল প্যাডের অধীনে অকার্যকর এলাকা পরিমাপ করুন (যেমন, মোটর ড্রাইভার আইসি)
4. নাইট্রোজেন ন্যায্যতা জন্য মানদণ্ড পাস: অকার্যকর হ্রাস > 50% বায়ু তুলনায়
ক্রস-সেকশন এবং শিয়ার টেস্ট
টেস্টএয়ার রিফ্লো ফলাফল নাইট্রোজেন টার্গেটIMC বেধ (আন্তঃধাতু)1--3 µm অসম2--4 µm ইউনিফর্মভয়েড ব্যাস> 200 µm সাধারণ < 100 µm বিরল বল শিয়ার শক্তি (0.5 মিমি BGA)800--1000 gf-1000 gf-
FAQ -- শিল্প রোবট PCBA এর জন্য নাইট্রোজেন রিফ্লো সম্পর্কে সাধারণ প্রশ্ন
প্রশ্ন 1: নাইট্রোজেন রিফ্লো কি কম্পনের সংস্পর্শে থাকা শিল্প রোবট PCBA-এর জন্য সোল্ডার জয়েন্ট নির্ভরযোগ্যতা উন্নত করে?
ক:হ্যাঁ, কিন্তু শুধুমাত্র নির্দিষ্ট ব্যর্থতা প্রক্রিয়ার জন্য। ইন্ডাস্ট্রিয়াল রোবটগুলি সার্ভো মোটর এবং গিয়ারবক্স থেকে 5--50 Grms কম্পন অনুভব করে। দুটি কম্পন-সম্পর্কিত ব্যর্থতা নাইট্রোজেনের সাথে উন্নতি করে:
Kirkendall voiding--এয়ার রিফ্লোতে, কপার-টিন ইন্টারমেটালিক (IMC) বৃদ্ধি অনিয়মিত, ইন্টারফেসে মাইক্রোস্কোপিক শূন্যতা তৈরি করে। কম্পনের অধীনে, এই শূন্যতা 5000--10,000 ঘন্টা পরে একত্রিত হয় এবং ফাটল। নাইট্রোজেন রিফ্লো শূন্যতা ছাড়াই অভিন্ন IMC (Cu₆Sn₅ স্তর) তৈরি করে। কম্পন পরীক্ষা (20 Grms, 10--2000 Hz, 100 ঘন্টা) দেখায় যে নাইট্রোজেন জয়েন্টগুলি 3× বেশি সময় বেঁচে থাকে।
ভারী উপাদান কাছাকাছি সোল্ডার ক্লান্তি-- শিল্প রোবট PCBA-তে বড় ট্রান্সফরমার (15×15 মিমি) রোবট ওয়ার্ম-আপ (25°C থেকে 85°C) সময় ডিফারেনশিয়াল থার্মাল এক্সপেনশন অনুভব করে। বায়ু পুনঃপ্রবাহে, শূন্যতা উপাদান কোণে ঘনীভূত হয় যেখানে চাপ সবচেয়ে বেশি। এই শূন্যস্থানগুলি ক্র্যাক ইনিশিয়েশন সাইট হিসাবে কাজ করে। নাইট্রোজেনের সাথে, অকার্যকর-মুক্ত জয়েন্টগুলি সমানভাবে চাপ বিতরণ করে।
পরিমাণগত উন্নতি-- ত্বরিত জীবন পরীক্ষা (তাপীয় শক -40°C থেকে +125°C, 1000 চক্র + যুগপত কম্পন) দেখায়:
- এয়ার রিফ্লো জয়েন্ট: 12% ফাটল বা ব্যর্থ
- নাইট্রোজেন রিফ্লো জয়েন্ট: 1.5% ফাটল
তবে, নাইট্রোজেন খারাপভাবে ডিজাইন করা প্যাড জ্যামিতি বা ভুল স্টেনসিল অ্যাপারচার ঠিক করে না। সর্বদা প্রথমে সেগুলি অপ্টিমাইজ করুন, তারপর নাইট্রোজেন যোগ করুন।
প্রশ্ন 2: শিল্প রোবট PCBA পাওয়ার পর্যায়গুলির জন্য কোন অকার্যকর শতাংশ গ্রহণযোগ্য, এবং নাইট্রোজেন এটি অর্জন করতে পারে?
ক:শিল্প রোবট PCBA পাওয়ার পর্যায়গুলির জন্য (মোটর ড্রাইভ, IGBTs, MOSFETs), গ্রহণযোগ্য শূন্যতা তাপীয় লোডের উপর নির্ভর করে। তিনটি স্তর বিদ্যমান:
স্তর 1 -- উচ্চ শক্তি (একটানা > 20A প্রতি FET)
গ্রহণযোগ্য শূন্য এলাকা: <5%। একক অকার্যকর ব্যাস: <0.2 মিমি। এটি শুধুমাত্র নাইট্রোজেন রিফ্লো (1000 পিপিএম O₂) প্লাস ভ্যাকুয়াম রিফ্লো (ঐচ্ছিক) দিয়ে অর্জন করা যায়। নাইট্রোজেন ছাড়া, সাধারণ শূন্যতা 15--25%।
স্তর 2 -- মাঝারি শক্তি (10--20A পিক, বিরতিহীন)
গ্রহণযোগ্য শূন্য এলাকা: <10%। কোন একক শূন্যতা> 0.5 মিমি। নাইট্রোজেন রিফ্লো ধারাবাহিকভাবে 5--8% শূন্যতা অর্জন করে। বায়ু পুনঃপ্রবাহ 12--18% উত্পাদন করে -- প্রায়শই প্রান্তিক কিন্তু তাপীয় অনুকরণ অনুমতি দিলে পাস হয়।
স্তর 3 -- কম শক্তি (<5A, সংকেত ICs)
গ্রহণযোগ্য শূন্য এলাকা: <25%। Voids ন্যূনতম তাপ প্রভাব আছে. নাইট্রোজেন অপ্রয়োজনীয়। এয়ার রিফ্লো যথেষ্ট।
নাইট্রোজেন কি ভ্যাকুয়াম ছাড়া টায়ার 1 অর্জন করতে পারে?না -- আটকে থাকা ফ্লাক্স গ্যাসের কারণে একা নাইট্রোজেন 5--8% ন্যূনতম শূন্যতায় পৌঁছে। সাব-5% শূন্যতার জন্য (SIC MOSFETs বা GaN ডিভাইসগুলির জন্য গুরুত্বপূর্ণ), আপনার ভ্যাকুয়াম রিফ্লো প্রয়োজন (সোল্ডার গলে যাওয়ার পরে গ্যাসগুলি সরিয়ে দেয়)। নাইট্রোজেন + ভ্যাকুয়াম 1--3% শূন্যতা অর্জন করে।
শিল্প রোবট PCBA জন্য পরীক্ষা প্রোটোকল: 10টি বোর্ডে শূন্যতা পরিমাপ করুন। যদি গড় 15% হয় তবে নাইট্রোজেন যোগ করুন। যদি গড় 8--15% এবং শক্তি অপচয় <2W প্রতি উপাদান, বায়ু গ্রহণযোগ্য। <8% প্রয়োজন হলে, নাইট্রোজেন প্লাস স্টেনসিল অপ্টিমাইজেশান নির্দিষ্ট করুন (ফ্লাক্স রিলিজ করার জন্য তাপীয় প্যাডে ভিয়াস)।
প্রশ্ন 3: শিল্প রোবট PCBA উৎপাদনের জন্য আমি কি আমার বিদ্যমান এয়ার রিফ্লো ওভেনকে নাইট্রোজেনে রূপান্তর করতে পারি?
ক:হ্যাঁ, তবে তিনটি অ-আলোচনাযোগ্য পরিবর্তনের সাথে। অনেক নির্মাতারা আংশিক রূপান্তরের চেষ্টা করে এবং ব্যর্থ হয়।
পরিবর্তন 1 -- ওভেন সিলিং
এয়ার রিফ্লো ওভেনের প্রবেশদ্বার/প্রস্থান পর্দায় এবং জোনের মধ্যে ফাঁক থাকে। নাইট্রোজেন বিশুদ্ধতার জন্য অক্সিজেন প্রবেশের প্রয়োজন <50 L/মিনিট। ইনস্টল করুন:
- দ্বৈত-স্তর চৌম্বকীয় পর্দা (সাধারণ চেইন প্রতিস্থাপন করে)
- ইতিবাচক চাপ নিয়ন্ত্রণ (ওভেনের ভিতরে 1--2 মিমি H₂O)
- উচ্চ-তাপমাত্রার সিলিকন গ্যাসকেট দিয়ে সমস্ত অ্যাক্সেস প্যানেল সিল করুন
সিল না করে, আপনি 3--5× বেশি নাইট্রোজেন গ্রহণ করবেন (প্রতি বোর্ডে $0.30--$0.50 খরচ) এবং এখনও শীর্ষে 5000 পিপিএম O₂ থাকবে -- সঠিকভাবে টিউন করা এয়ার ওভেনের চেয়ে খারাপ।
পরিবর্তন 2 -- অক্সিজেন মনিটরিং সিস্টেম
দুটি জিরকোনিয়া O₂ সেন্সর ইনস্টল করুন: একটি প্রিহিট জোনে, একটি রিফ্লো পিক জোনে৷ সেন্সর মাসিক ক্রমাঙ্কিত করা আবশ্যক. অনেক ইন্ডাস্ট্রিয়াল রোবট PCBA নির্মাতারা ক্রমাঙ্কন এড়িয়ে যান, তারপরে আশ্চর্য হন যে কেন শূন্যতা ফিরে আসে।
পরিবর্তন 3 -- পরিবাহক এবং তৈলাক্তকরণ
স্ট্যান্ডার্ড ওভেন কনভেয়ার লুব্রিকেন্টগুলি নাইট্রোজেনে বাষ্প হয়ে যায় (অক্সিজেনের অনুপস্থিতিতে পচনশীল তাপমাত্রা পরিবর্তন হয়)। পারফ্লুরোপোলিথার (PFPE) গ্রীস ব্যবহার করুন। কেস্টার বা ক্লুবার ব্র্যান্ড। স্ট্যান্ডার্ড লুব্রিকেন্ট বোর্ডকে দূষিত করবে এবং সোল্ডার বল তৈরি করবে।
রূপান্তর খরচ এবং সময়রেখা:
- সরঞ্জাম: $8,000--$15,000 (সীল, পর্দা, সেন্সর, প্রবাহ নিয়ন্ত্রণ)
- ইনস্টলেশন: 2 দিন ডাউনটাইম
- নাইট্রোজেন সরবরাহ: তরল ট্যাঙ্ক বা PSA জেনারেটর ($300--$500/মাস লিজ)
- শিল্প রোবট PCBA ভলিউমের জন্য পে-ব্যাক সময়কাল> 50,000/বছর: 6--8 মাস (কমিত পুনর্ব্যবহার এবং ফিল্ড রিটার্ন থেকে)
কনভার্ট করবেন নাযদি আপনার বার্ষিক ভলিউম 20,000 বোর্ডের নিচে হয়। এর পরিবর্তে ইতিমধ্যে নাইট্রোজেন রিফ্লো আছে এমন একটি চুক্তি প্রস্তুতকারক ব্যবহার করুন।
ডিসিশন ম্যাট্রিক্স -- আপনার কি নাইট্রোজেন ব্যবহার করা উচিত?
ফ্যাক্টরএয়ার রিফ্লো পর্যাপ্ত নাইট্রোজেন প্রস্তাবিত থার্মাল প্যাড > 25 মিমি²নাইয়েস কম্পোনেন্টস উন্মুক্ত কপার বেস সহ (QFN, DFN) NoYesBGA পিচ < 0.8 mmNoYesRobot PCBA অপারেটিং > 60°C পরিবেষ্টন NoYes5% প্রতি লক্ষ্য ব্যর্থতা প্রতি 05% ব্যর্থতা। yearNoYesLead-free sold (SAC305) নো-ক্লিন ফ্লাক্স সহ কখনও কখনও বড় বোর্ডের জন্য ভলিউম < 10,000 বোর্ড/বছর হ্যাঁ না (ব্যয় অকার্যকর)
চূড়ান্ত সুপারিশ
নাইট্রোজেন রিফ্লো ইন্ডাস্ট্রিয়াল রোবট PCBA এর জন্য স্পষ্ট অর্থ তৈরি করে যাতে রয়েছে:
- বড় থার্মাল প্যাড (> 25 মিমি²)
- উন্মুক্ত ডাই প্যাড সহ বিজিএ বা কিউএফএন
- যেকোন পাওয়ার স্টেজ ডিসিপিটিং > 5W প্রতি কম্পোনেন্ট
- নির্ভরযোগ্যতার প্রয়োজনীয়তা < 1% 5 বছর ধরে ক্ষেত্রের ব্যর্থতা
নাইট্রোজেন সহজ, কম-পাওয়ার ইন্ডাস্ট্রিয়াল রোবট PCBA (সেন্সর ইন্টারফেস, I/O বোর্ড) এর জন্য ছোট ছোট উপাদান এবং কোন তাপীয় চ্যালেঞ্জের জন্য অর্থপূর্ণ নয়।
ব্যবহারিক পরামর্শ: নাইট্রোজেনে 100-বোর্ড ট্রায়াল চালান। এক্স-রে শূন্যতা। আপনার বর্তমান বায়ু রিফ্লো ফলাফলের সাথে তুলনা করুন। যদি শূন্য এলাকা 50% এর বেশি কমে যায়, তাহলে নাইট্রোজেন প্রয়োগ করুন। যদি 30% এর কম হয়, আপনার ফ্লাক্স বা স্টেনসিল ডিজাইনই আসল সমস্যা -- প্রথমে সেগুলি ঠিক করুন৷
