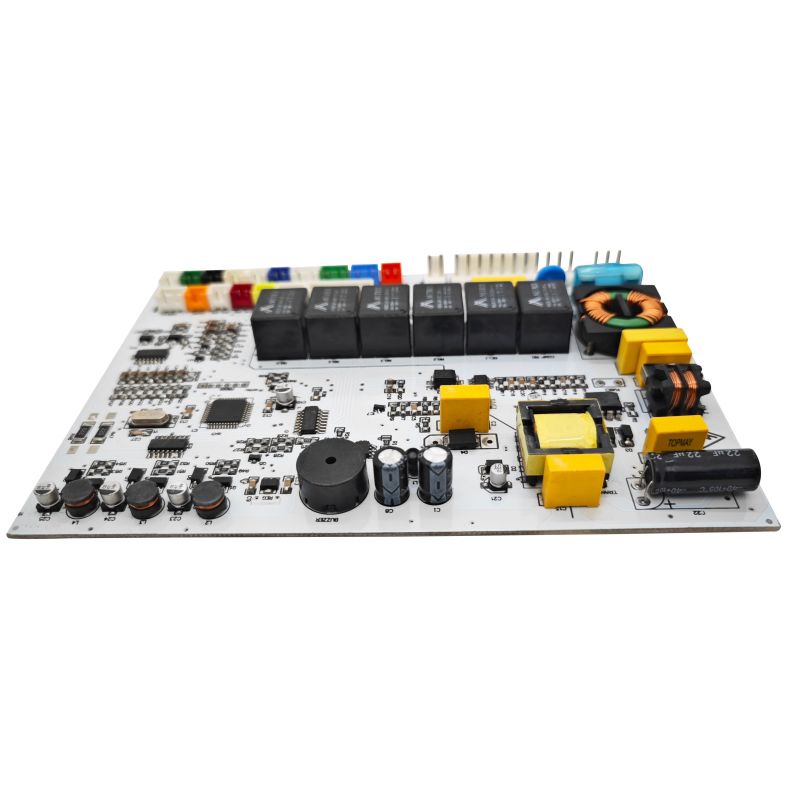

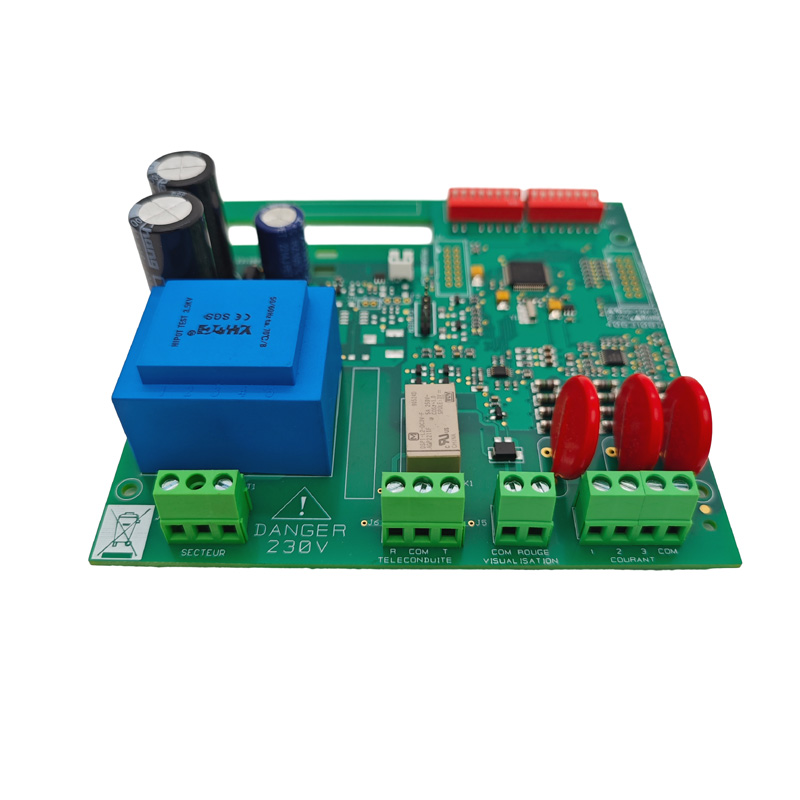

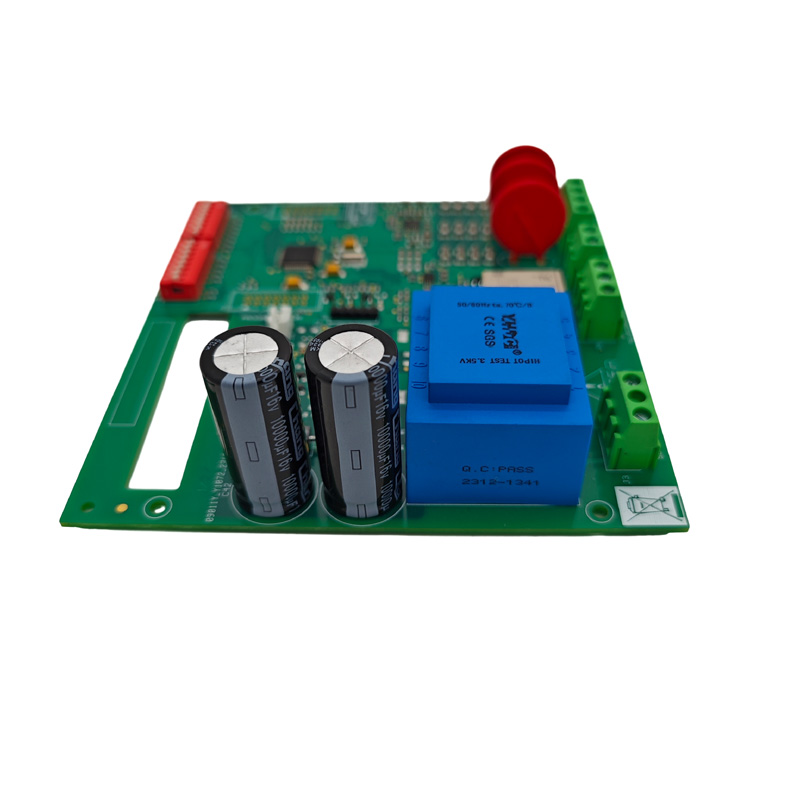

মাছ ধরা সোনার PCBA

একটি ফিশিং সোনার সিস্টেম (ফিশ ফাইন্ডার) হল সামুদ্রিক সনাক্তকরণ সরঞ্জামের মূল ইলেকট্রনিক উপাদান, যা বিনোদনমূলক মাছ ধরা, বাণিজ্যিক মাছ ধরা এবং পানির নিচে অনুসন্ধানে ব্যাপকভাবে ব্যবহৃত হয়। একজন পেশাদার PCBA ম্যানুফ্যাকচারিং সার্ভিস প্রোভাইডার হিসাবে, আমরা ডিজাইন থেকে ফিনিশড প্রোডাক্ট অ্যাসেম্বলি পর্যন্ত ওয়ান-স্টপ সলিউশন অফার করি, লবণ স্প্রে, উচ্চ আর্দ্রতা এবং চরম তাপমাত্রার ওঠানামা দ্বারা চিহ্নিত কঠোর সামুদ্রিক পরিবেশে নির্ভরযোগ্য অপারেশন নিশ্চিত করে।

সোনার পিসিবিএ মাছ ধরার দুটি মূল সমাবেশ

সোনার সিস্টেমে দুটি ইলেকট্রনিক অ্যাসেম্বলি রয়েছে, প্রতিটিতে আলাদা আলাদা PCBA প্রয়োজনীয়তা রয়েছে:

ডিসপ্লে/প্রসেসর PCBA

• সোনার সিগন্যাল প্রসেসিং - রিটার্ন ইকোকে ডিজিটাল ইমেজে রূপান্তর করা

• জিপিএস নেভিগেশন ইন্টিগ্রেশন - সোনার রিডিংয়ের সাথে অবস্থানের ডেটা একত্রিত করা

• ডিসপ্লে ড্রাইভিং - এলসিডি বা টাচস্ক্রিন আউটপুট নিয়ন্ত্রণ করা

• ইউজার ইন্টারফেস মিথস্ক্রিয়া - পড়ার বোতাম বা স্পর্শ ইনপুট

ট্রান্সডুসার PCBA

1. পালস জেনারেশন - সোনার ফ্রিকোয়েন্সিতে উচ্চ-ভোল্টেজ বিস্ফোরণ (±40V থেকে ±100V) তৈরি করা

2. ইকো রিসেপশন - প্রশস্তকরণ এবং দুর্বল রিটার্ন সিগন্যাল (মাইক্রোভোল্ট পরিসীমা)

3. ট্রান্সমিট/রিসিভ স্যুইচিং - দ্রুত ট্রান্সমিট এবং রিসিভ মোডের মধ্যে স্যুইচ করা

4. প্রতিবন্ধকতা ম্যাচিং - তারের এবং ট্রান্সডুসার বৈশিষ্ট্যের সাথে মিলে যায়

আধুনিক উৎপাদন প্রবণতা: উচ্চ-সম্পদ ফিশিং ট্রান্সডিউসাররা এখন এসএমটি প্রযুক্তি ব্যবহার করে, পিক-এন্ড-প্লেস মেশিন পিসিবিএ-তে পিজোইলেক্ট্রিক উপাদানগুলিকে সরাসরি মাউন্ট করে, উন্নত নির্ভুলতা এবং কম খরচের জন্য সিরামিক ক্রিস্টালের ম্যানুয়াল পজিশনিং প্রতিস্থাপন করে।

মূল প্রযুক্তিগত বিশেষ উল্লেখ

উপলব্ধ কনফিগারেশন

• একক ফ্রিকোয়েন্সি, একক বিম: 38 kHz, 50 kHz, 200 kHz @ 1 kW

• ডুয়াল ফ্রিকোয়েন্সি, একক মরীচি: 38/200 kHz বা 50/200 kHz (মাছ ধরার জন্য সাধারণ)

• উচ্চ শক্তি: 4 কিলোওয়াট গভীর-জলের বাণিজ্যিক কনফিগারেশন

PCBA শারীরিক বিশেষ উল্লেখ

ছয় সমালোচনামূলক নকশা বিবেচনা

1. সংকেত অখণ্ডতা - সনাক্তকরণের নির্ভুলতা নিশ্চিত করা

সোনার ফ্রিকোয়েন্সি 50 kHz থেকে 900 kHz পর্যন্ত। PCBA লেআউট সরাসরি সনাক্তকরণ পরিসীমা এবং নির্ভুলতা প্রভাবিত করে:

• প্রতিবন্ধকতা-নিয়ন্ত্রিত ট্রেস: ট্রান্সডুসার তারের জন্য সাধারণ 50Ω বা 75Ω

• মিলিত ট্রেস দৈর্ঘ্য: পর্যায়ক্রমে অ্যারে ট্রান্সডুসারের জন্য, সমস্ত উপাদান ট্রেসগুলির অবশ্যই অভিন্ন বৈদ্যুতিক দৈর্ঘ্য থাকতে হবে

• গার্ড রিং: গোলমাল প্রত্যাখ্যান করতে গ্রাউন্ডেড ট্রেস সহ সংবেদনশীল অ্যানালগ ইনপুটগুলিকে ঘিরে রাখুন

• পৃথক এনালগ/ডিজিটাল গ্রাউন্ড: পাওয়ার ইনপুটের কাছে একটি একক তারকা বিন্দুতে সংযোগ করুন

2. আর্দ্রতা সুরক্ষা - #1 নির্ভরযোগ্যতা ফ্যাক্টর

সামুদ্রিক পরিবেশ পিসিবিএগুলিকে লবণ স্প্রে, ঘনীভূতকরণ এবং সরাসরি নিমজ্জনের জন্য প্রকাশ করে। কনফর্মাল লেপ অ-আলোচনাযোগ্য:

আইপি রেটিং লক্ষ্যমাত্রা:

• প্রদর্শন ইউনিট: IP65 সর্বনিম্ন (ধুলো-আঁট, জল স্প্রে প্রতিরোধী)

• ট্রান্সডুসার সমাবেশ: IP68 সর্বনিম্ন (নিমজ্জন-প্রুফ থেকে 1m+)

3. ট্রান্সমিট/রিসিভ (টি/আর) স্যুইচিং - সংবেদনশীল রিসিভারকে রক্ষা করা

একটি সোনার ট্রান্সডিউসার একই সাথে প্রেরণ এবং গ্রহণ করতে পারে না। PCBA-তে অবশ্যই একটি T/R সুইচ থাকতে হবে যা উচ্চ-ভোল্টেজ ট্রান্সমিট পালস থেকে সংবেদনশীল লো-নয়েজ অ্যামপ্লিফায়ার (LNA) রক্ষা করে:

• তিন-স্তর সুরক্ষা: চপার সার্কিট + ভোল্টেজ ক্ল্যাম্পিং + সিরিজ প্রতিরোধ

• প্রতিক্রিয়ার সময়: <10μs (অগভীর জলে 1 ফুট গভীরতা = 2μs রাউন্ড ট্রিপ)

• রিসিভার সুরক্ষা রেটিং: একটি ±5V ইনপুটে ±100V শিখর থেকে বেঁচে থাকুন

4. পাওয়ার এম্প্লিফায়ার ডিজাইন

ট্রান্সডুসার চালানোর জন্য প্রয়োজনীয় ভোল্টেজে MCU এর লজিক-লেভেল সিগন্যাল (5V) বৃদ্ধি করে:

5. রিসিভার চেইন - পরিবর্ধন এবং ফিল্টারিং

রিটার্ন ইকো অত্যন্ত দুর্বল (মিলিভোল্ট বা মাইক্রোভোল্ট)। রিসিভার চেইন কম শব্দের সাথে উচ্চ লাভের প্রয়োজন:

6. পাওয়ার সাপ্লাই ডিজাইন

একটি একক 12V সামুদ্রিক ব্যাটারি ইনপুট থেকে একাধিক পরিষ্কার ভোল্টেজ রেল তৈরি করে:

সুপারিশ: ডিজিটাল এবং এনালগ রেলের জন্য পৃথক সুইচিং নিয়ন্ত্রক ব্যবহার করুন। রিসিভার চেইনে পরিচ্ছন্ন শক্তি পাওয়ার জন্য কনভার্টার স্যুইচ করার পরে এলডিও ব্যবহার করুন।

PCBA লেআউট নির্ভরযোগ্যতার নিয়ম

উপাদান নির্বাচন গাইড

উত্পাদন পরীক্ষার প্রয়োজনীয়তা

পরিবেশগত যোগ্যতা (বাণিজ্যিক পণ্যের মান)

FAQs

প্রশ্ন 1: ট্রান্সডুসার সমাবেশের জন্য অনমনীয় FR4 বা নমনীয় পিসিবি?

উভয়ই কার্যকর; পছন্দ কর্মক্ষমতা এবং নির্ভরযোগ্যতা প্রভাবিত করে:

• অনমনীয় FR4: সাধারণ একক-উপাদান ট্রান্সডুসার, কম-ফ্রিকোয়েন্সি (50-83 kHz) ডিজাইনের জন্য সেরা। কম খরচ, সহজ উত্পাদন, কিন্তু বাঁকা হুল আকারের সাথে সামঞ্জস্য করতে পারে না।

• নমনীয় PCB: পর্যায়ক্রমে অ্যারে, উচ্চ-ফ্রিকোয়েন্সি (200 kHz+), বাঁকা হাউজিং ডিজাইনের জন্য সেরা। জটিল আকারের সাথে সামঞ্জস্যপূর্ণ, হাউজিং আকার হ্রাস করে, কিন্তু উচ্চ খরচ।

শিল্পের প্রবণতা: প্রিমিয়াম ফিশ ফাইন্ডাররা এখন SMT পাইজোইলেকট্রিক উপাদান সহ নমনীয় PCBA ব্যবহার করে, যা সোনার রশ্মিকে আকার দিতে বাঁকা বা রৈখিক অ্যারেতে কয়েক ডজন ছোট ট্রান্সডুসার উপাদানগুলির সুনির্দিষ্ট অবস্থানের অনুমতি দেয়।

প্রশ্ন 2: উচ্চ-ভোল্টেজ ট্রান্সমিট পালস থেকে রিসিভার প্রিম্পকে কীভাবে রক্ষা করবেন?

একটি তিন-স্তর সুরক্ষা স্কিম ব্যবহার করুন:

1. চপার সার্কিট: রিসিভার ইনপুট সহ সিরিজে ব্যাক-টু-ব্যাক MOSFET বা পিন ডায়োড - ট্রান্সমিট করার সময় বন্ধ হয়ে যায়

2. ভোল্টেজ ক্ল্যাম্পিং: ব্যাক-টু-ব্যাক স্কোটকি বা জেনার ডায়োডগুলি ±5V বা ±10V পর্যন্ত ক্ল্যাম্প করে

3. সিরিজ প্রতিরোধ: T/R সুইচ এবং LNA ইনপুট সীমার মধ্যে 100Ω থেকে 1kΩ রোধ ফল্ট অবস্থার সময় বর্তমান

প্রশ্ন 3: মাঝে মাঝে সোনার সংকেত বা ভূতের প্রতিধ্বনির কারণ কী?

প্রায়ই PCBA নকশা বা সমাবেশ ত্রুটি সনাক্ত করা যায়:

1. সংযোগকারীতে আর্দ্রতা প্রবেশ করা → সংযোগকারী জংশনে পট করুন, সিল করা সংযোগকারী ব্যবহার করুন

2. SMT উপাদানগুলিতে ফাটল সোল্ডার জয়েন্টগুলি → নমনীয় PCB ব্যবহার করুন, ইপোক্সি আন্ডারফিল যোগ করুন

3. পাওয়ার রেলে অপর্যাপ্ত ডিকপলিং → 1000μF বাল্ক ক্যাপাসিটর যোগ করুন, LNA রেলের জন্য আলাদা 100μF+100nF ডিকপলিং

4. খারাপ ব্যান্ডপাস ফিল্টার টিউনিং → 1% সহনশীলতা উপাদান ব্যবহার করুন, নেটওয়ার্ক বিশ্লেষক দিয়ে যাচাই করুন

কেন আমাদের চয়ন করুন - ফিশিং সোনার PCBA প্রয়োজনীয়তার সাথে যথার্থতা মিলেছে

সামুদ্রিক ইলেকট্রনিক্স উত্পাদনের অনন্য চ্যালেঞ্জ মোকাবেলা করার জন্য আমরা বিশেষভাবে আমাদের ক্ষমতা তৈরি করেছি:

1. পরিপক্ক আর্দ্রতা সুরক্ষা প্রক্রিয়া

লবণ স্প্রে জারা এবং আর্দ্রতা প্রবেশ সামুদ্রিক পরিবেশে প্রাথমিক চ্যালেঞ্জ. আমরা সহজে পরিদর্শনের জন্য নির্বাচনী স্প্রে (সংযোগকারী এলাকার নির্ভুলতা পরিহার) এবং UV ফ্লুরোসেন্ট ট্রেসার সহ অ্যাক্রিলিক, সিলিকন এবং ইউরেথেন কনফর্মাল আবরণ বিকল্পগুলি অফার করি – ট্রান্সডুসার সমাবেশগুলির জন্য IP68 সুরক্ষা প্রয়োজনীয়তা পূরণ করে।

2. নমনীয় PCB এবং অনমনীয়-ফ্লেক্স উত্পাদন ক্ষমতা

হাই-এন্ড ফিশিং ট্রান্সডুসার ক্রমবর্ধমানভাবে নমনীয় PCB + SMT পাইজোইলেকট্রিক উপাদান সমাধান ব্যবহার করে। আমরা নমনীয় PCB (পলিমাইড/পিইটি) এবং কঠোর-ফ্লেক্স বোর্ড উৎপাদনকে সমর্থন করি – সুনির্দিষ্ট অ্যারে অবস্থান, বাঁকা হাউজিং সামঞ্জস্য এবং সামগ্রিক আকার হ্রাস করতে সক্ষম করে।

3. ওয়ান-স্টপ টার্নকি পরিষেবা - কম সমন্বয় ওভারহেড

PCB ফ্যাব্রিকেশন → কম্পোনেন্ট সোর্সিং → SMT/DIP অ্যাসেম্বলি → প্রোগ্রামিং → কার্যকরী পরীক্ষা → কনফরমাল লেপ → ওয়্যার হার্নেস অ্যাসেম্বলি → ফিনিশড প্রোডাক্ট অ্যাসেম্বলি থেকে, সমস্ত প্রক্রিয়া ঘরের মধ্যে সম্পন্ন হয়, বহু-বিক্রেতার সমন্বয় খরচ এবং গুণমানের ঝুঁকি কমিয়ে দেয়।

4. ব্যাপক পরীক্ষা এবং বৈধতা ক্ষমতা

2টি বার্ধক্য পরীক্ষা কক্ষ, 2টি উচ্চ/নিম্ন তাপমাত্রা পরীক্ষা চেম্বার এবং বিস্তৃত পেশাদার পরীক্ষার যন্ত্র দিয়ে সজ্জিত, আমরা সম্পাদন করতে পারি:

• ইন-সার্কিট টেস্ট (আইসিটি)

• থার্মাল সাইক্লিং পরীক্ষা (-40°C থেকে +85°C)

• লবণ স্প্রে পরীক্ষা

• তাপমাত্রা শক পরীক্ষা

• কার্যকরী পরীক্ষা (T/R সুইচিং বৈধতা, গোলমাল ফ্লোর টেস্টিং সহ)

5. নমনীয় ভলিউম সমর্থন

বার্ষিক PCBA উৎপাদন ক্ষমতা 1.5 মিলিয়ন ইউনিট ছাড়িয়ে যায়, যখন সমর্থন করে ছোট-আয়তনের পাইলট কোনো MOQ ছাড়াই চলে – প্রোটোটাইপ যাচাইকরণ থেকে ব্যাপক উৎপাদনে বিরামহীন রূপান্তর।

আমাদের যোগ্যতা

• প্রতিষ্ঠিত: 2011

• কারখানা এলাকা: 3,000+ বর্গমিটার

• গবেষণা ও উন্নয়ন প্রকৌশলী: 20 জন

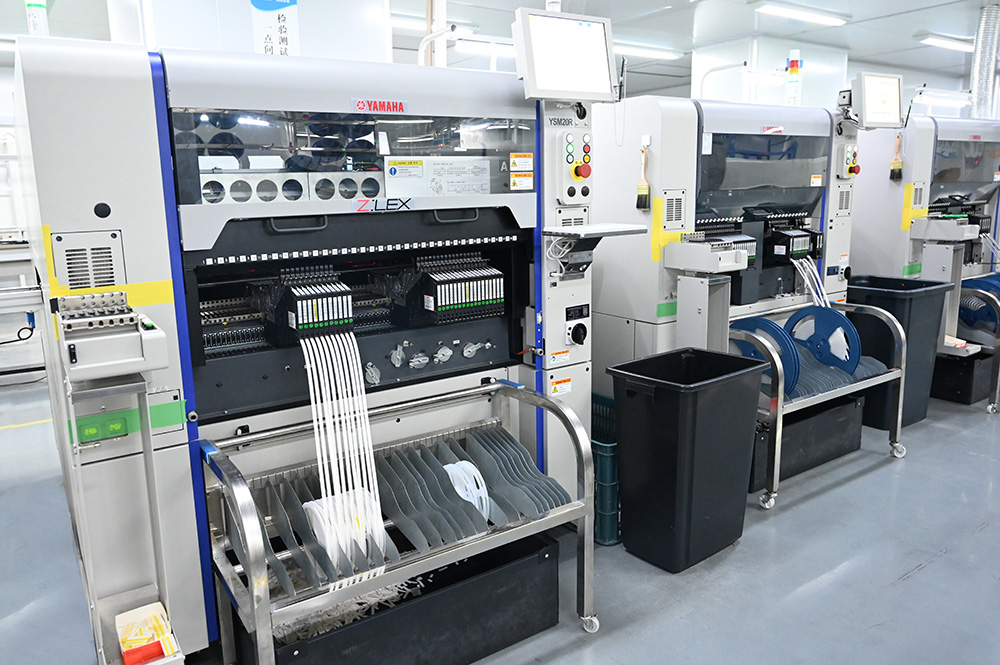

• SMT উত্পাদন লাইন: 6

• ডিআইপি সমাবেশ লাইন: 4

• সমাপ্ত পণ্য সমাবেশ লাইন: 2

• গুণমান সিস্টেম: ISO 9001:2015 প্রত্যয়িত, IPC-610E অনুগত

• রপ্তানি বাজার: উত্তর আমেরিকা, দক্ষিণ আমেরিকা, ইউরোপ, এশিয়া, ওশেনিয়া
