2008 সাল থেকে, ইউনিক্সপ্লোর ইলেক্ট্রনিক্স ISO9001:2015 এবং PCB অ্যাসেম্বলি স্ট্যান্ডার্ড IPC-610E এর সার্টিফিকেশন সহ চীনে উচ্চ মানের ডিজিটাল বিশ্লেষক PCBA ডিজাইন এবং উৎপাদনে বিশেষজ্ঞ।
আপনি যদি চীনে তৈরি উচ্চ মানের ডিজিটাল বিশ্লেষক পিসিবিএ খুঁজছেন, তবে ইউনিক্সপ্লোর ইলেকট্রনিক্সের চেয়ে আর তাকাবেন না। আমরা প্রতিযোগীতামূলক মূল্য এবং চমৎকার বিক্রয়োত্তর পরিষেবাতে পণ্যের একটি বৈচিত্র্যপূর্ণ নির্বাচন অফার করি। আমরা পারস্পরিক উপকারী সম্পর্ক স্থাপনের জন্য সম্ভাব্য অংশীদারদের সাথে কাজ করতেও আগ্রহী।

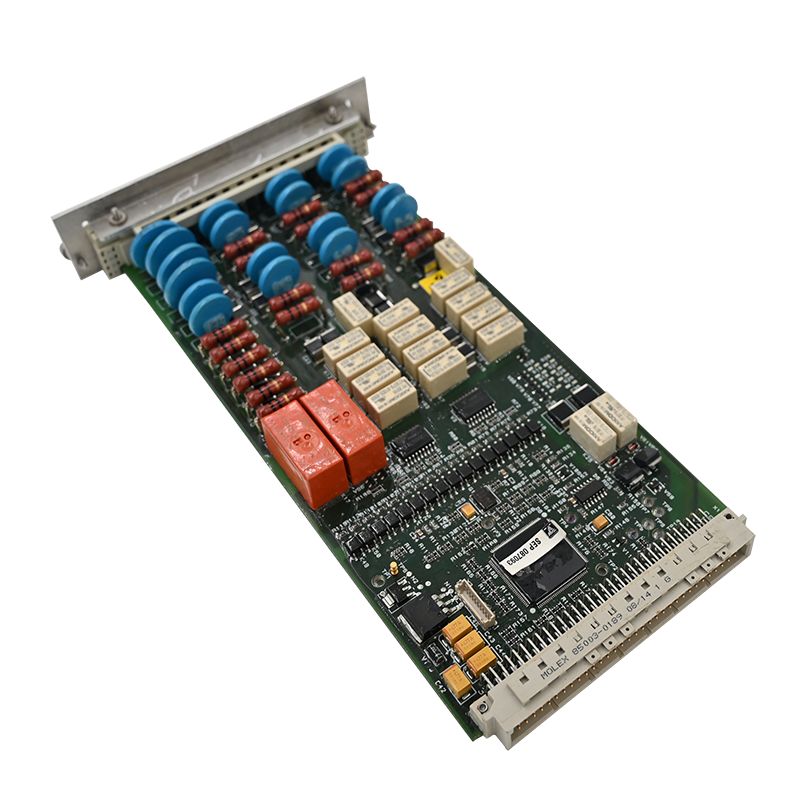

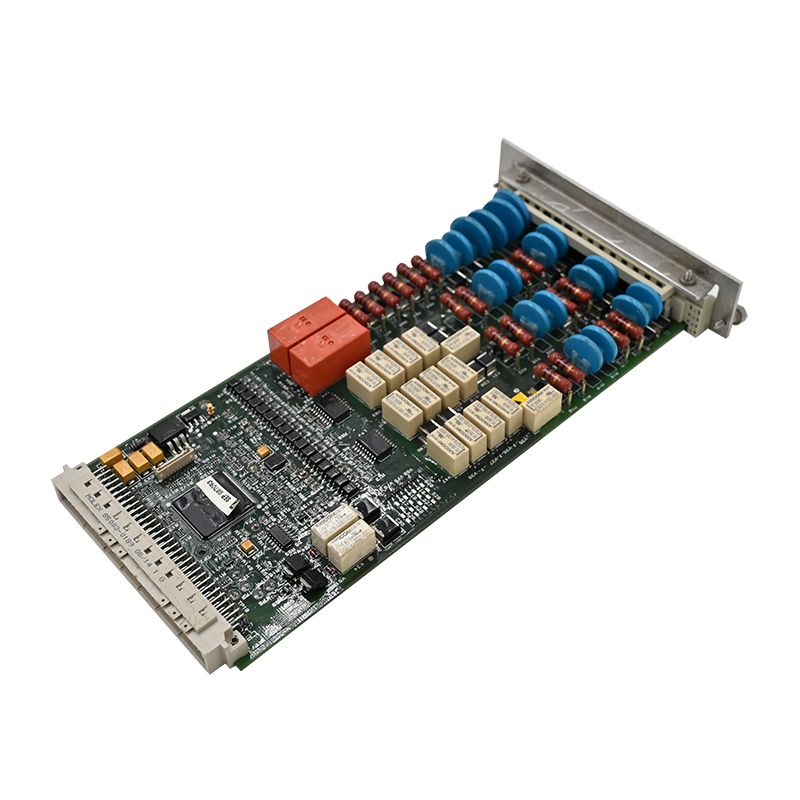

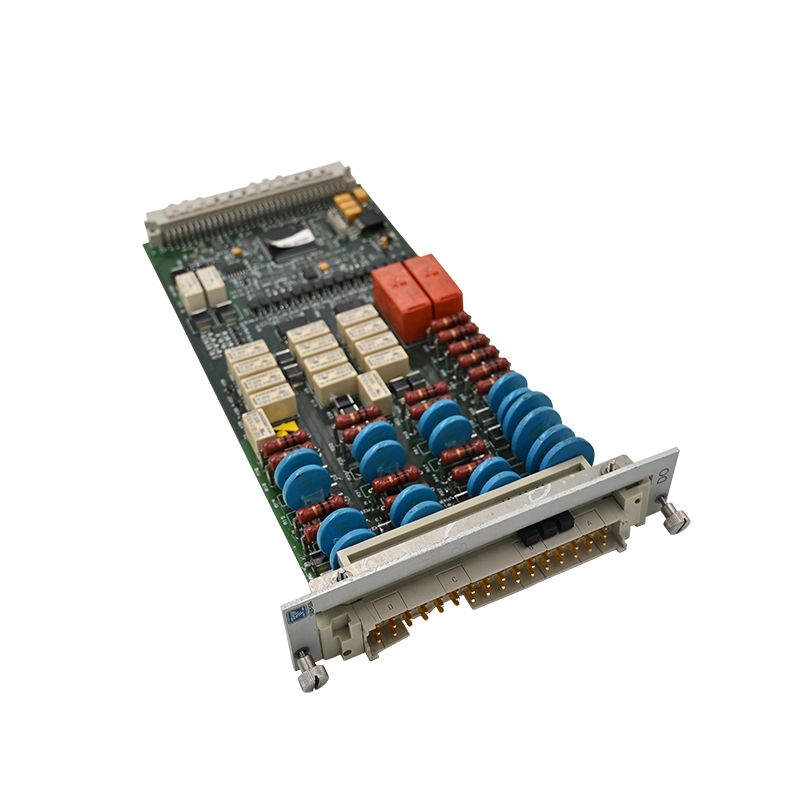

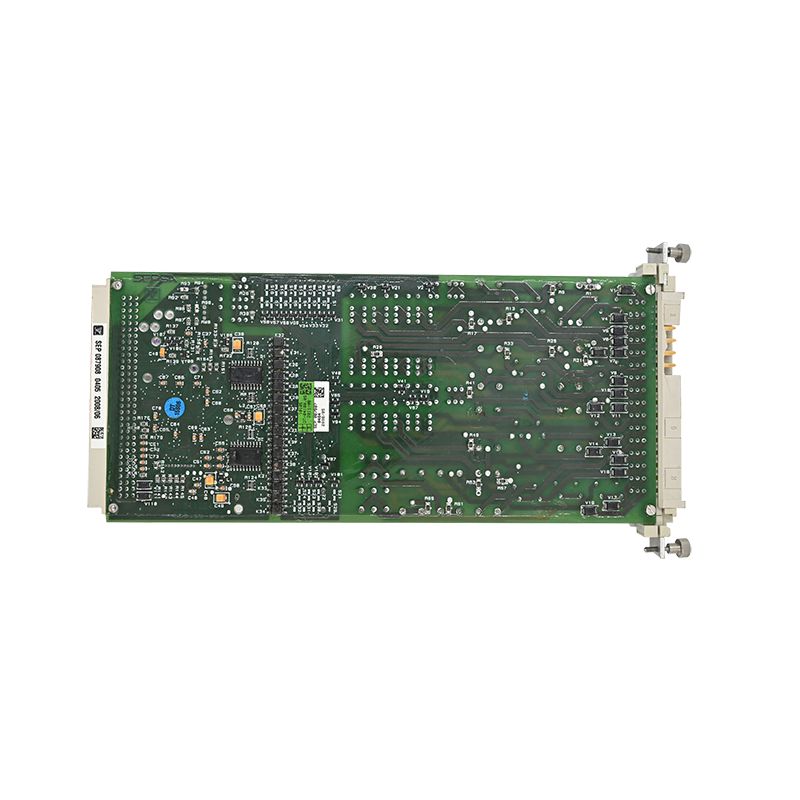

ডিজিটাল বিশ্লেষক PCBA ব্যবহারকারীদের চাহিদা মেটাতে বিভিন্ন ধরনের এবং অ্যাপ্লিকেশন ক্ষেত্র ডিজাইন এবং অপ্টিমাইজ করতে পারে। এর প্রধান কাজগুলির মধ্যে রয়েছে সংকেত সংগ্রহ, বিশ্লেষণ সংকেত, ডেটা প্রক্রিয়াকরণ এবং ফলাফল প্রদর্শন।
এর সার্কিট বোর্ড ডিজাইনের জন্য নির্দিষ্ট ডিজিটাল বিশ্লেষক প্রকার এবং প্রয়োগের ক্ষেত্রগুলির উপর ভিত্তি করে নির্বাচন এবং অপ্টিমাইজেশন প্রয়োজন।
সাধারণভাবে বলতে গেলে, ডিজিটাল বিশ্লেষক PCBA-এর নকশাকে নিম্নলিখিত পদক্ষেপগুলি মেনে চলতে হবে:
প্রয়োজনীয়তা নির্ধারণ করুন:সংকেত প্রকার, বিশ্লেষণ অ্যালগরিদম, প্রদর্শন পদ্ধতি যা সংগ্রহ করা প্রয়োজন সহ ডিজিটাল বিশ্লেষকের কার্যকরী প্রয়োজনীয়তা নির্ধারণ করুন।
উপযুক্ত উপাদান নির্বাচন করুন:প্রয়োজনীয় ইলেকট্রনিক উপাদান এবং চিপ নির্বাচন করুন, যেমন ADC (অ্যানালগ ডিজিটাল কনভার্টার), DAC (ডিজিটাল অ্যানালগ কনভার্টার), DSP (ডিজিটাল সিগন্যাল প্রসেসর) ইত্যাদি।
ডিজাইন সার্কিট:সিগন্যাল সংগ্রহ, প্রক্রিয়াকরণ এবং প্রদর্শনের মতো সার্কিট সহ নির্বাচিত ইলেকট্রনিক উপাদান এবং চিপ ডিজাইন সার্কিট অনুযায়ী।
ডিবাগিং এবং অপ্টিমাইজেশান:সার্কিট বোর্ডের উত্পাদন সম্পন্ন হওয়ার পরে, সার্কিট বোর্ড স্বাভাবিকভাবে কাজ করতে পারে এবং প্রয়োজনীয়তা পূরণ করতে পারে তা নিশ্চিত করতে ডিবাগ এবং অপ্টিমাইজ করুন।
এটা লক্ষ করা উচিত যে ডিজিটাল বিশ্লেষক PCBA এর ডিজাইনে উচ্চ নির্ভুলতা, উচ্চ স্থিতিশীলতা এবং উচ্চ নির্ভরযোগ্যতার বৈশিষ্ট্য থাকা প্রয়োজন। একই সময়ে, এটি পরিচালনা এবং বজায় রাখা সহজ, যাতে ব্যবহারকারীরা সহজেই ব্যবহার এবং মেরামত করতে পারে। অতএব, নকশা এবং উত্পাদন প্রক্রিয়ার সময় কঠোর পরীক্ষা এবং পরিদর্শন প্রয়োজন।
ইউনিক্সপ্লোর আপনার ইএমএস প্রকল্পের জন্য ওয়ান-স্টপ টার্নকি পরিষেবা সরবরাহ করে। আপনার বোর্ড বিল্ডিংয়ের জন্য নির্দ্বিধায় আমাদের সাথে যোগাযোগ করুন, আমরা আপনার পাওয়ার পরে 24 ঘন্টার মধ্যে একটি উদ্ধৃতি দিতে পারিগারবার ফাইলএবংBOM তালিকা!
প্যারামিটার | সামর্থ্য |
স্তর | 1-40 স্তর |
সমাবেশের ধরন | থ্রু-হোল (THT), সারফেস মাউন্ট (SMT), মিশ্র (THT+SMT) |
ন্যূনতম উপাদান আকার | 0201(01005 মেট্রিক) |
সর্বাধিক উপাদান আকার | 2.0 in x 2.0 in x 0.4 in (50 mm x 50 mm x 10 mm) |
উপাদান প্যাকেজ প্রকার | BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, ইত্যাদি |
ন্যূনতম প্যাড পিচ | QFP এর জন্য 0.5 মিমি (20 mil), QFN, 0.8 mm (32 mil) BGA এর জন্য |
ন্যূনতম ট্রেস প্রস্থ | 0.10 মিমি (4 মিল) |
ন্যূনতম ট্রেস ক্লিয়ারেন্স | 0.10 মিমি (4 মিল) |
ন্যূনতম ড্রিল আকার | 0.15 মিমি (6 মিল) |
বোর্ডের সর্বোচ্চ আকার | 18 ইঞ্চি x 24 ইঞ্চি (457 মিমি x 610 মিমি) |
বোর্ডের পুরুত্ব | 0.0078 ইঞ্চি (0.2 মিমি) থেকে 0.236 ইঞ্চি (6 মিমি) |
বোর্ড উপাদান | সিইএম-৩,এফআর-২,এফআর-৪, হাই-টিজি, এইচডিআই, অ্যালুমিনিয়াম, উচ্চ ফ্রিকোয়েন্সি, এফপিসি, রিজিড-ফ্লেক্স, রজার্স ইত্যাদি। |
সারফেস ফিনিশ | OSP, HASL, Flash Gold, ENIG, Gold Finger, ইত্যাদি। |
সোল্ডার পেস্ট টাইপ | নেতৃত্বাধীন বা সীসা-মুক্ত |
তামার পুরুত্ব | 0.5OZ - 5 OZ |
সমাবেশ প্রক্রিয়া | রিফ্লো সোল্ডারিং, ওয়েভ সোল্ডারিং, ম্যানুয়াল সোল্ডারিং |
পরিদর্শন পদ্ধতি | অটোমেটেড অপটিক্যাল ইন্সপেকশন (AOI), এক্স-রে, ভিজ্যুয়াল ইন্সপেকশন |
বাড়িতে পরীক্ষার পদ্ধতি | কার্যকরী পরীক্ষা, প্রোব পরীক্ষা, বার্ধক্য পরীক্ষা, উচ্চ এবং নিম্ন তাপমাত্রা পরীক্ষা |
টার্নরাউন্ড টাইম | স্যাম্পলিং: 24 ঘন্টা থেকে 7 দিন, ভর রান: 10 - 30 দিন |
পিসিবি অ্যাসেম্বলি স্ট্যান্ডার্ড | ISO9001:2015; ROHS, UL 94V0, IPC-610E ক্লাস ll |
1.স্বয়ংক্রিয় সোল্ডারপেস্ট প্রিন্টিং
2.সোল্ডারপেস্ট প্রিন্টিং সম্পন্ন
3.SMT বাছাই এবং স্থান
4.SMT বাছাই এবং স্থান সম্পন্ন
5.রিফ্লো সোল্ডারিংয়ের জন্য প্রস্তুত
6.রিফ্লো সোল্ডারিং সম্পন্ন
7.AOI এর জন্য প্রস্তুত
8.AOI পরিদর্শন প্রক্রিয়া
9.THT উপাদান বসানো
10.তরঙ্গ সোল্ডারিং প্রক্রিয়া
11.THT সমাবেশ সম্পন্ন
12.THT সমাবেশের জন্য AOI পরিদর্শন
13.আইসি প্রোগ্রামিং
14.ফাংশন পরীক্ষা
15.QC চেক এবং মেরামত
16.PCBA কনফর্মাল লেপ প্রক্রিয়া
17.ESD প্যাকিং
18.শিপিং জন্য প্রস্তুত
