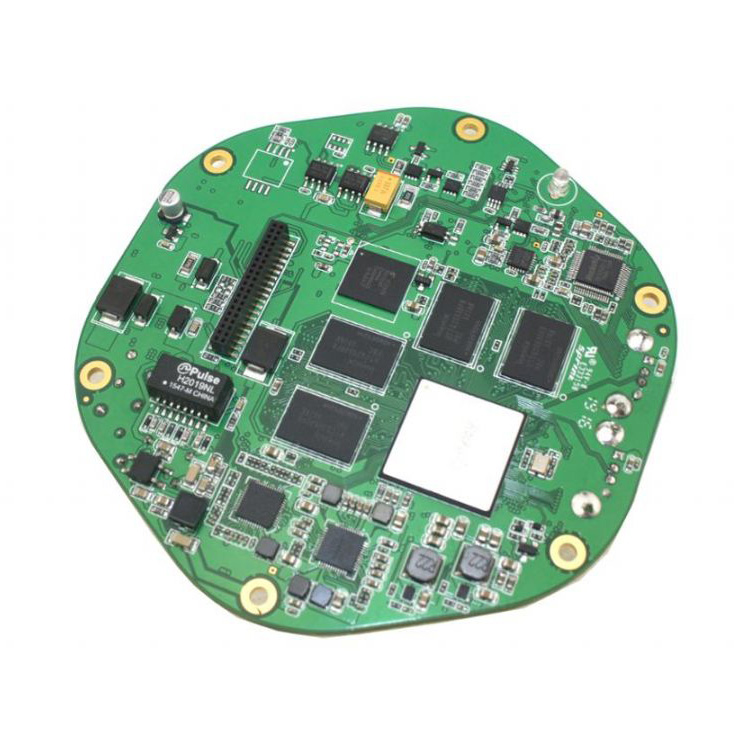

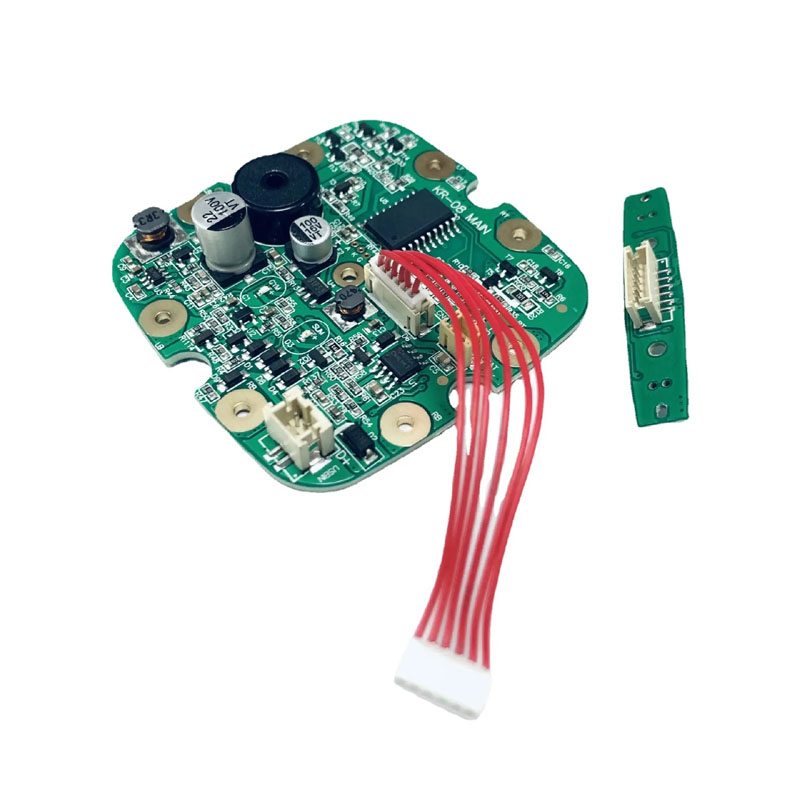

ওয়াটার ফ্লোসার PCBA

পরিবেশগত চাহিদা এবং শ্রেণীবিভাগ

একটি ওয়াটার ফ্লোসার চরম বাথরুমের পরিবেশে কাজ করে যা সরাসরি জলের স্প্ল্যাশ, উচ্চ পরিবেষ্টিত বাষ্প এবং আক্রমনাত্মক রাসায়নিক এক্সপোজার, যেমন টুথপেস্ট এবং মাউথওয়াশের অবশিষ্টাংশ দ্বারা চিহ্নিত করা হয়। স্ট্যান্ডার্ড ইলেকট্রনিক্স দ্রুত ক্ষয়, পরজীবী ফুটো স্রোত, এবং বৈদ্যুতিক শর্ট সার্কিট এই পরিস্থিতিতে আত্মহত্যা করে।

আমাদের প্রকৌশলী PCBA সমাধানগুলি বিশেষভাবে এই গুরুতর পরিবেশগত চাপ সহ্য করার জন্য তৈরি করা হয়েছে, একটি নির্ভরযোগ্য 3-বছরের অপারেটিং পণ্য জীবনচক্রের গ্যারান্টি দেয়।

সাবস্ট্রেট ঝুঁকি প্রশমন

প্রয়োজনীয় সার্টিফিকেশন বিল্ট-ইন: সমস্ত ওয়াটার ফ্লোসার PCBA ফ্যাব্রিকেশন বিশ্বব্যাপী বাধ্যতামূলক অ্যাপ্লায়েন্স রেগুলেশন মেনে চলে: IEC 60335-1 (হাউসহোল্ড অ্যাপ্লায়েন্স সেফটি), UL 60730-1 (স্বয়ংক্রিয় বৈদ্যুতিক নিয়ন্ত্রণ), IPX4/IPX7, ন্যূনতম এবং ন্যূনতম রাসায়নিক ইনগ্রেস / এইচএসইএ প্রমিত পদ্ধতির জন্য পরিবেশ

বেস লেমিনেট নির্বাচন এবং কপার আর্কিটেকচার

বেস ল্যামিনেটের নির্বাচন ক্রমাগত আর্দ্রতা এক্সপোজার অধীনে দীর্ঘমেয়াদী PCBA অখণ্ডতা সংজ্ঞায়িত করে। স্ট্যান্ডার্ড FR-4 কাঁচা কাটা বোর্ডের প্রান্তের মাধ্যমে সহজেই জলীয় বাষ্প শোষণ করে এবং ব্যারেলের মাধ্যমে প্রলেপ দেওয়া হয়, যা 12 মাসের মধ্যে বিপর্যয়কর পরিবাহী অ্যানোডিক ফিলামেন্ট (CAF) শর্ট সার্কিটের দিকে পরিচালিত করে।

স্তরিত গ্রেড তুলনা

• স্ট্যান্ডার্ড FR-4: জল শোষণ 0.10%–0.20%, TG 130°C–140°C। শুধুমাত্র শুষ্ক এলাকার জন্য উপযুক্ত। ওয়াটার ফ্লোসার অ্যাপ্লিকেশনগুলি এড়িয়ে চলুন কারণ এটি দ্রুত CAF ব্যর্থতাকে ট্রিগার করে।

• উচ্চ TG FR-4 [আমাদের মূল নির্বাচন]: জল শোষণ 0.08%–0.12%, TG 170°C। আর্দ্র, বিরতিহীন আর্দ্রতা প্রোফাইলের জন্য আদর্শ পছন্দ।

• হ্যালোজেন-মুক্ত উচ্চ TG FR-4 [প্রস্তাবিত]: জল শোষণ 0.05%–0.08%, TG 150°C। চমৎকার আর্দ্রতা স্থিতিস্থাপকতা সঙ্গে পরিবেশ বান্ধব বিল্ড.

• পলিমাইড: জল শোষণ 0.02%–0.04%, TG 250°C। স্থায়ী ভেজা এক্সপোজার বা অনমনীয়-ফ্লেক্স জোনের জন্য প্রিমিয়াম বিকল্প।

কপার ওজন এবং কলাই বিশেষ উল্লেখ

• বাইরের স্তর কপার: সর্বনিম্ন 1 oz (35 µm) একটি অপ্টিমাইজ করা অ্যান্টি-জারা মার্জিন প্রদান করতে।

• অভ্যন্তরীণ স্তর কপার: অভ্যন্তরীণ মোটর হস্তক্ষেপের বিরুদ্ধে সংকেত অখণ্ডতা সুরক্ষিত করতে ন্যূনতম 0.5 oz (18 µm)।

• প্লেটেড থ্রু-হোলস (PTH): ব্যারেলের ভিতরে ন্যূনতম 25 µm কপার প্লেটিং পুরুত্ব একটি হারমেটিক, বায়ুরোধী আর্দ্রতা সীল তৈরি করতে।

• সারফেস ফিনিশ: কঠোরভাবে ENIG (ইলেক্ট্রোলেস নিকেল ইমারসন গোল্ড) ব্যবহার করে। আমরা ওয়াটার ফ্লোসার PCBA-এর জন্য HASL (হট এয়ার সোল্ডার লেভেলিং) সম্পূর্ণরূপে নিষিদ্ধ করি কারণ উন্মুক্ত টিন-লিড অ্যালয় 90 দিনের মধ্যে মাউথওয়াশ বাষ্পে ক্ষয় হয়ে যায়।

লেয়ার স্ট্যাক-আপ এবং মেকানিক্যাল ডিজাইন

আপনার পণ্যের স্থাপত্যের উপর নির্ভর করে, আমরা উচ্চ-ফ্রিকোয়েন্সি পাম্প নয়েজ (EMI) এবং কাঠামোগত ব্যবধান সীমার বিরুদ্ধে লড়াই করার জন্য উপযোগী মাল্টি-লেয়ার কনফিগারেশন সরবরাহ করি:

• বেসিক টিয়ার (শুধুমাত্র বোতাম এবং পাম্প): একটি অপ্টিমাইজড 2-লেয়ার হাই TG FR-4 সাবস্ট্রেটের উপর তৈরি, উচ্চ-গ্রেড শিল্প আর্দ্রতা প্রতিরক্ষার সাথে খরচ-দক্ষতার ভারসাম্য।

• স্মার্ট/প্রিমিয়াম টিয়ার (প্রেশার সেন্সর, এলসিডি/এলইডি ডিসপ্লে, ব্লুটুথ, ইউএসবি-সি ফাস্ট চার্জিং): 4-লেয়ার স্ট্যাকআপ সহ ইঞ্জিনিয়ারড। দ্বৈত অভ্যন্তরীণ কঠিন গ্রাউন্ড প্লেনগুলি পাম্প ইএমএফ থেকে সংবেদনশীল এমসিইউ সংকেতগুলিকে রক্ষা করে এবং অভ্যন্তরীণ আর্দ্রতার বিস্তারের বিরুদ্ধে একটি নির্দিষ্ট শারীরিক ব্লক হিসাবে কাজ করে।

বেধ এবং অনমনীয়-ফ্লেক্স ইন্টিগ্রেশন

• 1.0 মিমি পুরুত্ব: কম্প্যাক্ট, এরগোনমিক হ্যান্ডহেল্ড হ্যান্ডেলগুলির জন্য ডিজাইন করা হয়েছে যার জন্য কাঠামোগত তত্পরতা এবং ড্রপ প্রতিরোধের প্রয়োজন।

• 1.6 মিমি পুরুত্ব: কাউন্টারটপ বেস স্টেশনগুলির জন্য ডিজাইন করা হয়েছে; সর্বাধিক অনমনীয়তা এবং সর্বনিম্ন দেশীয় জলীয় বাষ্প ছড়িয়ে দেওয়ার হার অফার করে।

• রিজিড-ফ্লেক্স পিসিবি স্পেশালাইজেশন: আল্ট্রা-প্রিমিয়াম কমপ্যাক্ট হ্যান্ডেলগুলির জন্য, আমরা কঠোর-ফ্লেক্স নির্মাণকে সমর্থন করি যেখানে ব্যাটারি একটি নমনীয় পলিমাইড লেজের মাধ্যমে একটি কভারলে সুরক্ষিত থাকে। এটি ব্যর্থতা-প্রবণ তারের জোতা দূর করে এবং সামগ্রিক সমাবেশ IPX রেটিংকে উল্লেখযোগ্যভাবে আপগ্রেড করে।

ডুয়াল-ডিফেন্স: কনফরমাল লেপ এবং কম্পোনেন্ট সিলিং

রোবোটিক নির্বাচনী কনফরমাল আবরণ

এমনকি সেরা সাবস্ট্রেটের জন্য প্রতিদিনের বাথরুমের আর্দ্রতা থেকে বাঁচতে একটি বায়ুরোধী পৃষ্ঠের আবরণ প্রয়োজন।

• যথার্থ মাল্টি-অক্সিস স্বয়ংক্রিয় স্প্রে করা: আমাদের স্বয়ংক্রিয় রোবোটিক লাইনগুলি একটি অভিন্ন প্রতিরক্ষামূলক স্তর প্রয়োগ করে যখন টাইপ-সি পোর্ট, ব্যাটারি পরিচিতি এবং বুজার পোর্টের মতো অবিকল জায়গাগুলিকে অবশ্যই মাস্কিং করে।

• 0.1% ফ্লুরোসিং ডাই সহ UV পরিদর্শন: একটি বিশেষ UV সূচক রঞ্জক আবরণে মিশ্রিত করা হয়, যা উচ্চ-গতির অপটিক্যাল স্বয়ংক্রিয় স্ক্যানারগুলিকে পিনহোল ফাঁক ছাড়াই 25 µm এর অভিন্ন ন্যূনতম পুরুত্ব যাচাই করতে সক্ষম করে।

কম্পোনেন্ট-লেভেল ইন্টারফেস সিলিং স্পেক্স

1. ইউএসবি-সি পোর্ট: একটি সিলিকন কম্প্রেশন গ্যাসকেট এবং রাবার ক্যাপ দিয়ে লাগানো, পোর্ট বন্ধ হয়ে গেলে IPX4 সিলিং অর্জন করা।

2. স্পর্শকাতর সুইচ: আইপিএক্স 5 লোকালাইজড ইনগ্রেস ডিফেন্সে আঘাত করার জন্য গম্বুজের উপরে একটি শক্তিশালী রাবার বুট দিয়ে ওভার-মোল্ড করা হয়েছে।

3. পাম্প সংযোগকারী: সম্পূর্ণ IPX7 অস্থায়ী ডুবো সুরক্ষার জন্য ইপোক্সি পটিং যৌগ পূরণের মাধ্যমে সম্পূর্ণরূপে আবদ্ধ।

4. চার্জিং কন্টাক্ট পিন (পোগো পিন): 30 µ ইঞ্চি সর্বনিম্ন ভারী সোনার প্রলেপ (হার্ড গোল্ড) এবং ও-রিং সিল দিয়ে কঠোরভাবে নির্দিষ্ট করা হয়েছে। স্ট্যান্ডার্ড নিকেল-প্লেটেড পিনগুলি ভেজা বাথরুমে প্রতিদিন চার্জ করার 6 মাসের মধ্যে ক্ষয়প্রাপ্ত হয় এবং ব্যর্থ হয়। আমাদের ভারী সোনার ট্যাবগুলি যোগাযোগ প্রতিরোধের অবনতি ছাড়াই 20,000 ভেজা সংযোগ চক্র সহ্য করে।

কঠোর উত্পাদন গুণমান পরীক্ষা প্রবাহ

ইউনিক্সপ্লোর ওয়াটার ফ্লোসার পিসিবিএ-এর প্রতিটি তৈরি প্রচুর পরিমাণে প্রেরণের আগে নিবিড় আর্দ্রতা-সিমুলেশন গুণমান পরীক্ষায় উত্তীর্ণ হতে হবে:

1. আর্দ্রতা এনভায়রনমেন্টাল সোক: 40°C তাপমাত্রায় 48 ঘন্টা এবং 93% RH (অ ঘনীভূত)। পাসের মানদণ্ড: কোন দৃশ্যমান অক্সিডেশন নেই; যেকোনো দুটি নেটওয়ার্কের মধ্যে অন্তরণ প্রতিরোধ (IR > 10 MΩ)।

2. IPX4 জল স্প্রে পরীক্ষা: আবরণ স্তরের নীচে শূন্য তরল প্রবেশ যাচাই করতে 10 মিনিটের একটানা দোদুল্যমান মাল্টি-অ্যাঙ্গেল টিউব স্প্রে।

3. হাই-ভোল্টেজ ইনসুলেশন চেক: IR > 50 MΩ পোস্ট আর্দ্রতা ভিজিয়ে নিশ্চিত করতে প্রাথমিক ব্যাটারি টার্মিনাল এবং গ্রাউন্ড প্লেনের মধ্যে 500V DC প্রয়োগ করুন।

4. পোস্ট-স্ট্রেস কার্যকরী যাচাইকরণ: লোডের অধীনে ফুল-সাইকেল পাম্প অ্যাকচুয়েশন। জিরো মাইক্রো-কন্ট্রোলার (MCU) রিসেট, টাইমিং স্টাটার, বা মিথ্যা শুরু সহ্য করা হয়।

ইঞ্জিনিয়ারিং FAQ এবং প্রযুক্তিগত সংক্ষিপ্ত

যদি আমি খরচ কমাতে কনফর্মাল আবরণের একটি পুরু স্তর প্রয়োগ করি তাহলে আমি কি ওয়াটার ফ্লোসার PCBA এর জন্য স্ট্যান্ডার্ড FR-4 ব্যবহার করতে পারি?

উত্তর: একেবারে না। এটি একটি সাধারণ ম্যানুফ্যাকচারিং ফাঁদ যা উচ্চ ফিল্ড-রিটার্ন হারের দিকে নিয়ে যায়। কনফর্মাল আবরণ তিনটি গুরুত্বপূর্ণ পথ সিল করতে পারে না:

1. আনকোটেড ভায়া ব্যারেল: জলীয় বাষ্প ক্যাপিলারি অ্যাকশনের মাধ্যমে স্ট্যান্ডার্ড FR-4-এর অভ্যন্তরীণ গ্লাস ফাইবার বুনে পাশ্ববর্তীভাবে ভ্রমণ করে, নীচে থেকে উপাদান প্যাডে পৌঁছায়। বারবার আর্দ্রতা চক্রের পরে, সাদা পরিবাহী লবণের অবশিষ্টাংশগুলি তৈরি হয়, ব্রিজিং উপাদান।

2. রুটেড এজস (এজ উইকিং): বোর্ড রাউটিং কাঁচা লেমিনেটের প্রান্তগুলিকে উন্মুক্ত করে দেয়। সারফেস টেনশনের কারণে আবরণগুলি তীক্ষ্ণ কোণ থেকে পিছিয়ে যায়, যেখানে বাথরুমের বাষ্প প্রবেশ করে 0.5 মিমি মাইক্রো-গ্যাপ ফেলে।

3. কম্পোনেন্ট আন্ডারসাইডস: আবরণ বাইরের শেলকে ঢেকে রাখে কিন্তু লো-প্রোফাইল এসএমটি ক্যাপাসিটর এবং প্রতিরোধকের নীচে পুরোপুরি প্রবেশ করতে পারে না। আটকে থাকা আর্দ্রতা ফ্লাক্সের অবশিষ্টাংশগুলিকে হাইড্রোলাইজ করে, আয়নিক দূষণ তৈরি করে যা স্বতঃস্ফূর্ত, অপ্রণোদিত পাম্প শুরু করে।

   আমাদের সমাধান: ENIG এবং এজ-বিড ইপোক্সি ডিসপেন্সিং সহ উচ্চ TG FR-4 তিন-স্তর সুরক্ষা প্রদান করে যা 95% RH-এ সহজেই 3 বছরের বেশি বেঁচে থাকে।

আপনার টার্নকি ইএমএস পার্টনার: ইউনিক্সপ্লোর ইলেকট্রনিক্স

একটি ওয়াটার ফ্লোসার PCBA সরবরাহকারী নির্বাচন করার সময়, দীর্ঘমেয়াদী প্রকৌশল নির্ভরযোগ্যতা এবং কঠোর মান নিয়ন্ত্রণ গুরুত্বপূর্ণ। ইউনিক্সপ্লোর ইলেকট্রনিক্স আপনার ডিজাইনকে নির্বিঘ্নে জীবন্ত করার জন্য উন্নত ক্ষমতা এবং শিল্প পরিকাঠামো প্রদান করে:

l ওয়ান-স্টপ টার্নকি ইএমএস পরিষেবা: আমরা আপনার সমগ্র পণ্যের জীবনচক্র পরিচালনা করি, পরিকল্পিত অপ্টিমাইজেশান এবং কম্পোনেন্ট ডিএফএম পর্যালোচনা থেকে শুরু করে গ্লোবাল পার্টস সংগ্রহ, এসএমটি এবং ডিআইপি সমাবেশ, ফার্মওয়্যার প্রোগ্রামিং, কার্যকরী পরীক্ষা (এফসিটি), স্বয়ংক্রিয় কনফর্মাল আবরণ, চূড়ান্ত বক্স বিল্ডিং এবং বিশেষ প্যাকেজিং।

l প্রত্যয়িত গুণমান মান: আমাদের সমগ্র উত্পাদন বাস্তুতন্ত্র ISO 9001:2015-এ প্রত্যয়িত, এবং সমস্ত ইলেকট্রনিক সমাবেশ অনুশীলনগুলি কঠোরভাবে আন্তর্জাতিক IPC-A-610E মান মেনে চলে, কোল্ড সোল্ডার জয়েন্ট বা কম্পোনেন্ট মিসলাইনমেন্টের ঝুঁকি দূর করে৷

l উন্নত ইন-হাউস প্রোডাকশন পাওয়ার: আমরা 3,000 বর্গ মিটারের বেশি বিস্তৃত একটি অ্যান্টি-স্ট্যাটিক ম্যানুফ্যাকচারিং প্ল্যান্ট পরিচালনা করি, 20 জন বিশেষজ্ঞ R&D এবং প্রক্রিয়া প্রকৌশলীদের দ্বারা সমর্থিত। আমাদের সুবিধা বৈশিষ্ট্য:

1. 6 হাই-স্পিড ইয়ামাহা এসএমটি প্রোডাকশন লাইন

2. তরঙ্গ সোল্ডারিং সহ 4 যথার্থ ডিআইপি সমাবেশ লাইন

3. 2 বিশেষায়িত বার্ন-ইন/এজিং টেস্ট রুম

4. 2 উচ্চ এবং নিম্ন তাপমাত্রা পর্যায়ক্রমে আর্দ্র তাপ পরীক্ষার চেম্বার, সমস্ত পরিবেশগত বৈধতা পরীক্ষাগুলি ব্যাপকভাবে অভ্যন্তরীণভাবে করা হয়েছে তা নিশ্চিত করে৷

l নমনীয় অর্ডার স্কেলিং (কোনও MOQ): আমাদের চটপটে উত্পাদন কাঠামো আপনার বৃদ্ধিকে সমর্থন করার জন্য অপ্টিমাইজ করা হয়েছে। আমরা একটি কঠোর নূন্যতম অর্ডারের পরিমাণ (কোনও MOQ) নীতি বজায় রাখি, যা আমাদেরকে একই অভিজাত নির্ভুলতার সাথে দ্রুত প্রোটোটাইপ পরীক্ষা, ছোট পাইলট রান এবং বৃহৎ গণ-উৎপাদন ভলিউম পরিচালনা করতে সক্ষম করে।

l গ্লোবাল রিচ এবং কমিউনিকেশন: আমাদের আন্তর্জাতিক প্রযুক্তিগত বিক্রয় দল ইংরেজি, ফ্রেঞ্চ, রাশিয়ান এবং আরবি ভাষায় সম্পূর্ণ সাবলীল। পশ্চিম ইউরোপ (35%), উত্তর আমেরিকা (20%) এবং ওশেনিয়া (20%) সহ উচ্চ-সম্পাদনা বাজারগুলি পরিবেশন করার গভীর অভিজ্ঞতার সাথে, আমরা বিশ্বব্যাপী ব্যক্তিগত যত্ন ইলেকট্রনিক নিরাপত্তা সম্মতি মানগুলি সম্পূর্ণরূপে বুঝতে পারি।

আজই আমাদের সাথে যোগাযোগ করুন: আপনার কাস্টমাইজড ওয়াটার ফ্লোসার PCB ডিজাইন, BOM তালিকা, বা DFM অনুসন্ধানগুলি আমাদের ইঞ্জিনিয়ারিং ডেস্কে পাঠান। আমাদের দল 24 ঘন্টার মধ্যে একটি ব্যাপক উত্পাদনযোগ্যতা বিশ্লেষণ এবং একটি অপ্টিমাইজ করা টার্নকি উদ্ধৃতি প্রদান করবে।
