ম্যাসেজ গান পিসিবিএ তৈরির পদ্ধতি কী: একটি 20-বছরের ম্যানুফ্যাকচারিং গাইড

ম্যাসেজ বন্দুক PCBA উত্পাদন উচ্চ বর্তমান হ্যান্ডলিং, brushless মোটর নিয়ন্ত্রণ, এবং ব্যবহারকারী নিরাপত্তা দাবি করে. মোটর ড্রাইভ ইলেকট্রনিক্স তৈরির দুই দশক পরে, আমি দেখেছি ডিজাইনগুলি অতিরিক্ত গরম হয়ে যায়, লোডের নিচে গতি হারায় বা ব্যাটারির ঝুঁকি তৈরি করে। এই ধাপে ধাপে পদ্ধতিটি উপাদান নির্বাচন থেকে চূড়ান্ত পরীক্ষা পর্যন্ত সমগ্র উৎপাদন কর্মপ্রবাহকে কভার করে।

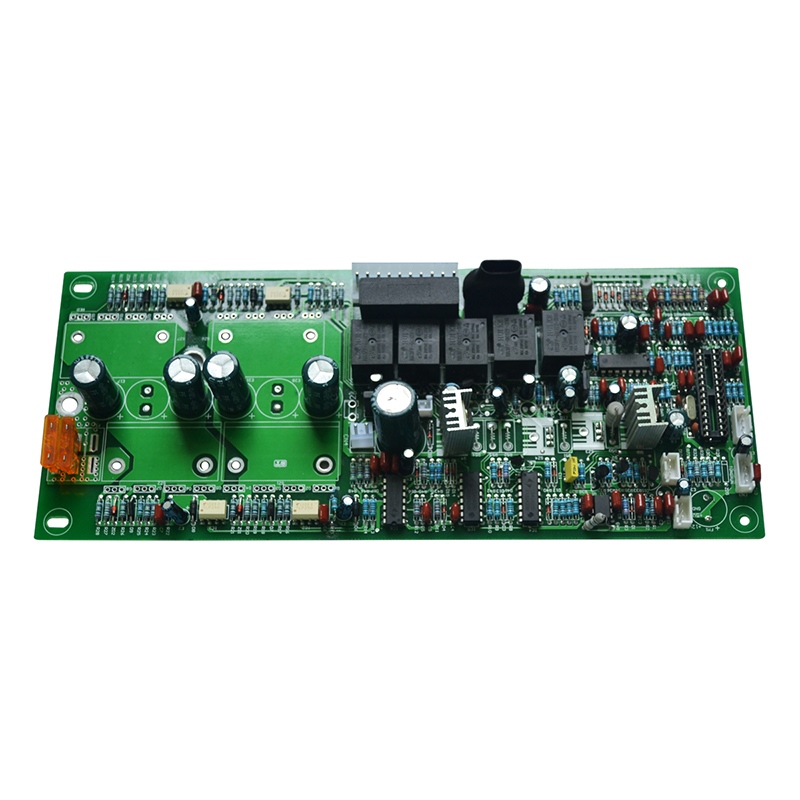

ম্যাসেজ গান PCBA জন্য স্ট্যান্ডার্ড উত্পাদন প্রবাহ

প্রতিটি ম্যাসেজ বন্দুক PCBA একটি 9-পদক্ষেপ ক্রম অনুসরণ করে। যেকোনো ধাপ এড়িয়ে গেলে ক্ষেত্রে ব্যর্থতার হার বেড়ে যায়।

ধাপ 1 - উপাদান সংগ্রহ এবং ইনকামিং পরিদর্শন

পরীক্ষা: প্রতিটি লট থেকে 50টি MOSFET এর নমুনা। 25°C এবং 80°C এ Rds(চালু) পরিমাপ করুন। উচ্চ তাপমাত্রায় 7 mΩ এর বেশি লট প্রত্যাখ্যান করুন।

ধাপ 2 - সোল্ডার পেস্ট স্টেনসিল এবং মুদ্রণ

গুরুত্বপূর্ণ: স্টেপ স্টেনসিল ব্যবহার করুন – MOSFET-এর অধীনে 0.12 মিমি পুরু, MCU এবং সেন্সরগুলির অধীনে 0.10 মিমি। একটি বেধ একাই খোলে বা সেতুর কারণ হয়।

ধাপ 3 – SMT সমাবেশ এবং রিফ্লো

• প্লেসমেন্ট অর্ডার: হল সেন্সর → প্যাসিভ → MOSFETs → MCU → সংযোগকারী
• রিফ্লো প্রোফাইল: সর্বোচ্চ 245°C 10 সেকেন্ডের জন্য (লিড-মুক্ত)
• নাইট্রোজেন বায়ুমণ্ডল - QFN প্যাকেজগুলির জন্য প্রয়োজনীয় (MCU, গেট ড্রাইভার)
• এক্স-রে পরিদর্শন - MOSFET প্যাডের অধীনে শূন্যতা পরীক্ষা করার জন্য বাধ্যতামূলক (ভয়েড <20%)

ধাপ 4 - থ্রু-হোল উপাদানগুলির জন্য নির্বাচনী সোল্ডারিং

ম্যাসেজ বন্দুক PCBA প্রায়ই যান্ত্রিক শক্তির জন্য গর্ত অংশের প্রয়োজন হয়:

গর্ত অংশ মাধ্যমে reflow না. তাদের প্লাস্টিকের দেহগুলি 245 ডিগ্রি সেলসিয়াস ওভেনে গলে যায়।

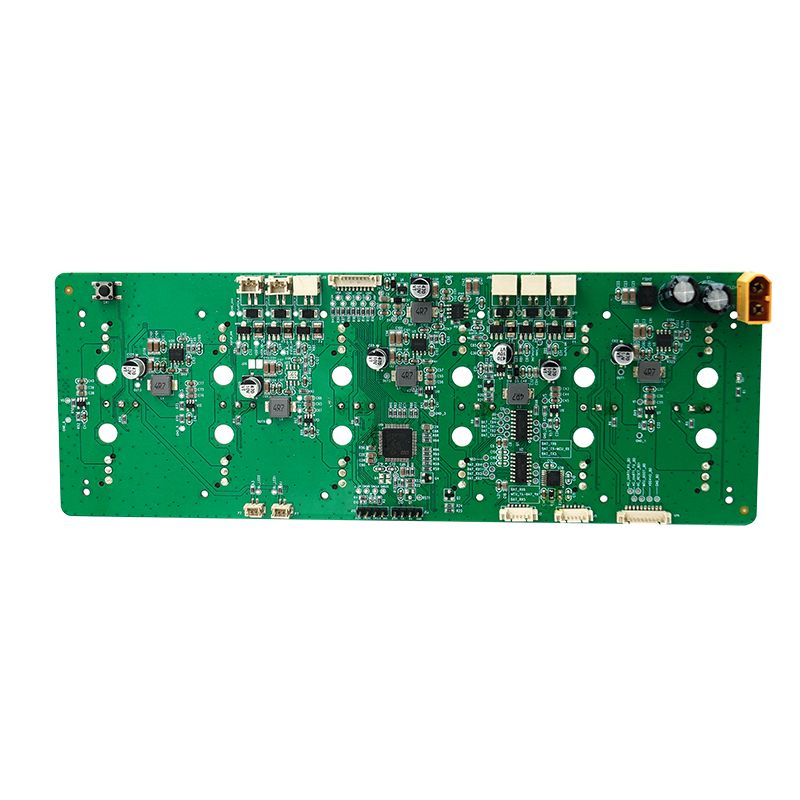

ম্যাসেজ গান PCBA জন্য মোটর ড্রাইভ সার্কিট ডিজাইন

মোটর ড্রাইভ বিভাগ স্টল বর্তমান পরিচালনা এবং ব্যাটারি চালানোর সময় নির্ধারণ করে।

থ্রি-ফেজ ব্রাশলেস ডিসি (বিএলডিসি) মোটর ড্রাইভ

তাপীয় নকশা: প্রতিটি MOSFET 20A এ 2W পর্যন্ত ছড়িয়ে পড়ে। নীচে তামার ঢালার সাথে সংযোগকারী তাপীয় ভায়া (9 প্রতি MOSFET) ব্যবহার করুন (2 oz সর্বনিম্ন)।

ব্যাটারি এবং চার্জিংয়ের জন্য পাওয়ার ম্যানেজমেন্ট

জটিল নিরাপত্তা: দুটি স্বাধীন ওভারকারেন্ট সুরক্ষা পথ ব্যবহার করুন - একটি গেট ড্রাইভারে, একটি ব্যাটারি সুরক্ষা আইসিতে৷ একটি একক ত্রুটি মোটর uncommanded চালানোর অনুমতি দেওয়া উচিত নয়.

ফার্মওয়্যার প্রোগ্রামিং এবং ক্রমাঙ্কন

কোন ম্যাসেজ বন্দুক PCBA সম্পূর্ণ ক্রমাঙ্কন ছাড়া উত্পাদন ছেড়ে.

প্রোগ্রামিং সিকোয়েন্স

1. বুটলোডার ফ্ল্যাশ - SWD বা UART এর মাধ্যমে (5 সেকেন্ড)
2. ক্রমাঙ্কন ধ্রুবক - EEPROM বা MCU ফ্ল্যাশে সংরক্ষিত
3. স্পিড লুকআপ টেবিল - PWM ডিউটি ​​বনাম টার্গেট RPM (12 পয়েন্ট)
4. স্টল সনাক্তকরণ থ্রেশহোল্ড - বর্তমান সীমা 22A ± 1A এ সেট করা হয়েছে

ক্রমাঙ্কন পরামিতি বোর্ড প্রতি সংরক্ষিত

কেন ক্রমাঙ্কন গুরুত্বপূর্ণ: প্রতি-বোর্ড হল ক্রমাঙ্কন ব্যতীত, মোটর কম গতিতে শ্রবণযোগ্য হুইন তৈরি করে। ব্যবহারকারীরা ম্যাসেজ বন্দুকগুলিকে প্রত্যাখ্যান করে যা ত্রুটিপূর্ণ শোনায়।

সমাবেশ এবং যান্ত্রিক ইন্টিগ্রেশন

PCBA অকেজো যদি এটি হ্যান্ডেলের সাথে ফিট না হয় বা তাপ নষ্ট করে না।

তাপ সিঙ্ক এবং তাপ ইন্টারফেস

পরীক্ষা: 2800 RPM এ 30 মিনিটের জন্য ম্যাসেজ বন্দুক PCBA চালান। MOSFET কেসের তাপমাত্রা অবশ্যই 85°C এর নিচে থাকতে হবে।

তারের জোতা এবং সংযোগকারী স্ট্রেন ত্রাণ

• ব্যাটারির তারগুলি - সোল্ডার করা তারপর সিলিকন দিয়ে আঠালো (ফ্লেক্স ক্লান্তি প্রতিরোধ করে)
• মোটর ফেজ তারগুলি - লকিং ল্যাচ সহ JST সংযোগকারী (ন্যূনতম 20 চক্র)
• বোতাম ফ্লেক্স কেবল - ZIF সংযোগকারী, 0.5 মিমি পিচ, সন্নিবেশের পরে আঠালো

উত্পাদন পরীক্ষা এবং গুণমান নিয়ন্ত্রণ

প্রতিটি ম্যাসেজ বন্দুক PCBA সমাবেশের আগে এই পাঁচটি পরীক্ষা পাস করতে হবে।

বার্ন-ইন এবং ভাইব্রেশন টেস্ট

এর জন্য উত্পাদনের 5% নমুনা:

• 2400 RPM-এ 6 ঘন্টা - MCU সেন্সরের মাধ্যমে MOSFET তাপমাত্রা নিরীক্ষণ করুন
• এলোমেলো কম্পন - 5 গ্রাম, 30 মিনিট (ড্রপ করা টুল সিমুলেট করে)
• চার্জ-ডিসচার্জ চক্র - 3 চক্র (প্রটেকশন আইসি যাচাই করে)

FAQ - ম্যাসেজ গান PCBA উত্পাদন সম্পর্কে সাধারণ প্রশ্ন

প্রশ্ন 1: শরীরের চাপে ম্যাসেজ বন্দুক PCBA শক্তি হারানোর কারণ কী?

উত্তর: প্রাথমিক কারণ হল হাই-সাইড MOSFET-এর জন্য অপর্যাপ্ত গেট ড্রাইভ শক্তি। চাপ যখন মোটর লোড বাড়ায়, তখন BLDC কন্ট্রোলার কারেন্ট বাড়ানোর চেষ্টা করে। যদি বুটস্ট্র্যাপ ক্যাপাসিটর (যা হাই-সাইড গেট ড্রাইভারকে শক্তি দেয়) ছোট আকারের হয়, তাহলে গেটের ভোল্টেজ MOSFET-এর থ্রেশহোল্ডের নীচে নেমে যায়, Rds(চালু) 4 mΩ থেকে 20 mΩ পর্যন্ত বৃদ্ধি পায়। এটি একটি থার্মাল রানওয়ে লুপ তৈরি করে:

ভোল্টেজ ড্রপ → নিম্ন গেট ড্রাইভ → উচ্চ প্রতিরোধ → আরও তাপ → আরও প্রতিরোধ বৃদ্ধি

ফিক্সের জন্য ম্যাসেজ বন্দুক PCBA-তে তিনটি পরিবর্তন প্রয়োজন:

1. বুটস্ট্র্যাপ ক্যাপাসিটরের মান – সর্বনিম্ন 220 nF ব্যবহার করুন (অনেক ডিজাইন 47 nF ব্যবহার করে)। গেট চার্জের উপর ভিত্তি করে গণনা করুন: C_boot = (Q_g × 10) / ΔV। সাধারণ MOSFET-এর জন্য (Q_g = 30 nC), 220 nF নিরাপদ মার্জিন প্রদান করে।
2. গেট ড্রাইভার পিক কারেন্ট - 1.5A সিঙ্ক/সোর্স ক্ষমতা সহ ড্রাইভার নির্বাচন করুন (যেমন, DRV8320)। দুর্বল ড্রাইভার (0.5A) উচ্চ PWM ডিউটি ​​চক্রের সময় বুটস্ট্র্যাপ ক্যাপ রিচার্জ করতে পারে না।
3. বুটস্ট্র্যাপ ডায়োড - আল্ট্রাফাস্ট ডায়োড ব্যবহার করুন (trr <50 ns)। স্ট্যান্ডার্ড 1N4148-এর 4 এনএস পুনরুদ্ধার রয়েছে কিন্তু শুধুমাত্র 100 mA রেটিং রয়েছে – 20 kHz PWM-এ চলমান ম্যাসেজ গান PCBA-এর জন্য অপর্যাপ্ত৷ BAS3007 (1A, 10 ns) এ স্যুইচ করুন।

এই পরিবর্তনের পরে, স্টল কারেন্ট 22A-তে স্থিতিশীল থাকে এমনকি 15 কেজি প্রয়োগকৃত শরীরের চাপেও।

প্রশ্ন 2: আমি কীভাবে ম্যাসেজ বন্দুক PCBA-তে ব্যাটারি সুরক্ষা আইসি মিথ্যা ট্রিগার প্রতিরোধ করব?

একটি: মিথ্যা ট্রিগার ঘটতে যখন মোটর পরিবর্তন গোলমাল ব্যাটারি সুরক্ষা IC বর্তমান অর্থে লাইনে দম্পতি. BLDC মোটরের ফেজ স্যুইচিং 50A পর্যন্ত 1 µs কারেন্ট স্পাইক তৈরি করে – সুরক্ষা IC-এর জন্য শর্ট সার্কিট থেকে আলাদা করার জন্য খুব দ্রুত। তিনটি হার্ডওয়্যার ফিক্স এটি সমাধান করে:

সেন্স ইনপুটে লো-পাস ফিল্টার – সুরক্ষা আইসি এর CS+ পিনে সরাসরি একটি RC ফিল্টার (10Ω + 1 µF সিরামিক) ইনস্টল করুন। কর্নার ফ্রিকোয়েন্সি = 16 kHz। এটি গড় কারেন্ট (20-30A) অতিক্রম করে কিন্তু 200 kHz কম্যুটেশন স্পাইককে ব্লক করে।

আলাদা সেন্স রেজিস্টর গ্রাউন্ড - শান্ট রেসিস্টরের নেতিবাচক টার্মিনাল থেকে সুরক্ষা IC এর CS-পিনে একটি ডেডিকেটেড কেলভিন ট্রেস চালান। MOSFET উৎস স্রোতের সাথে এই স্থল ভাগ করবেন না। এমনকি 1 mΩ ভাগ করা ট্রেস 50A এ 50 mV মিথ্যা সংকেত তৈরি করে।

বিলম্ব টাইমার সামঞ্জস্য - 100 µs পর্যন্ত সুরক্ষা IC এর ওভারকারেন্ট বিলম্ব প্রোগ্রাম করুন (ধরে নিন আপনার IC এটি সমর্থন করে)। বেশিরভাগ ম্যাসেজ বন্দুক PCBA ডিজাইন ব্যাটারি রেফারেন্স ডিজাইন থেকে 10 µs বিলম্ব ব্যবহার করে। কম্যুটেশন স্পাইক মাত্র 2-3 µs স্থায়ী হয়। একটি 100 µs বিলম্ব তাদের উপেক্ষা করে যখন এখনও সত্যিকারের শর্টসগুলিতে প্রতিক্রিয়া দেখায় (>50 µs সময়কাল)।

অসিলোস্কোপ দিয়ে পরীক্ষা করুন: CS+ প্রোব করুন যখন মোটর সর্বোচ্চ লোডে চলে। স্পাইকগুলি অবশ্যই সুরক্ষা আইসি এর ট্রিপ থ্রেশহোল্ডের নীচে থাকবে (সাধারণত 50A শান্টের জন্য 50 mV)। স্পাইক থ্রেশহোল্ড অতিক্রম করলে, ফিল্টার ক্যাপ্যাসিট্যান্স 2.2 µF-এ বাড়ান।

প্রশ্ন 3: উৎপাদনে একাধিক ম্যাসেজ বন্দুক PCBA বোর্ড প্রোগ্রামিং করার জন্য সঠিক পদ্ধতি কি?

উত্তর: একটি চার-পর্যায়ের প্রোডাকশন প্রোগ্রামিং পদ্ধতি মিক্স-আপ প্রতিরোধ করে এবং একের পর এক ফ্ল্যাশিংয়ের তুলনায় প্রোগ্রামিং সময় 75% কমিয়ে দেয়।

পর্যায় 1 - প্রি-এসএমটি প্রোগ্রামিং (বড় রানের জন্য ঐচ্ছিক)

বসানোর আগে MCU-তে বুটলোডার ফ্ল্যাশ করতে একটি গ্যাং প্রোগ্রামার (যেমন, Elnec BeeProg) ব্যবহার করুন। এটি শুধুমাত্র বাহ্যিক ফ্ল্যাশ সহ MCUগুলির জন্য কাজ করে (পিন উন্মুক্ত QFN প্যাকেজ)। যাচাইকরণে ব্যর্থ যেকোন চিপ প্রত্যাখ্যান করুন - স্থাপন করা বোর্ড পুনরায় কাজ করার চেয়ে সস্তা।

পর্যায় 2 - এসএমটি এর পরে ইন-সিস্টেম প্রোগ্রামিং

একটি প্রোগ্রামিং পোগো পিন ফিক্সচার রাখুন (6 পিন: SWDIO, SWCLK, 3.3V, GND, RESET, BOOT0)। একটি মাল্টি-চ্যানেল প্রোগ্রামার ব্যবহার করুন (এক সাথে 8 বা 16টি বোর্ড)। লক্ষ্য সময়: যাচাইকরণ সহ বোর্ড প্রতি 45 সেকেন্ড।

পর্যায় 3 - ক্রমাঙ্কন স্টেশন (সবচেয়ে গুরুত্বপূর্ণ)

প্রোগ্রামিং করার পরে, অপটিক্যাল এনকোডার সহ একটি বাস্তব ম্যাসেজ বন্দুক মোটর ধারণকারী একটি ক্রমাঙ্কন ফিক্সচারে বোর্ডগুলি সরান। ফিক্সচারটি প্রতিটি ম্যাসেজ বন্দুক PCBA এর মাধ্যমে চালায়:

• হল প্রান্তিককরণ (স্বয়ংক্রিয়ভাবে বৈদ্যুতিক কোণ সামঞ্জস্য করে)
• গতির রৈখিকতা (রেকর্ড PWM বনাম RPM টেবিল)
• বর্তমান সীমা (22A ট্রিপ পর্যন্ত লোড বাড়ায়)

একটি সুরক্ষিত MCU ফ্ল্যাশ সেক্টরে এই 12টি ক্রমাঙ্কন ধ্রুবক সংরক্ষণ করুন। ক্রমাঙ্কন ছাড়া বোর্ডগুলি অসামঞ্জস্যপূর্ণ গতির র‌্যাম্প তৈরি করে।

পর্যায় 4 - ট্রেসেবিলিটি

প্রতিটি PCBA-তে একটি 2D ডেটা ম্যাট্রিক্স কোড প্রিন্ট করুন:

• উৎপাদন তারিখ কোড (YYWW)
• ক্রমাঙ্কন চেকসাম
• MOSFET লট নম্বর (আগত পরিদর্শন থেকে)

চূড়ান্ত সমাবেশের সময় এই কোডটি স্ক্যান করুন। যদি একটি ক্ষেত্রের ব্যর্থতা দেখা দেয়, আপনি একটি নির্দিষ্ট উপাদান ব্যাচে ট্রেস করতে পারেন এবং শুধুমাত্র প্রভাবিত ইউনিট পুনরায় কাজ করতে পারেন।

ম্যাসেজ গান PCBA জন্য উৎপাদন ফলন লক্ষ্যমাত্রা

একটি সঠিকভাবে তৈরি করা ম্যাসেজ বন্দুক PCBA লোডের মধ্যে 2800 RPM সরবরাহ করে, 500 ms এর মধ্যে স্টলে বন্ধ হয়ে যায় এবং 500 চার্জ চক্র বেঁচে থাকে। এই পদ্ধতিটি অনুসরণ করুন, প্রতিটি ধাপের অডিট করুন, এবং আপনার পণ্যগুলি প্রতিযোগীদের ছাড়িয়ে যাবে যারা ক্রমাঙ্কন এড়িয়ে যায় বা গেট ড্রাইভকে কম উল্লেখ করে।
