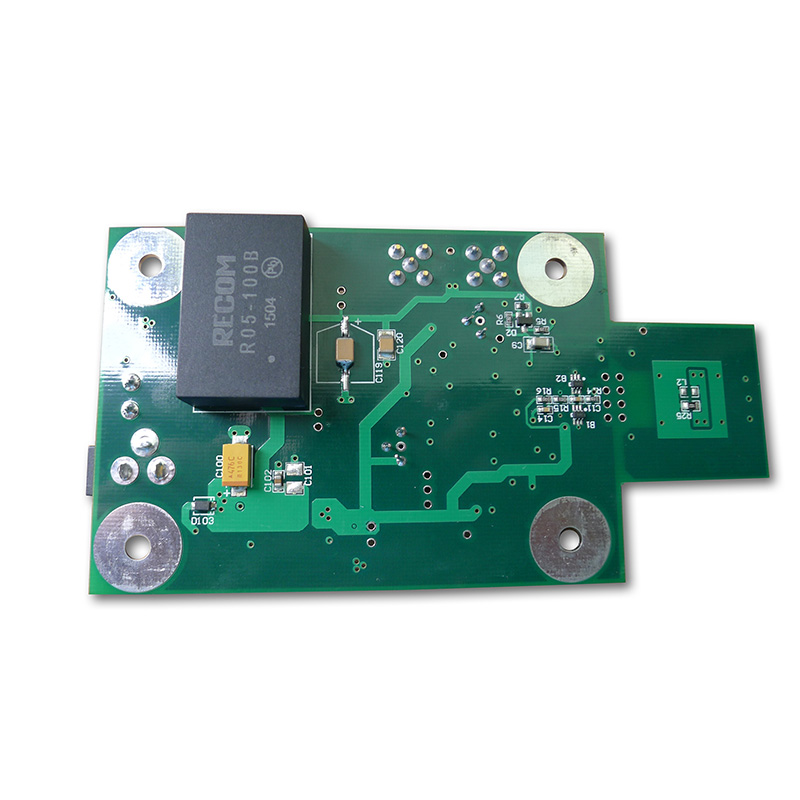

শিশু মনিটর PCBA জন্য মূল নির্ভরযোগ্যতা প্রয়োজনীয়তা
নির্ভরযোগ্যতা স্পেসিফিকেশন দিয়ে শুরু হয়। শিশুর ঘরের অবস্থা অনুমান করবেন না।
এনভায়রনমেন্টাল এবং অপারেশনাল প্যারামিটার
পরামিতি প্রয়োজনীয় বিশদ কেন এটি গুরুত্বপূর্ণ অপারেটিং তাপমাত্রা 0°C থেকে 45°C নার্সারি হিটার এবং খোলা জানালার আর্দ্রতা সহনশীলতা10%--90% নন-কন্ডেন্সিং হিউমিডিফায়ার এবং ড্রোল একটানা রানটাইম 72 ঘন্টা ন্যূনতম পিতামাতারা চার্জ করতে ভুলে যান বাচ্চা ইউনিটের জন্য খাঁচার কাছে কম ইএমআই
24/7 অপারেশনের জন্য পাওয়ার আর্কিটেকচার
পাওয়ার রেল কম্পোনেন্ট নির্ভরযোগ্যতা বৈশিষ্ট্য ব্যাটারি চার্জার তাপ নিয়ন্ত্রণ সহ লিনিয়ার চার্জার লিথিয়াম ফায়ার 3.3V ডিজিটালডিসি-ডিসি (2 মেগাহার্টজ সুইচিং) রোধ করে অডিও ব্যান্ড3.0V RFUltra-low noise LDO (10 µVrms) কোন স্পার্স সহ কারেন্ট লিমিট নেই। সংক্ষিপ্ত থেকে
সমালোচনামূলক: ব্যাটারি সুরক্ষা IC এর পরে একটি সুপারক্যাপাসিটর (0.47F, 5.4V) যুক্ত করুন৷ এটি লো-ব্যাটারি শাটডাউনের পরে 10 সেকেন্ডের রেকর্ডিংয়ের অনুমতি দেয়।

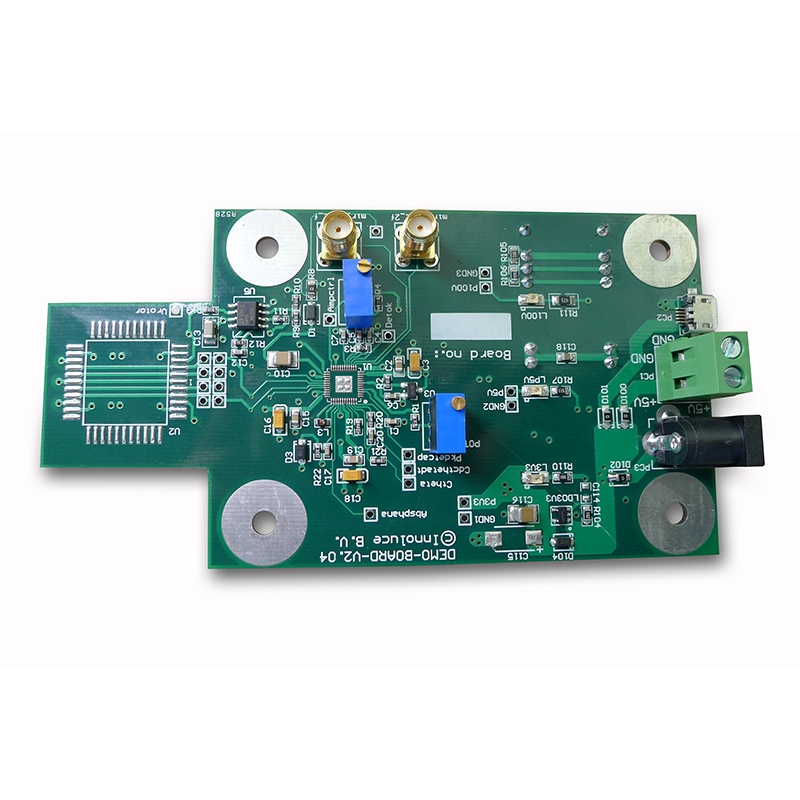

উচ্চ MTBF জন্য উপাদান নির্বাচন
একটি শিশু মনিটর PCBA-এর জন্য ব্যর্থতার (MTBF) মধ্যে গড় সময় 50,000 ঘণ্টার বেশি হওয়া উচিত। নীচে প্রমাণিত পছন্দ আছে.
ওয়্যারলেস চিপসেট এবং অ্যান্টেনা
এর সাথে একটি চিপসেট চয়ন করুন:
- ইন্টিগ্রেটেড PA(শিশু নিরাপত্তা মান পূরণের জন্য আউটপুট পাওয়ার ≤ +10 dBm)
- কথা বলার আগে শুনুন(কর্ডলেস ফোনের সাথে হস্তক্ষেপ এড়িয়ে চলুন)
- ফ্রিকোয়েন্সি হপিং(40+ চ্যানেল)
চিপসেট পারিবারিক সুবিধা অসুবিধা নর্ডিক nRF52 সিরিজ লো স্লিপ কারেন্ট (0.5 µA) সীমিত ভিডিও ব্যান্ডউইথ সিলিকন ল্যাবস EFR32 অডিও বড় প্যাকেজের জন্য চমৎকার ADC (QFN48) টেক্সাস ইন্সট্রুমেন্টস CC26xx-40°C থেকে +85° সেন্টিগ্রেড রেক্যুয়াল
অ্যান্টেনা পছন্দ: PCBA প্রান্তে একটি মেন্ডার্ড ইনভার্টেড-এফ অ্যান্টেনা (MIFA) ব্যবহার করুন। ধাতব বস্তু (স্পিকার ম্যাগনেট, ব্যাটারি প্যাক) থেকে 10 মিমি ক্লিয়ারেন্স রাখুন।
অডিও ইনপুট এবং প্রক্রিয়াকরণ
কম্পোনেন্ট স্পেসিফিকেশন নির্ভরযোগ্যতা নোট মাইক্রোফোন এমইএমএস, -38 dBV সংবেদনশীলতা সিলিকন কভার ড্রুল রেজিস্ট্যান্সের জন্য প্রিমপ্লিফায়ার গেইন 40 dB, নয়েজ <5 nV/√HzAC- 0.1 Hz HPF-এর সাথে মিলিত (রম্বল সরান) -100st থেকে VOdAX-এ dBFSDডিজিটাল হিস্টেরেসিস (3 dB) আউটপুট লিডগুলিতে স্পীকার ampClass-D, 1.5 W তে 8Ωফেরাইট বিডের মধ্যে চ্যাটারিং প্রতিরোধ করে (EMI হ্রাস করুন)
তাপমাত্রা সেন্সিং (গুরুত্বপূর্ণ নিরাপত্তা বৈশিষ্ট্য)
চার্জিং IC-এর কাছে শিশু ইউনিট PCBA-তে একটি থার্মিস্টার (NTC, 10 kΩ 25°C) রাখুন। ফার্মওয়্যার অবশ্যই:
- প্রতি 30 সেকেন্ডে তাপমাত্রা লগ করুন
- 50 ডিগ্রি সেলসিয়াসে চার্জিং বন্ধ করুন
- 45°C তাপমাত্রায় প্যারেন্ট ইউনিটে ওয়্যারলেস সতর্কতা পাঠান

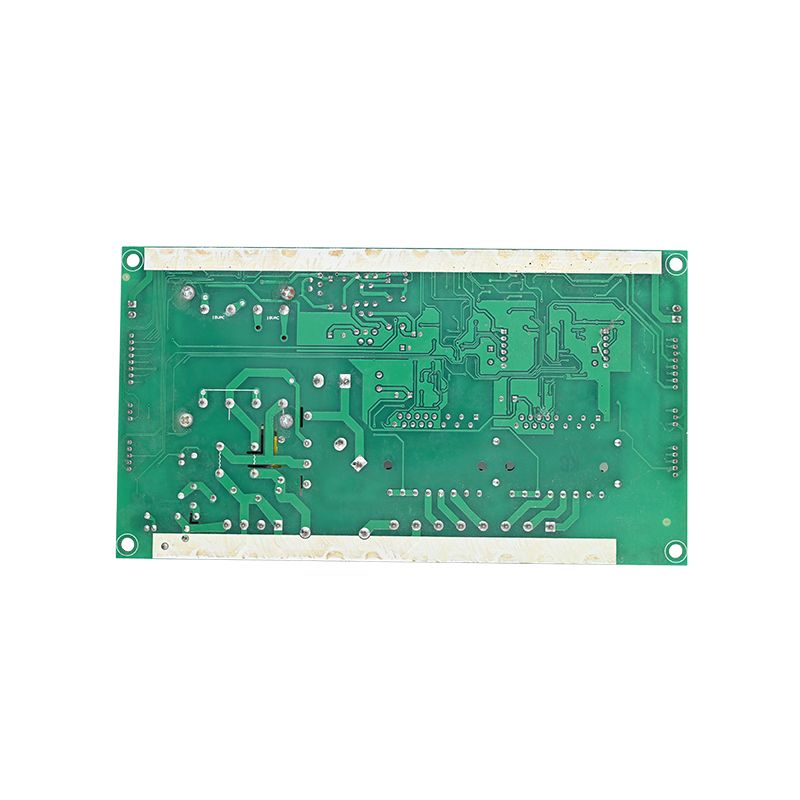

কম আরএফ লিকেজ এবং অডিও মানের জন্য PCB লেআউট
একটি শোরগোল শিশু মনিটর PCBA স্থির এবং ড্রপআউট ঘটায়। এই নিয়মগুলো মেনে চলুন।
লেয়ার স্ট্যাক এবং গ্রাউন্ডিং
লেয়ার ফাংশন কন্সট্রেন্ট টপআরএফ (অ্যান্টেনা ফিড, চিপসেট) গ্রাউন্ডইনার সহ কপ্লানার ওয়েভগাইড 1 ক্রমাগত গ্রাউন্ড RF সেকশনের অধীনে কোন বিভাজন নেই ইনার 2 পাওয়ার (3.3V, 1.8V) প্রতিটি LDOBottomAudio এর অধীনে দ্বীপ, বোতাম, LEDsকে ডিজিটাল ট্র্যাকে দূরে রাখুন
নিয়ম: প্রতিটি পাওয়ার পিনে একটি 0.1 µF ক্যাপাসিটর রাখুন। কম আবেশের জন্য 0402 আকার ব্যবহার করুন।
অডিও গ্রাউন্ড আইসোলেশন
ডিজিটাল গ্রাউন্ড এবং এনালগ গ্রাউন্ড অবশ্যই কোডেকের অধীনে একটি বিন্দুতে মিলিত হবে। গ্রাউন্ড প্লেনের মধ্যে ফেরাইট পুঁতি (100 MHz এ 600Ω) ব্যবহার করুন কিন্তু শুধুমাত্র কোন গ্রাউন্ড লুপ যাচাই করার পরে।
অসিলোস্কোপ দিয়ে পরীক্ষা করুন: RF ট্রান্সমিট করার সময় প্রোব মাইক্রোফোন আউটপুট। আওয়াজ 2 mV পিক-টু-পিকের নিচে থাকা উচিত।
বৈধতা এবং সার্টিফিকেশন চেকলিস্ট
উৎপাদনের আগে, প্রতিটি শিশুর মনিটর PCBA এই ছয়টি মানের বিরুদ্ধে পরীক্ষা করুন।
টেস্ট মেথডপাস/ফেল ক্রাইটেরিয়া অডিও ড্রপআউট 30 মিটার দূরে 3টি দেয়ালের সাথে ওয়াক করুন <3 ড্রপআউট প্রতি মিনিট স্থায়ী > 100 এমএস ব্যাটারি রানটাইম 65 ডিবি এসপিএল এ ক্রমাগত VOX> 2000 mAh ব্যাটারির জন্য 70 ঘন্টা ব্যাটারি চার্জ, পিসি বিএ সংক্ষিপ্ত কম্পোনেন্টে ব্যাটারির চার্জ নেই 70° CRF এর বেশি সহাবস্থান ওয়াইফাই রাউটারের পাশে কাজ করে (2.4 GHz) কোন স্থায়ী সংবেদনশীলতা নেই ড্রোল রেজিস্ট্যান্স মাইক্রোফোন পোর্টে সল্ট স্প্রে অডিও শুকানোর পরে স্বাভাবিক অবস্থায় ফিরে আসে ওভার-ডিসচার্জ ব্যাটারি ভোল্টেজ 2.8VMCU RF বন্ধ করে, RTC রাখে
FAQ -- নির্ভরযোগ্য বেবি মনিটর PCBA সম্পর্কে সাধারণ প্রশ্ন
প্রশ্ন 1: বেবি মনিটর PCBA ডিজাইনে সবচেয়ে সাধারণ লুকানো ব্যর্থতা কী?
ক:অডিও ইনপুট পথের কাছে রাখা সিরামিক ক্যাপাসিটার থেকে মাইক্রোফোনিক শব্দ। যখন বেবি ইউনিট কম্পন করে (একটি বেসিনেট মোটর বা ড্রপ করা খেলনা থেকে), ক্লাস 2 ডাইলেকট্রিক ক্যাপ (X7R, X5R) 5 mV পর্যন্ত পাইজোইলেকট্রিক ভোল্টেজ তৈরি করে। এটি মাইক্রোফোন প্রিমপ্লিফায়ারে যুক্ত হয় এবং শ্রবণযোগ্য ক্লিক বা গর্জন তৈরি করে। সমাধানটি দ্বিগুণ: 1) প্রথম লাভ পর্যায়ে সমস্ত অডিও কাপলিং এবং ডিকপলিং এর জন্য C0G (NP0) ক্যাপাসিটার ব্যবহার করুন। 2) যদি X7R অনিবার্য হয়, তাহলে শারীরিকভাবে PCBA তে ক্যাপাসিটরটিকে 90 ডিগ্রি ঘোরান যাতে যান্ত্রিক চাপ ইলেক্ট্রোডের দিকনির্দেশের সাথে সারিবদ্ধ হয়। সর্বদা 20 Hz, 1 Grms এ একটি কম্পন টেবিলের সাথে যাচাই করুন।
প্রশ্ন 2: ব্যাটারি রসায়ন পছন্দ কিভাবে শিশু মনিটর PCBA দীর্ঘায়ু প্রভাবিত করে?
ক:তিনটি রসায়ন খুব ভিন্ন ব্যর্থতার মোড তৈরি করে:
- লি-আয়ন (18650): সর্বোচ্চ শক্তির ঘনত্ব কিন্তু সুনির্দিষ্ট CC/CV চার্জিং প্রয়োজন৷ একটি অনুপস্থিত নেতিবাচক তাপমাত্রা সহগ (NTC) সেন্সর তাপীয় পলাতক বাড়ে। শুধুমাত্র সুরক্ষা আইসি সম্বলিত প্রমাণীকৃত ব্যাটারি প্যাকের সাথে ব্যবহার করুন।
- LiFePO4: নিরাপদ (150 ডিগ্রি সেলসিয়াসের নিচে কোনো তাপ পলাতক নয়) এবং দীর্ঘ চক্র জীবন (2000 চক্র)। যাইহোক, নিম্ন ভোল্টেজ (3.2V নামমাত্র) 3.3V লজিকের জন্য একটি বুস্ট কনভার্টার দাবি করে, খরচ এবং লহরী শব্দ যোগ করে।
- NiMH(স্বল্প খরচের ডিজাইন): খুব ক্ষমাশীল কিন্তু মেমরির প্রভাবে ভোগে। ফুয়েল গেজ পুনরায় ক্যালিব্রেট করতে PCBA-তে অবশ্যই প্রতি 30 চক্রে একটি ডিসচার্জ সার্কিট অন্তর্ভুক্ত করতে হবে। এটি ছাড়া, 6 মাস পর রানটাইম 50% কমে যায়।
একটি নির্ভরযোগ্য শিশু মনিটর PCBA-এর জন্য, নিরাপত্তার জন্য LiFePO4 বেছে নিন বা দ্বৈত ওভার-ভোল্টেজ সুরক্ষা (IC + PTC) সহ মানের Li-ion।
প্রশ্ন 3: আমি কি শুধুমাত্র অডিও এবং ভিডিও বেবি মনিটরের জন্য একই PCBA ডিজাইন ব্যবহার করতে পারি?
ক:না, এবং এটি করার চেষ্টা তিনটি নির্দিষ্ট নির্ভরযোগ্যতা সমস্যা প্রবর্তন করে:
- মেমরি ব্যান্ডউইথ-- শুধুমাত্র অডিওর জন্য 64 kB RAM প্রয়োজন৷ সংকুচিত ফ্রেমের জন্য ভিডিওর জন্য কমপক্ষে 2 MB প্রয়োজন৷ বাহ্যিক RAM সহ একটি ভাগ করা PCBA দীর্ঘ ট্রেস যোগ করে যা ESD পরীক্ষায় ব্যর্থ হয়।
- আরএফ ডিউটি চক্র-- অডিও সময়ের 10% প্রেরণ করে। ভিডিও 80% সময় প্রেরণ করে। ভিডিও মোডে একই 2.4 GHz PA অতিরিক্ত গরম হয়, 20 মিনিটের পরে 6 dB দ্বারা লাভ কমে যায়৷ ভিডিও ডিজাইনের জন্য আপনার PA এর অধীনে অ্যারের মাধ্যমে একটি থার্মাল প্রয়োজন।
- পাওয়ার ডেলিভারি-- অডিও বেবি মনিটর PCBA সর্বোচ্চ 200 mA-এ। ভিডিও সর্বোচ্চ 600 mA। পাতলা পাওয়ার ট্রেস (0.25 মিমি) সহ একটি সাধারণ PCB লেআউট ভোল্টেজ ড্রপ করে যা ক্যামেরা মডিউল পুনরায় সেট করে। ভিডিও ডিজাইনের জন্য 0.6 মিমি ট্রেস বা একটি পৃথক 1A বক কনভার্টার প্রয়োজন।
দুটি পৃথক PCBA তৈরি করুন। অডিও-শুধুমাত্র একটি 2-স্তর বোর্ড ব্যবহার করে। ভিডিওর জন্য নিয়ন্ত্রিত প্রতিবন্ধকতা সহ 4টি স্তর প্রয়োজন।
জিরো ইনফ্যান্ট রিস্কের জন্য উৎপাদন পরীক্ষা
প্রতিটি একত্রিত শিশু মনিটর PCBA অবশ্যই পাস করতে হবে:
টেস্ট স্টেশনের সময়কাল প্রত্যাখ্যানের মানদণ্ড অডিও লুপব্যাক10 সেকেন্ডটিএইচডি > 1% 1 kHz ব্যাটারি সিমুলেটর 30 সেকেন্ড চার্জ কারেন্ট > 3.0VRF সংবেদনশীলতা 5 সেকেন্ডের নিচে 50 mA প্যাকেটের ত্রুটির হার > 1% -95 dBm অতিরিক্ত তাপমাত্রায় 60 সেকেন্ড পরে চার্জ 60 সেকেন্ড
চূড়ান্ত নকশা পর্যালোচনা চেকলিস্ট
আইটেম কনফার্মেশন স্কিম্যাটিকসকল ইনপুটগুলিতে ESD সুরক্ষা রয়েছে (8 kV যোগাযোগ) BOMCapacitor ভোল্টেজ রেটিং ≥ 2× প্রত্যাশিত (যেমন, 5V রেলের জন্য 10V) যান্ত্রিক কোন লম্বা উপাদান নেই (উচ্চতা > 4 মিমি) গ্রিপ এলাকার কাছে ফার্মওয়্যার ওয়াচডগ টাইমারের জন্য ফার্মওয়্যার ওয়াচডগ টাইমারের জন্য মিনিট কমপ্লায়েন্সএফসিসি পার্ট 15 এবং EN 62368-1 (অডিও নিরাপত্তা)
একটি নির্ভরযোগ্য শিশু মনিটর PCBA ডিজাইন করার অর্থ খরচ কমানোর চেয়ে শিশুর নিরাপত্তাকে অগ্রাধিকার দেওয়া। একটি সু-নির্মিত বোর্ড নিঃশব্দে teething এবং tantrums মাধ্যমে কাজ করে. বাস্তব নার্সারি অবস্থার সাথে পরীক্ষা করুন -- সাদা গোলমাল মেশিন, ম্লান আলো এবং মাইক্রোওয়েভ ওভেন। পিতামাতার আস্থা অর্জনের এটাই একমাত্র উপায়।
