মাস্টারিং গেম কনসোল PCBA: একটি সম্পূর্ণ ইঞ্জিনিয়ারিং ওয়াকথ্রু

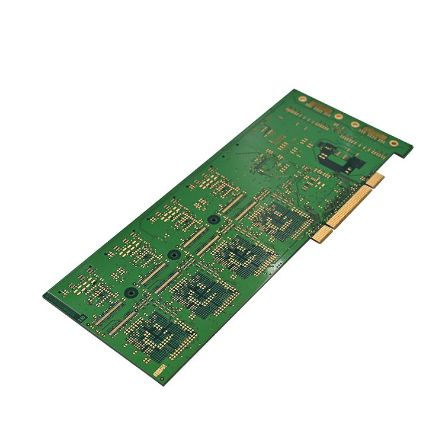

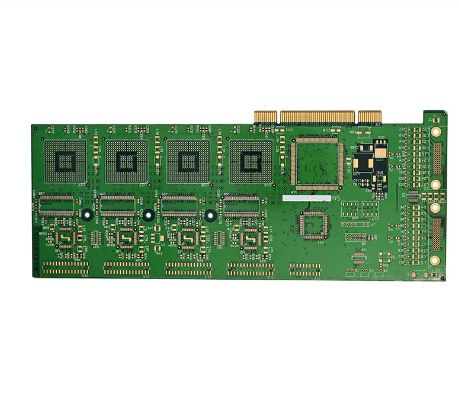

একটি গেম কনসোলের PCBA (প্রিন্টেড সার্কিট বোর্ড অ্যাসেম্বলি) হল এর "হার্ট" - এটি প্রসেসর, মেমরি, ডিসপ্লে ড্রাইভার এবং সমস্ত পেরিফেরাল ইন্টারফেস বহন করে। আপনি একটি রেট্রো হ্যান্ডহেল্ড বা একটি আধুনিক পোর্টেবল গেমিং ডিভাইস তৈরি করছেন কিনা, এই নির্দেশিকাটি আপনাকে পুরো প্রক্রিয়ার মধ্য দিয়ে নিয়ে যায়।

প্রথম পরিকল্পনা: আপনার গেম কনসোল সংজ্ঞায়িত করুন

সোল্ডারিং আয়রন তোলার আগে পরিকল্পনায় সময় বিনিয়োগ করা আপনাকে রাস্তার নিচে অনেক মাথাব্যথা থেকে বাঁচাবে।

1. আপনার লক্ষ্য এবং মূল স্পেসিফিকেশন সংজ্ঞায়িত করুন

আপনি কি ধরনের গেম কনসোল তৈরি করতে চান সে সম্পর্কে পরিষ্কারভাবে চিন্তা করুন:

• রেট্রো স্টাইল: 8-বিট বা 16-বিট এমুলেটেড গেম চালায়, কম পারফরম্যান্সের প্রয়োজন, নতুনদের জন্য দুর্দান্ত। একটি সাধারণ উদাহরণ হল একটি Arduboy-সামঞ্জস্যপূর্ণ ডিভাইস একটি 16MHz ATmega32u4 ব্যবহার করে যা একটি 128×64 OLED স্ক্রিন চালায়।

• আধুনিক শৈলী: লিনাক্স চালায়, পিএসপি বা উচ্চ-স্তরের সিস্টেম অনুকরণ করে। এর জন্য আরও শক্তিশালী কোর প্রয়োজন - যেমন, একটি 7-ইঞ্চি আইপিএস ডিসপ্লে সহ একটি রাস্পবেরি পাই 3B+, এছাড়াও ডেডিকেটেড পাওয়ার ম্যানেজমেন্ট এবং এক্সপেনশন বোতাম বোর্ড।

2. মূল উপাদান নির্বাচন করুন

এখানে একটি জন্য উপকরণ একটি সাধারণ বিল আছেগেম কনসোল PCBA:

প্রো টিপ: তারা সঠিকভাবে যোগাযোগ করতে পারে তা নিশ্চিত করতে সর্বদা সমস্ত উপাদান জুড়ে ভোল্টেজ এবং যুক্তির মাত্রা (3.3V বনাম 5V) যাচাই করুন।

সার্কিট ডিজাইন এবং প্রোটোটাইপিং

একবার পরিকল্পনা করা হয়ে গেলে, আপনি PCBA বিকাশের মূল দিকে চলে যান - নকশা এবং উত্পাদন।

1. পরিকল্পিত এবং PCB লেআউট

নিম্নলিখিতটি সম্পূর্ণ করতে একটি EDA টুল (KiCad, Altium ডিজাইনার, EAGLE) ব্যবহার করুন:

• স্কিম্যাটিক আঁকুন: প্রসেসর, ডিসপ্লে, বোতাম, স্টোরেজ এবং পাওয়ার ম্যানেজমেন্ট আইসি পিন সঠিকভাবে সংযুক্ত করুন।

• PCB লেআউট: হাই-স্পিড সিগন্যাল পাথ ছোট করতে ডিসপ্লে সংযোগকারীর কাছে প্রধান প্রসেসর রাখুন। পাওয়ার এবং গ্রাউন্ড ট্রেসকে আরও প্রশস্ত করুন এবং ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্স (EMI) কমাতে একটি কঠিন স্থল সমতল ব্যবহার করুন।

• DRC চালান: ট্রেস প্রস্থ এবং ক্লিয়ারেন্স আপনার ফ্যাব্রিকেটরের ক্ষমতা পূরণ করে তা নিশ্চিত করতে ডিজাইন রুল চেক চালান।

2. প্রোটোটাইপিং এবং BOM প্রস্তুতি

Gerber ফাইল রপ্তানি করুন এবং প্রোটোটাইপ করার জন্য একটি PCB fab এ পাঠান। ইতিমধ্যে, সোর্সিং উপাদান শুরু. মনে রাখবেন যে বিশেষ IC এবং সংযোগকারীর 12-24 সপ্তাহের লিড টাইম থাকতে পারে, তাই আগে থেকেই পরিকল্পনা করুন।

 PCBA সমাবেশ - সোল্ডারিং এবং মাউন্টিং

একবার আপনি খালি পিসিবি পেয়ে গেলে, এটি সোল্ডার এবং একত্রিত করার সময়। আপনার দক্ষতার স্তরের সাথে মানানসই পদ্ধতি বেছে নিন।

1. SMT কম্পোনেন্ট সোল্ডারিং (সারফেস-মাউন্ট)

প্রতিরোধক এবং ক্যাপাসিটরের মতো ছোট এসএমডি অংশগুলির জন্য, পেশাদার প্রক্রিয়াটি পিক-এন্ড-প্লেস + রিফ্লো সোল্ডারিং ব্যবহার করে। একটি DIY পরিস্থিতিতে, আপনি করতে পারেন:

• হ্যান্ড-সোল্ডার: অংশটি স্থাপন করতে চিমটি ব্যবহার করুন, প্যাডটি গরম করুন এবং আপনার লোহার ডগা দিয়ে পিন করুন এবং সোল্ডার তারে খাওয়ান।

• রিফ্লো: প্যাডগুলিতে সোল্ডার পেস্ট লাগান, উপাদানগুলি রাখুন এবং পেস্ট গলে যাওয়া পর্যন্ত (~190°C) হটপ্লেটে PCB গরম করুন।

2. THT কম্পোনেন্ট সোল্ডারিং (থ্রু-হোল)

বোতাম, ব্যাটারি হোল্ডার, পিন হেডার এবং অনুরূপ অংশগুলি উপরের দিক থেকে ঢোকানো হয় এবং নীচের দিকে সোল্ডার করা হয়।

সোল্ডারিং টিপস:

• সোল্ডার খাটো উপাদান প্রথমে (প্রতিরোধক, ক্যাপাসিটর), তারপর লম্বা বেশী (হেডার, সকেট)।

• লোহার তাপমাত্রা ~300°C এ সেট করুন এবং অংশ বা প্যাডের ক্ষতি এড়াতে প্রতিটি জয়েন্টকে 5 সেকেন্ডের নিচে গরম রাখুন।

• এলইডি, ইলেক্ট্রোলাইটিক ক্যাপাসিটর এবং ব্যাটারি লিড (লাল = ধনাত্মক, কালো = নেতিবাচক) এর পোলারিটির প্রতি গভীর মনোযোগ দিন।

ফার্মওয়্যার এবং সফটওয়্যার

হার্ডওয়্যার একত্রিত করার সাথে, আপনার কনসোলটি কেবল একটি "বডি" - এটিকে জীবিত হতে ফার্মওয়্যারের প্রয়োজন৷

1. উন্নয়ন পরিবেশ সেট আপ করুন: আপনার নির্বাচিত প্রসেসরের জন্য Arduino IDE, Raspberry Pi OS, বা সমতুল্য টুলচেইন ইনস্টল করুন। একটি Arduino Pro মাইক্রো-ভিত্তিক প্রকল্পের জন্য, Arduboy2 লাইব্রেরি ইনস্টল করুন।

2. ফার্মওয়্যার লিখুন/ফ্ল্যাশ করুন: ফার্মওয়্যারটি হার্ডওয়্যার প্রাথমিককরণ পরিচালনা করে, বোতাম ইনপুটগুলি পড়ে, ডিসপ্লে চালায় এবং গেম লজিক চালায়। কিভাবে গেম পোর্ট করতে হয় তা শিখতে নতুনদের ওপেন-সোর্স প্রজেক্ট (যেমন Arduboy গেম লাইব্রেরি) দিয়ে শুরু করা উচিত।

3. গেম লোড করুন: মাইক্রোএসডি সমর্থন সহ কনসোলের জন্য, কার্ডে গেম রম ফাইল রাখুন; ফার্মওয়্যার সেখান থেকে সেগুলি পড়ে এবং কার্যকর করে।

পরীক্ষা এবং যাচাইকরণ

এটি মান-নিশ্চয়তার পদক্ষেপ - এটি কখনই এড়িয়ে যাবেন না।

1. প্রাক-পাওয়ার পরিদর্শন: পাওয়ার এবং গ্রাউন্ডের মধ্যে শর্টস পরীক্ষা করতে একটি মাল্টিমিটার ব্যবহার করুন। সব অংশের পোলারিটি এবং ওরিয়েন্টেশন দুবার চেক করুন।

2. পাওয়ার-অন পরীক্ষা: প্রথমে, প্রধান IC ঢোকানো ছাড়াই পাওয়ার আপ করুন, যাচাই করুন যে প্রতিটি পাওয়ার রেল (যেমন, 3.3V, 5V) সঠিকভাবে আউটপুট দিচ্ছে। তারপর প্রসেসর ইনস্টল করুন এবং মৌলিক কার্যকারিতা পরীক্ষা করুন।

3. কার্যকরী পরীক্ষা: টেস্ট বোতাম ইনপুট, ডিসপ্লে আউটপুট, অডিও এবং একে একে চার্জ করা। প্রতিটি লাইন কাজ করে যাচাই করতে প্রতিটি ফাংশনের মাধ্যমে লুপ করে এমন পরীক্ষার কোড ব্যবহার করুন।

4. গেমপ্লে পরীক্ষা: 15-30 মিনিটের জন্য একটানা গেম চালান। স্ক্রীনের স্থায়িত্ব, বোতামের প্রতিক্রিয়াশীলতা এবং সামগ্রিক তাপমাত্রা বৃদ্ধি মনিটর করুন।

উন্নত টিপস এবং সাধারণ ক্ষতি

• তাপীয় নকশা: উচ্চ-কর্মক্ষমতা কোর (যেমন, রাস্পবেরি পাই) উল্লেখযোগ্য তাপ উৎপন্ন করে - PCB বিন্যাস এবং ঘের নকশা উভয় ক্ষেত্রেই হিটসিঙ্ক বা বায়ুচলাচল গর্তের জন্য দায়ী।

• ইএমআই (ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্স): উচ্চ-গতির ডিজিটাল সিগন্যালের জন্য, ডিফারেনশিয়াল জোড়া ব্যবহার করুন এবং শব্দ কমাতে গ্রাউন্ড ট্রেস দিয়ে ঘিরে রাখুন।

• DFM (ডিজাইন ফর ম্যানুফ্যাকচারেবিলিটি): আপনি যদি ছোট-ব্যাচের উৎপাদনের পরিকল্পনা করেন, তাহলে আপনার লেআউটটি তাদের উৎপাদন ক্ষমতার সাথে মেলে তা নিশ্চিত করতে ডিজাইন পর্বের প্রথম দিকে আপনার PCBA ফ্যাবের সাথে পরামর্শ করুন।
