গ্রাউন্ডিং পিটফল এবং স্ক্রু ধ্বংসাবশেষ এড়ানো: উচ্চ-নির্ভরযোগ্য মোটর নিয়ন্ত্রণ PCBA-এর জন্য ডিজাইন নির্দেশিকা

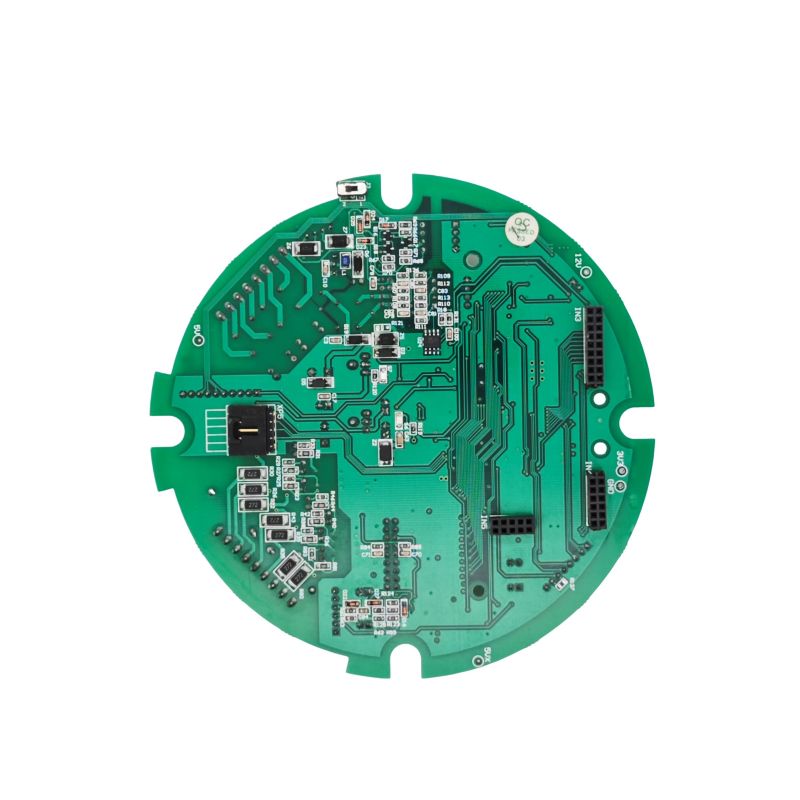

মোটর নিয়ন্ত্রণ PCBA (প্রিন্টেড সার্কিট বোর্ড অ্যাসেম্বলি) হল ইন্ডাস্ট্রিয়াল অটোমেশন, রোবোটিক্স, নতুন শক্তির যান এবং স্মার্ট হোম অ্যাপ্লায়েন্সে নির্ভুল গতি নিয়ন্ত্রণের মূল সক্ষমকারী। এই ব্যবহারিক নির্দেশিকাটি স্থাপত্য নির্বাচন, PCB বিন্যাস, সমাবেশ এবং যাচাইকরণের মূল অন্তর্দৃষ্টিগুলিকে একীভূত করে, প্রকৌশলী এবং পণ্য পরিচালকদের সাধারণ সমস্যাগুলি এড়াতে এবং প্রোটোটাইপ থেকে উচ্চ-ভলিউম উত্পাদনে একটি মসৃণ রূপান্তর নিশ্চিত করতে সহায়তা করে।

1. ডিজাইন ফেজ: আর্কিটেকচার এবং উপাদান নির্বাচন

1.1 কাস্টম বনাম স্ট্যান্ডার্ড সমাধান

প্রকল্প শুরু করার সময়, একটি কাস্টম PCBA বা একটি অফ-দ্য-শেল্ফ স্ট্যান্ডার্ড মডিউল গ্রহণ করতে হবে কিনা তা মূল্যায়ন করুন। যদিও কাস্টম PCBA উচ্চতর অগ্রগতি NRE (নন-রিকারিং ইঞ্জিনিয়ারিং) খরচ বহন করে, এটি নির্দিষ্ট মোটর প্রকারের জন্য অপ্টিমাইজেশন সক্ষম করে — যেমন BLDC, স্টেপার, বা সার্ভো — এবং সুনির্দিষ্ট কর্মক্ষমতা লক্ষ্যগুলি (যেমন, গতি/টর্ক নির্ভুলতা ±0.5% এর মধ্যে)। কাস্টম সমাধানগুলি কঠোর অপারেটিং অবস্থার অধীনে উচ্চতর সিস্টেম ইন্টিগ্রেশন দক্ষতা (প্রায়ই 95% এর বেশি) এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা অফার করে।

1.2 কোর চিপসেট এবং টপোলজি নির্বাচন

• প্রসেসর: ডেডিকেটেড মোটর-কন্ট্রোল পেরিফেরাল সহ একটি 32-বিট MCU (যেমন, ARM Cortex-M4 কোর) রিয়েল-টাইম প্রতিক্রিয়া সহ ফিল্ড-ওরিয়েন্টেড কন্ট্রোল (FOC) এর মতো গণনামূলকভাবে নিবিড় অ্যালগরিদমগুলি পরিচালনা করার জন্য দৃঢ়ভাবে সুপারিশ করা হয়।

• ড্রাইভার এবং পাওয়ার পর্যায়:

• হাই-ইন্টিগ্রেশন ডিজাইনের জন্য, সম্পূর্ণ ইন্টিগ্রেটেড BLDC ড্রাইভার ICs বেছে নিন (যেমন, TI MCF831xC সিরিজ) যা গেট ড্রাইভার এবং পাওয়ার FETs একত্রিত করে। এটি বাহ্যিক সার্কিট্রিকে সরল করে, কিন্তু সাবধানে ডিকপলিং বাধ্যতামূলক করে— স্থিতিশীল অপারেশন নিশ্চিত করার জন্য ডেটাশিট প্রতি কমপক্ষে পাঁচটি ক্রিটিক্যাল ক্যাপাসিটর (VM-PGND, CPH-CPL, ইত্যাদি) স্থাপন করতে হবে।

• উচ্চ-পাওয়ার অ্যাপ্লিকেশনগুলির জন্য (যেমন, >50A), ডেডিকেটেড গেট ড্রাইভার সহ বিচ্ছিন্ন MOSFETs/IGBT গুলিকে অগ্রাধিকার দেওয়া হয়৷ উচ্চতর সুইচিং ফ্রিকোয়েন্সি এবং কম ক্ষতি অর্জনের জন্য ওয়াইড-ব্যান্ডগ্যাপ ডিভাইস (SiC বা GaN) বিবেচনা করুন।

2. পিসিবি লেআউট: আর্ট অফ নয়েজ সাপ্রেশন এবং থার্মাল ম্যানেজমেন্ট

একটি মোটর কন্ট্রোল বোর্ড অন্তর্নিহিতভাবে একটি মিশ্র-সংকেত এবং শক্তি-নিবিড় সমাবেশ। দুর্বল বিন্যাস হল EMC ব্যর্থতা এবং ফিল্ড রিটার্নের প্রধান কারণ।

2.1 সার্কিট পার্টিশন এবং গ্রাউন্ডিং কৌশল (সমালোচনামূলক)

গোল্ডেন রুল: সিগন্যাল গ্রাউন্ড থেকে পাওয়ার গ্রাউন্ডকে শারীরিকভাবে বিচ্ছিন্ন করুন।

• জোনিং: পিসিবিকে তিনটি স্বতন্ত্র অঞ্চলে ভাগ করুন:

• কোলাহলপূর্ণ অঞ্চল: পাওয়ার ইনভার্টার, রিলে এবং গেট-ড্রাইভ লুপ।

• ডিজিটাল জোন: MCU, যোগাযোগ ইন্টারফেস (CAN, UART, SPI)।

• এনালগ জোন: কারেন্ট/ভোল্টেজ সেন্সিং, এনকোডার/রিজলভার ইনপুট। উচ্চ-ফ্রিকোয়েন্সি PWM ট্রেসগুলিকে সংবেদনশীল এনালগ ফিডব্যাক পাথ থেকে দূরে রাখুন।

• গ্রাউন্ডিং বাস্তবায়ন:

• একটি সিঙ্গেল-পয়েন্ট গ্রাউন্ডিং বা স্প্লিট-গ্রাউন্ড-প্লেন পদ্ধতি অবলম্বন করুন।

• ADC রেফারেন্স পিনের কাছে একটি একক পয়েন্টে ডিজিটাল এবং এনালগ গ্রাউন্ডগুলি সংযুক্ত করুন।

• পাওয়ার গ্রাউন্ড (কোলাহলপূর্ণ) বিচ্ছিন্ন করুন এবং এটিকে একটি কম-প্রতিবন্ধক পথের মাধ্যমে সিস্টেম স্টার-গ্রাউন্ড পয়েন্টের সাথে সংযুক্ত করুন, বৃহৎ ক্ষণস্থায়ী স্রোতগুলিকে নিয়ন্ত্রণ সংকেতকে দূষিত হতে বাধা দেয়।

• স্ট্যাক-আপ প্রস্তাবনা: বাজেট অনুমতি দিলে একটি 4-স্তর বোর্ড আদর্শ। কম-ইন্ডাকট্যান্স রিটার্ন পাথ এবং অন্তর্নিহিত রক্ষক প্রদানের জন্য প্রাথমিক কম্পোনেন্ট সাইড সংলগ্ন ডেডিকেটেড গ্রাউন্ড লেয়ার ব্যবহার করুন। 2-স্তর ডিজাইনের জন্য, ব্যাপক গ্রাউন্ড প্লাডিং নিয়োগ করুন এবং পাওয়ার ট্রেস যতটা সম্ভব ছোট এবং প্রশস্ত রাখুন।

2.2 পাওয়ার লুপ এবং থার্মাল ডিসিপেশন

• ট্রেস প্রস্থ এবং লুপ এলাকা: ডিসি বাস এবং থ্রি-ফেজ আউটপুট ট্রেস অবশ্যই ছোট এবং চওড়া হতে হবে যাতে উচ্চ di/dt সহ্য করা যায়। গেট-ড্রাইভ সংকেত জোড়া সমান্তরাল এবং সংশ্লিষ্ট MOSFET উৎস টার্মিনালের কাছাকাছি চলতে হবে যাতে পরজীবী ইন্ডাকট্যান্স কম হয়।

• থার্মাল ম্যানেজমেন্ট: পাওয়ার ডিভাইস থেকে অভ্যন্তরীণ কপার প্লেন বা নীচের স্তরের হিটসিঙ্ক প্যাডগুলিতে দক্ষতার সাথে তাপ সঞ্চালনের জন্য তাপীয় উপায় ব্যবহার করুন। অক্জিলিয়ারী হিটসিঙ্ক সংযুক্তি সক্ষম করতে উচ্চ-কারেন্ট পাথগুলিতে সোল্ডার-মাস্ক ওপেনিং (তামা উন্মুক্ত) প্রয়োগ করুন।

3. সমাবেশ এবং উত্পাদন: এখনও সমালোচনামূলক বিবরণ উপেক্ষা করা হয়

3.1 বিওএম পরিকল্পনায় সাপ্লাই-চেইন স্থিতিস্থাপকতা

BOM (বিল অফ ম্যাটেরিয়ালস) চূড়ান্ত করার আগে, MCU এবং কমিউনিকেশন ট্রান্সসিভারের মতো দীর্ঘ-লিড আইটেমগুলির জন্য সরবরাহের ঝুঁকি মূল্যায়ন করুন। যেখানে সম্ভব, একক-উৎস সরবরাহকারী বিঘ্নিত হওয়ার কারণে উৎপাদন বন্ধ হওয়া এড়াতে লেআউটে পিন-সামঞ্জস্যপূর্ণ বিকল্প পদচিহ্ন সংরক্ষণ করুন।

3.2 স্ক্রু বন্ধন পরিচ্ছন্নতা (একটি ঘন ঘন কিন্তু উপেক্ষা করা ব্যর্থতা মোড)

মোটর কন্ট্রোলার PCBA সমাবেশের সময়, স্ক্রু দ্বারা বহন করা ধাতব ধ্বংসাবশেষ একটি লুকানো ঘাতক যা শর্ট সার্কিট এবং নিরোধক ক্ষয় ঘটায়।

• ঝুঁকি: স্পন্দিত স্ক্রু ফিডার থেকে ধাতব কণা উচ্চ-ঘনত্বের IC পিনের উপর বা সংলগ্ন ট্রেসের মধ্যে পড়তে পারে, যা পাওয়ার-আপের সময় বিরতিহীন ব্যর্থতা বা অবিলম্বে শর্ট সার্কিটের দিকে পরিচালিত করে।

• পাল্টা ব্যবস্থা:

• ঘর্ষণ-প্ররোচিত কণা উৎপাদন কমাতে স্টেপ-টাইপ ফিডার দিয়ে প্রথাগত কম্পনশীল বাটি ফিডার প্রতিস্থাপন করুন।

• বেঁধে ফেলার পদক্ষেপের অবিলম্বে একটি ভ্যাকুয়াম ডাস্ট-রিমুভাল স্টেশন চালু করুন।

• আন্ডার-টর্কিং (ভাসমান) বা থ্রেড স্ট্রিপিং প্রতিরোধ করতে রিয়েল-টাইম টর্ক এবং কোণ পর্যবেক্ষণ সহ স্মার্ট বৈদ্যুতিক স্ক্রু ড্রাইভার ব্যবহার করুন।

4. পরীক্ষা এবং বৈধতা: "এটা কি স্পিন করে?"

1. কার্যকরী পরীক্ষা (FCT): লোড করা অবস্থার অধীনে, ওভারকারেন্ট এবং অতিরিক্ত তাপমাত্রা সুরক্ষার প্রতিক্রিয়া সময় যাচাই করুন—যেমন, ড্রাইভার শাটডাউন <10µs এর মধ্যে ট্রিগার হয়েছে তা নিশ্চিত করা। এছাড়াও ভোল্টেজ ডিপ করার সময় ডাইনামিক পাওয়ার ডিরেটিং লজিক যাচাই করুন।

2. ইলেক্ট্রোম্যাগনেটিক কম্প্যাটিবিলিটি (EMC) প্রাক-সম্মতি: সঞ্চালিত এবং বিকিরণিত নির্গমন (CE/RE) হল সাধারণ ব্যথার পয়েন্ট। যদি ব্যর্থতা দেখা দেয়, প্রথমে একটি সঠিকভাবে রেট করা TVS ডায়োড এবং কমন-মোড চোক পাওয়ার ইনপুটে স্থাপন করা হয়েছে কিনা তা পরীক্ষা করুন এবং গেট প্রতিরোধক সামঞ্জস্য করে PWM সুইচিং স্লিউ রেট অপ্টিমাইজ করুন।

3. দীর্ঘমেয়াদী নির্ভরযোগ্যতা: সর্বাধিক পরিবেষ্টিত তাপমাত্রার অধীনে সোল্ডার-জয়েন্ট অখণ্ডতা এবং উপাদান ডিরেটিং যাচাই করতে থার্মাল সাইক্লিং এবং ক্রমাগত চালানোর পরীক্ষাগুলি সম্পাদন করুন।

একটি নির্ভরযোগ্য নকশামোটর নিয়ন্ত্রণ PCBAবৈদ্যুতিক কর্মক্ষমতা, তাপগতিবিদ্যা এবং ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্যের মধ্যে মৌলিকভাবে একটি ত্রিভুজাকার ট্রেড-অফ। প্রতিটি সিদ্ধান্ত-পরিষ্কার সার্কিট বিভাজন এবং সুশৃঙ্খল গ্রাউন্ডিং থেকে, কঠোর সমাবেশ পরিচ্ছন্নতা নিয়ন্ত্রণ- চ্যালেঞ্জিং শিল্প পরিবেশে পণ্যের দীর্ঘমেয়াদী স্থিতিশীলতা নির্ধারণ করে। এই নির্দেশিকায় বর্ণিত কৌশলগুলি বাস্তবায়নের মাধ্যমে, আপনি ব্যর্থতার হার উল্লেখযোগ্যভাবে হ্রাস করতে পারেন, উন্নয়ন চক্রকে ছোট করতে পারেন এবং আপনার মোটর নিয়ন্ত্রণ ব্যবস্থার সামগ্রিক দৃঢ়তা বাড়াতে পারেন।
