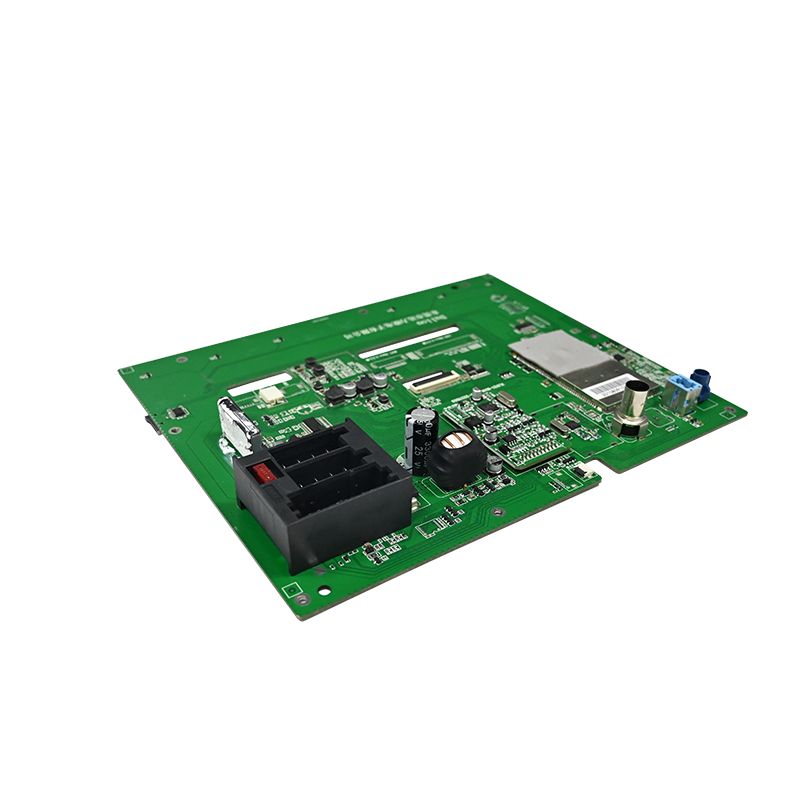

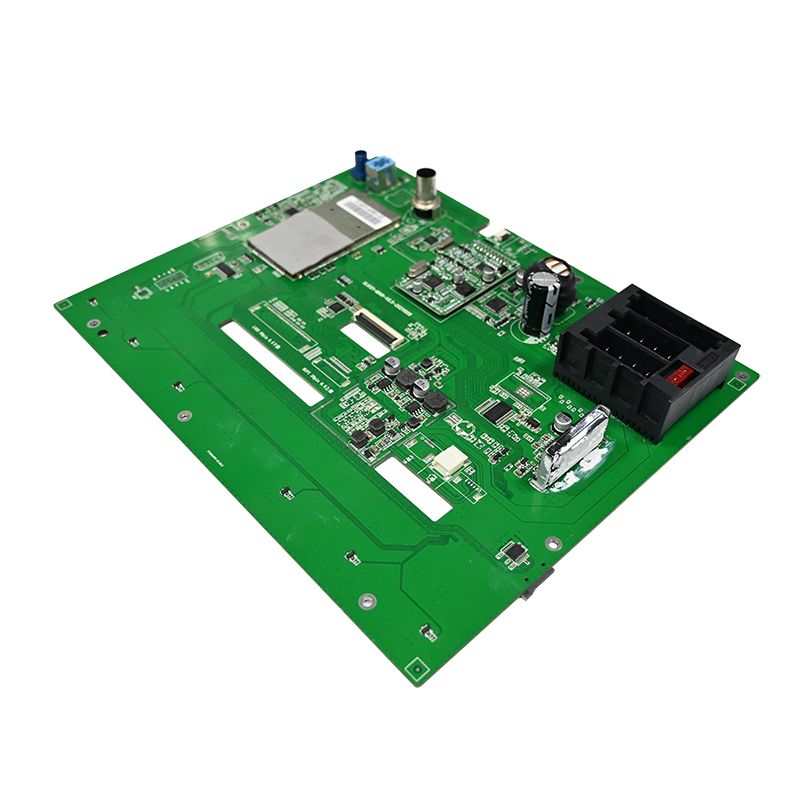

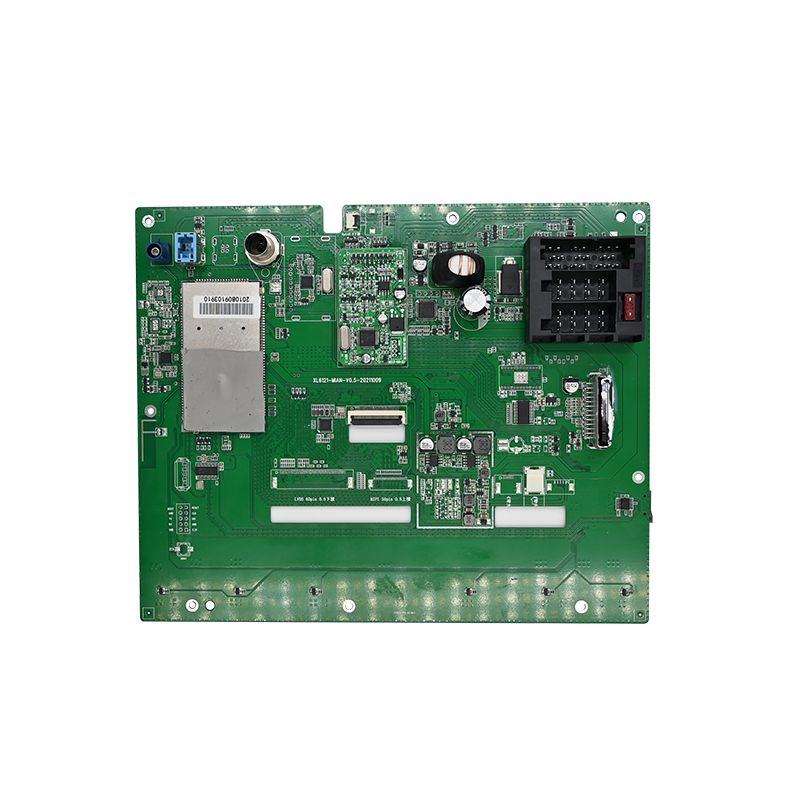

ড্যাশ ক্যাম PCBA

ড্যাশ ক্যাম PCBA-এর জন্য মূল গুণমানের বিশেষ উল্লেখ

কম্পোনেন্ট সোর্সিংয়ের আগে এই পরামিতিগুলি সংজ্ঞায়িত করুন। প্রতিটি সিদ্ধান্ত তাপ এবং কম্পনের প্রয়োজনীয়তা থেকে প্রবাহিত হয়।

মোটরগাড়ি ব্যবহারের জন্য অপারেটিং পরিবেশ

তাপ ব্যবস্থাপনা বাজেট

জটিল: সমস্ত ইলেক্ট্রোলাইটিক ক্যাপাসিটারকে 50% ভোল্টেজ রেটিং 105°C এ ডিরেট করুন। 5V রেলে একটি 6.3V ক্যাপ 6 মাসের মধ্যে ব্যর্থ হয়।

উচ্চ-মানের ড্যাশ ক্যাম PCBA-এর জন্য উপাদান নির্বাচন

ভাল মানের স্বয়ংচালিত-গ্রেড অংশ দিয়ে শুরু হয়. ভোক্তা-গ্রেড উপাদান ক্ষেত্রের ব্যর্থতার কারণ।

ইমেজ সেন্সর এবং লেন্স সমাবেশ

গ্লোবাল রিসেট না করে রোলিং শাটার সেন্সর এড়িয়ে চলুন। দ্রুত গতি তির্যক তৈরি করে যা প্লেটগুলিকে অপঠনযোগ্য করে তোলে।

প্রসেসর এবং মেমরি আর্কিটেকচার

নির্ভরযোগ্যতার নিয়ম: DDR মেমরি রেফারেন্স ভোল্টেজ (VREF) এর জন্য একটি পৃথক LDO ব্যবহার করুন। প্রতিরোধক বিভাজকের মাধ্যমে এটিকে VDD এর সাথে বেঁধে দিলে তা 70°C এর উপরে বিট ফ্লিপ করে।

পাওয়ার সাপ্লাই চেইন (সবচেয়ে জটিল)

একটি ড্যাশ ক্যাম PCBA এখানে অন্য যেকোনো জায়গার চেয়ে বেশি ব্যর্থ হয়।

12V ইনপুটে 100 kHz এ 200 mVpp রিপল ইনজেক্ট করুন। ভিডিওতে কোনো অনুভূমিক বার দেখানো উচিত নয়।

সিগন্যাল ইন্টিগ্রিটি এবং হিট স্প্রেডিংয়ের জন্য PCBA লেআউট

লেআউট নির্ধারণ করে যে একটি ড্যাশ ক্যাম PCBA নির্ভরযোগ্যভাবে রেকর্ড করে বা ট্র্যাফিক লক আপ করে।

লেয়ার স্ট্যাক সুপারিশ (6-স্তর নূন্যতম)

জটিল রাউটিং নিয়ম

DDR3L ট্রেস – 50Ω ±10% প্রতিবন্ধকতা, 0.5 মিমি দৈর্ঘ্যের মধ্যে গ্রুপ 8 ট্রেস
এমআইপিআই সিএসআই (এসওসি থেকে সেন্সর) – ডিফারেনশিয়াল জোড়া, দৈর্ঘ্য অমিল < 0.2 মিমি
SD কার্ড স্লট – ওভারশুট নিয়ন্ত্রণের জন্য SoC-এর কাছে সিরিজ 22Ω প্রতিরোধক
ক্রিস্টাল (27 মেগাহার্টজ) – গ্রাউন্ডেড ভিয়াস সহ গার্ড রিং, নীচে কোনও পাওয়ার প্লেন নেই

সামঞ্জস্যের জন্য উত্পাদন প্রক্রিয়া নিয়ন্ত্রণ

উচ্চ-মানের ড্যাশ ক্যাম PCBA-এর প্রতিটি লাইনে পরিসংখ্যানগত প্রক্রিয়া নিয়ন্ত্রণ (SPC) প্রয়োজন।

সোল্ডার পেস্ট এবং রিফ্লো

অপটিক্যাল এবং এক্স-রে পরিদর্শন

AOI (অটোমেটেড অপটিক্যাল) – উপাদানের পোলারিটি, সোল্ডার ব্রিজ, উত্তোলিত লিড পরীক্ষা করে
AXI (এক্স-রে) – BGA প্যাকেজের জন্য বাধ্যতামূলক (SoC এবং DRAM)। বলের নিচে অকার্যকর অনুপাত <25%
ICT (ইন-সার্কিট পরীক্ষা) – ফার্মওয়্যার ফ্ল্যাশের আগে পাওয়ার রেল, ঘড়ি এবং রিসেট সংকেত যাচাই করে

ভর উত্পাদন আগে বৈধতা পরীক্ষা

প্রতিটি ড্যাশ ক্যাম PCBA ডিজাইনকে অবশ্যই এই ছয়টি পরীক্ষায় উত্তীর্ণ হতে হবে।

FAQ - ড্যাশ ক্যাম PCBA গুণমান সম্পর্কে সাধারণ প্রশ্ন

প্রশ্ন 1: কেন অনেক ড্যাশ ক্যাম PCBA ডিজাইন 6 মাস পার্কিং মোডের পরে ব্যর্থ হয়?
উত্তর: প্রাথমিক ব্যর্থতা হল সুপারক্যাপাসিটর বা উচ্চ তাপে ক্রমাগত টপ-অফ চার্জিং থেকে ব্যাটারির অবক্ষয়। পার্কিং মোড ড্যাশ ক্যাম PCBA কে 60-80°C উইন্ডশিল্ড তাপমাত্রায় প্রতিদিন 12+ ঘন্টা সক্রিয় রাখে। তিনটি নির্দিষ্ট ব্যর্থতা ঘটে:
1.Supercapacitor ESR বৃদ্ধি – স্ট্যান্ডার্ড 2.7V/10F ক্যাপগুলি 70°C তাপমাত্রায় 2000 ঘন্টা পরে 50 mΩ থেকে 1Ω পর্যন্ত সমতুল্য সিরিজ প্রতিরোধ ক্ষমতা বাড়ায়। ইগনিশন কেটে গেলে এটি চূড়ান্ত ফাইল ফ্লাশকে বাধা দেয়। প্রারম্ভিক ESR <30 mΩ সহ 85°C এ রেট করা স্বয়ংচালিত সুপারক্যাপ ব্যবহার করুন।
2.LDO থার্মাল শাটডাউন – পার্ক করার সময় 3.3V LDO গতি শনাক্ত করার ক্ষমতা দেয়৷ একটি ডেডিকেটেড বক কনভার্টার ছাড়া (LDO এর জন্য 90% দক্ষ বনাম 60%), জংশন তাপমাত্রা 125°C অতিক্রম করে। স্প্রেড স্পেকট্রাম সহ একটি সিঙ্ক্রোনাস বক এ স্যুইচ করুন।
3.RTC ব্যাটারি লিকেজ – কয়েন সেল ব্যাকআপ ব্যাটারি (CR1220) 80°C এর উপরে ইলেক্ট্রোলাইট লিক করে, কাছাকাছি চিহ্নগুলিকে ক্ষয় করে। RTC ব্যাকআপের জন্য একটি 0.1F সুপারক্যাপাসিটর দিয়ে প্রতিস্থাপন করুন – কোনো ফুটো হওয়ার ঝুঁকি নেই।
সর্বদা 50 ডিগ্রি সেলসিয়াস ওভেনে 4 ঘন্টা পর থার্মাল ক্যামেরা দিয়ে পার্কিং মোড যাচাই করুন।

প্রশ্ন 2: পিসিবিএ কম্পোনেন্ট প্লেসমেন্ট কীভাবে ড্যাশ ক্যামে রাতের ভিডিওর গুণমানকে প্রভাবিত করে?
উত্তর: কম্পোনেন্ট প্লেসমেন্ট ইমেজ সেন্সরের অ্যানালগ পাওয়ার এবং ক্লক লাইনে বৈদ্যুতিক শব্দের সংযোগকে প্রভাবিত করে। তিনটি স্থান নির্ধারণের নিয়ম সরাসরি রাতের ফুটেজকে প্রভাবিত করে:
সেন্সর থেকে 30 মিমি দূরে রেগুলেটর স্যুইচ করতে থাকুন – যদি ট্রেস সমান্তরালভাবে চলতে থাকে তবে একটি DC-DC কনভার্টার কাপল থেকে 2 MHz রিপল সেন্সরের 2.8V অ্যানালগ রেলে যুক্ত হয়। একটি স্পেকট্রাম বিশ্লেষক দিয়ে পরিমাপ করুন - পিক্সেল ঘড়ির ফ্রিকোয়েন্সিতে -85 dBV-এর উপরে যেকোনো স্পার কম আলোতে উল্লম্ব ব্যান্ডিং তৈরি করে।
MIPI লেনগুলি থেকে পৃথক ডিজিটাল I/O – SD কার্ড ডেটা লাইন (200 MHz হারমোনিক্স পর্যন্ত) যখন সন্নিহিত স্তরগুলিতে রাউট করা হয় তখন ডিফারেনশিয়াল MIPI ঘড়িতে বিকিরণ করে। SDIO এবং MIPI অঞ্চলের মধ্যে বেড়ার মাধ্যমে একটি গ্রাউন্ডেড যোগ করুন।
সেন্সরের 1 মিমি মধ্যে ডিকপলিং ক্যাপগুলি রাখুন – প্রতিটি পাওয়ার পিনে একটি 4.7 µF সিরামিক ক্যাপ উচ্চ-ফ্রিকোয়েন্সি শব্দ শোষণ করে। 2 মিমি এর চেয়ে বেশি দূরের ক্যাপগুলি 15 ডিবি দ্বারা শব্দ বাড়ায়, ছায়ায় অনুভূমিক স্ট্রাইপ হিসাবে দৃশ্যমান।
একটি সুসজ্জিত ড্যাশ ক্যাম PCBA পরিষ্কার রাতের ভিডিও তৈরি করে যেখানে লাইসেন্স প্লেট 5 লাক্সে পাঠযোগ্য। দুর্বল বিন্যাস আর্টিফ্যাক্ট যুক্ত করে যা ফরেনসিক পর্যালোচনা ব্যর্থ হয়।

প্রশ্ন 3: আমি কি সামনে এবং পিছনের ক্যামেরার জন্য একই ড্যাশ ক্যাম PCBA ব্যবহার করতে পারি?
উত্তর: না, তিনটি হার্ডওয়্যার পার্থক্যের কারণে যা একা ফার্মওয়্যার দ্বারা সমাধান করা যায় না:
লেন্স ফোকাস দূরত্ব – সামনের ক্যামেরার জন্য ইনফিনিটি ফোকাস প্রয়োজন (3 মিটার থেকে দিগন্ত)। হ্যাচব্যাক ইন্টেরিয়রের জন্য রিয়ার ক্যামেরার ক্লোজ ফোকাস (0.5 মিটার থেকে বাম্পার) প্রয়োজন। লেন্স ব্যারেলের উচ্চতা 1.2 মিমি দ্বারা পৃথক। সামঞ্জস্যযোগ্য লেন্স ধারক সহ একটি সাধারণ পিসিবিএ দুটি ডেডিকেটেড ডিজাইনের বেশি খরচ করে।
ইমেজ সেন্সর ওরিয়েন্টেশন – সামনের ক্যামেরাগুলো সোজা মাউন্ট করা হয়। পেছনের ক্যামেরা প্রায়ই উল্টো দিকে মাউন্ট করে (হেডলাইনার থেকে কাচের দিকে)। সেন্সর উপরে থেকে নীচে পিক্সেল রিড করে। ইমেজটি ডিজিটালভাবে ফ্লিপ করা একটি 1-ফ্রেম লেটেন্সি যোগ করে (30 fps এ 33 ms), যার ফলে ডুয়াল-চ্যানেল রেকর্ডিংয়ে সিঙ্ক অমিল হয়। রেজিস্টার সেটিং এর মাধ্যমে হার্ডওয়্যার ফ্লিপ করার জন্য বিভিন্ন সেন্সর কনফিগারেশন ফাইল প্রয়োজন।
তাপীয় পরিবেশ – পিছনের উইন্ডশীল্ড সামনের তুলনায় 30% কম সৌর লোড পায়। আক্রমনাত্মক পাওয়ার থ্রটলিং সহ একটি সামনের-অপ্টিমাইজড PCBA পিছনের দিকে কখনই শীতল করতে পারে না, যা ক্যাপাসিটরের বার্ধক্যের অমিল হতে পারে। দুই বছরের অপারেশন দেখাবে সামনের ইউনিট পিছনের আগে ব্যর্থ হয়েছে।
পরিবর্তে, দুটি মেজানাইন সেন্সর বোর্ড সহ একটি সাধারণ মাদারবোর্ড ডিজাইন করুন। বেস ড্যাশ ক্যাম PCBA প্রসেসর এবং পাওয়ার ধারণ করে। প্রতিটি সেন্সর বোর্ডের নিজস্ব লেন্স মাউন্ট, ওরিয়েন্টেশন পিন এবং তাপীয় প্যাডের পুরুত্ব রয়েছে। এই পদ্ধতিটি ছবির গুণমান রক্ষা করার সময় মোট SKU কমিয়ে দেয়।

ভালো মানের জন্য উৎপাদন ফলন লক্ষ্যমাত্রা

একটি ভাল মানের ড্যাশ ক্যাম PCBA দৈনিক তাপমাত্রার পরিবর্তন, কম্পন এবং ভোল্টেজ ট্রানজিয়েন্টের তিন বছর বেঁচে থাকে। স্বয়ংচালিত ডিরেটিং সহ ডিজাইন করুন, তাপীয় ইমেজিংয়ের সাথে যাচাই করুন এবং প্রতিটি উত্পাদন লটের অডিট করুন। এই পদ্ধতিটি ড্যাশ ক্যাম সরবরাহ করে যা গুরুত্বপূর্ণ মুহূর্তটি ক্যাপচার করে।
