ড্যাশ ক্যাম পিসিবিএ বিকাশ কীভাবে বিকশিত হচ্ছে: চিপ নির্বাচন থেকে ব্যাপক উত্পাদন পর্যন্ত

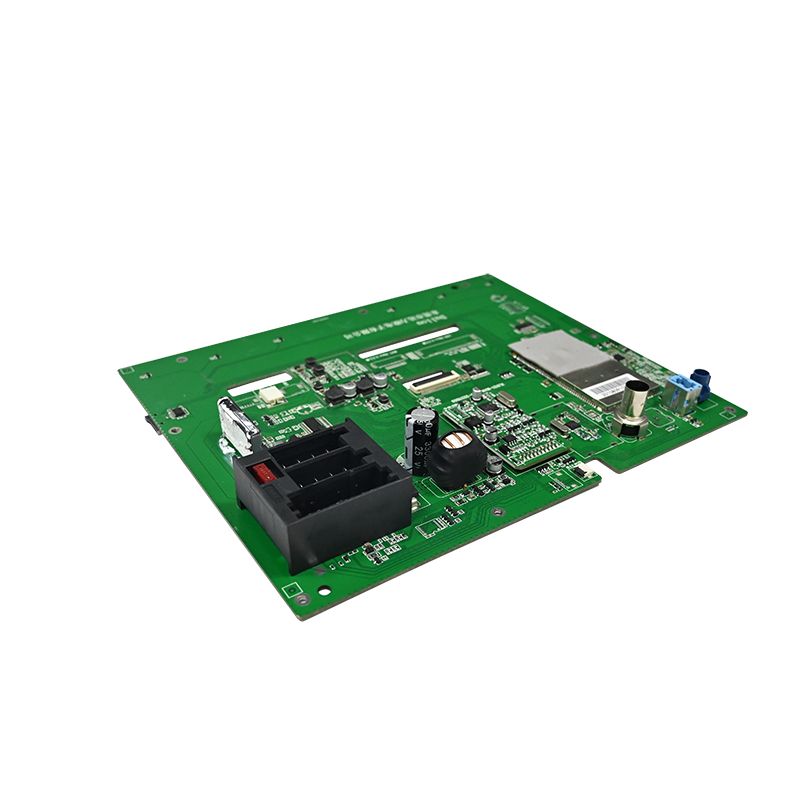

এর মূল অংশে, একটি ড্যাশ ক্যাম এর লেন্স বা হাউজিং দ্বারা নয়, বরং এর দ্বারা সংজ্ঞায়িত করা হয়পিসিবিএ(মুদ্রিত সার্কিট বোর্ড সমাবেশ)। চিপসেট ডান এবং বোর্ড স্থিতিশীল পান, এবং আপনি ইতিমধ্যে অর্ধেক যুদ্ধ জিতেছেন. বাস্তব-বিশ্বের শিল্প অভিজ্ঞতা থেকে অঙ্কন করে, এখানে চিপসেট নির্বাচন, সার্কিট ডিজাইন, উত্পাদন এবং পরীক্ষার জন্য একটি সরল নির্দেশিকা রয়েছে।

1. চিপসেট নির্বাচন: প্রথমে "মস্তিষ্ক" চয়ন করুন, তারপর এটির চারপাশে তৈরি করুন

প্রধান প্রসেসর হল PCBA এর হৃদয়। একবার এটি সিদ্ধান্ত নেওয়া হলে, বাকি সার্কিট, খরচ এবং কর্মক্ষমতা সিলিং মূলত সেট করা হয়। বর্তমানে, মূলধারার বিকল্পগুলির প্রত্যেকটির নিজস্ব শক্তি রয়েছে:

• Ambarella: উচ্চতর চিত্র প্রক্রিয়াকরণ, চমৎকার ছবির গুণমান এবং উচ্চ এনকোডিং দক্ষতার জন্য পরিচিত। হাই-এন্ড 4K ড্যাশ ক্যামের জন্য আদর্শ, কিন্তু বিকাশ জটিল এবং BOM খরচ বেশি।

• নোভাটেক: আয়তনের দিক থেকে বাজারের শীর্ষস্থানীয়। এন্ট্রি-লেভেল থেকে হাই-এন্ড (4K, HDR সমর্থনকারী) পর্যন্ত বিকল্পগুলির সাথে অর্থের জন্য চমৎকার মূল্য অফার করে। প্রায়শই ভর-উত্পাদিত পণ্যগুলির জন্য শীর্ষ পছন্দ।

• অন্যান্য (হিসিলিকন, অলউইনার, ইত্যাদি): নির্দিষ্ট বাজার বা খরচ-সংবেদনশীল পণ্যগুলিতে ব্যবহৃত হয়।

শুধু রেজোলিউশনের দিকে তাকাবেন না। আপনার প্রকৃত চাহিদাগুলি মূল্যায়ন করুন: এটি কি সামনে এবং পিছনের দ্বৈত রেকর্ডিং সমর্থন করে? কম আলোর কর্মক্ষমতা কেমন? আপনার কি ADAS বা AI বৈশিষ্ট্য দরকার? এগুলি প্রয়োজনীয় কম্পিউটিং শক্তি এবং আইএসপি (ইমেজ সিগন্যাল প্রসেসর) ক্ষমতা নির্ধারণ করে।

একবার প্রধান প্রসেসর নির্বাচন করা হলে, এই মূল পেরিফেরিয়ালগুলিতে মনোযোগ দিন:

• পাওয়ার ম্যানেজমেন্ট: স্বয়ংচালিত শক্তি কুখ্যাতভাবে কোলাহলপূর্ণ (9V–16V ক্ষণস্থায়ী স্পাইক সহ)। আপনাকে অবশ্যই ওভার-ভোল্টেজ, ওভার-কারেন্ট এবং রিভার্স-পোলারিটি সুরক্ষা সহ একটি ওয়াইড-ইনপুট ভোল্টেজ ডিসি-ডিসি কনভার্টার ব্যবহার করতে হবে। পার্কিং মোডের প্রয়োজন হলে, গাড়ির ব্যাটারি নষ্ট হওয়া রোধ করতে একটি লো-ভোল্টেজ সনাক্তকরণ/সুরক্ষা সার্কিট যোগ করুন।

• ইমেজ সেন্সর: Sony IMX সিরিজ (যেমন, IMX335) একটি সাধারণ পছন্দ। নিশ্চিত করুন যে MIPI CSI ইন্টারফেস মূল প্রসেসরের সাথে ভালভাবে মেলে।

• স্টোরেজ: ফার্মওয়্যার স্টোরেজের জন্য eMMC এবং ভিডিও স্টোরেজের জন্য একটি TF কার্ড স্লট ব্যবহার করুন। কার্ড স্লটে অবশ্যই ESD সুরক্ষা থাকতে হবে।

2. সার্কিট ডিজাইনের প্রয়োজনীয়তা: বিরোধী হস্তক্ষেপ এবং তাপ ব্যবস্থাপনা হল মূল চ্যালেঞ্জ

ড্যাশ ক্যামগুলি উইন্ডশীল্ডের উপর বসে, গ্রীষ্মের রোদে বেকিং এবং শীতকালে বরফে পরিণত হয়, সব কিছু ধ্রুবক কম্পন সহ্য করে। এটি PCBA থেকে অত্যন্ত উচ্চ স্থিতিশীলতা এবং নির্ভরযোগ্যতা দাবি করে। নকশা পর্যায়ে দুটি সমালোচনামূলক সমস্যা সমাধান করা আবশ্যক:

2.1 তাপ ব্যবস্থাপনা (তাপ অপচয়)

4K ভিডিও রেকর্ডিংয়ের সময়, প্রসেসর এবং সেন্সর একটি সিল করা ঘেরের মধ্যে উল্লেখযোগ্য তাপ উৎপন্ন করে। দুর্বল তাপ ব্যবস্থাপনা সিস্টেম ক্র্যাশ, ইমেজ আর্টিফ্যাক্ট এবং ত্বরিত উপাদান বার্ধক্যের দিকে পরিচালিত করে। কার্যকর সমাধান অন্তর্ভুক্ত:

প্রধান প্রসেসরের নীচে বড় তামা ঢালা, তাপ ছড়ানোর জন্য ভিতরের এবং নীচের তামার স্তরগুলির সাথে ঘন তাপীয় মাধ্যমে সংযোগ করে।
তাপ উত্সগুলিকে সমানভাবে বিতরণ করতে এবং স্থানীয় হটস্পটগুলি এড়াতে কৌশলগত উপাদান স্থাপন।
প্যাসিভ কুলিং এর জন্য মেটাল হাউজিং বা ডেডিকেটেড হিট স্প্রেডারের সুবিধা নিতে PCBA ডিজাইন করা।

2.2 সিগন্যাল ইন্টিগ্রিটি এবং EMI/EMC

উচ্চ-গতির সংকেত (MIPI, DDR) এবং RF সংকেতগুলি (Wi-Fi, GPS) একটি ছোট বোর্ডে ভিড় করে। যত্নশীল ডিজাইন ছাড়া, হস্তক্ষেপের কারণে ছবির শব্দ, ফ্রেম ড্রপ বা সংকেত নষ্ট হয়।

প্রতিবন্ধকতা নিয়ন্ত্রণ: এমআইপিআই, ইউএসবি এবং অন্যান্য উচ্চ-গতির ডিফারেনশিয়াল জোড়ার জন্য 100Ω ডিফারেনশিয়াল প্রতিবন্ধকতা গণনা করুন এবং কঠোরভাবে নিয়ন্ত্রণ করুন এবং অন্যান্য গুরুত্বপূর্ণ ট্রেসের জন্য 50Ω একক-এন্ডেড প্রতিবন্ধকতা।
দৈর্ঘ্যের মিল: সঠিক সময় নিশ্চিত করতে ডিফারেনশিয়াল পেয়ার এবং ডিডিআর ডেটা গ্রুপের অবশ্যই কঠোর দৈর্ঘ্যের মিল থাকতে হবে (±10 mils এর মধ্যে)।
গার্ড ট্রেসিং: সমালোচনামূলক সংকেত (ঘড়ি, I2C, অডিও, ভিডিও) বরাবর রুট গ্রাউন্ড ট্রেস এবং বিচ্ছিন্নতার জন্য স্টিচিং ভিয়াস যোগ করুন।
লেয়ার স্ট্যাকআপ: একটি শক্ত গ্রাউন্ড প্লেন এবং একটি শক্ত পাওয়ার প্লেন সহ একটি 4-স্তর বা 6-স্তর পিসিবি ব্যবহার করুন। প্লেনগুলিকে শিল্ডিং হিসাবে ব্যবহার করতে অভ্যন্তরীণ স্তরগুলিতে উচ্চ-গতির সংকেতগুলিকে রুট করুন৷

উপরন্তু, ESD সুরক্ষার জন্য ইনপুট সংযোগকারীগুলিতে সর্বদা টিভিএস ডায়োডগুলি রাখুন, ফিল্টারিংয়ের জন্য পাওয়ার ইনপুটে ফেরাইট পুঁতি এবং ক্যাপাসিটর যোগ করুন এবং অ্যানালগ এবং ডিজিটাল গ্রাউন্ড প্লেনের মধ্যে একক-পয়েন্ট বিচ্ছেদ ব্যবহার করুন। এই সহজ কিন্তু অত্যন্ত কার্যকর কৌশল.

3. উত্পাদন এবং গুণমান নিয়ন্ত্রণ: ব্যাপক উৎপাদনের আগে দারোয়ান

একটি ভাল নকশা শুধুমাত্র অর্ধেক গল্প. একটি নির্ভরযোগ্য PCBA পাঠানোর জন্য, পুঙ্খানুপুঙ্খ উত্পাদন এবং পরীক্ষার প্রক্রিয়াগুলি অ-আলোচনাযোগ্য।

• SMT সমাবেশ এবং AOI পরিদর্শন: নামকরা কারখানাগুলি সোল্ডার পেস্টের গুণমান পরিদর্শন করতে 3D SPI ব্যবহার করে, BGA এবং 0402 উপাদানগুলির জন্য উচ্চ-গতির পিক-এন্ড-প্লেস মেশিন এবং সোল্ডারিং ত্রুটিগুলি (ব্রিজিং, কোল্ড জয়েন্ট, অনুপস্থিত উপাদান) সনাক্ত করতে AOI (অটোমেটেড অপটিক্যাল ইন্সপেকশন) ব্যবহার করে।

• FCT (ফাংশনাল সার্কিট টেস্ট): PCBA চালু করে এবং প্রতিটি ফাংশন পরীক্ষা করে প্রকৃত ড্যাশ ক্যাম অপারেশন অনুকরণ করুন: রেকর্ডিং, অডিও, GPS সিগন্যাল অধিগ্রহণ, বোতাম প্রতিক্রিয়া এবং প্রদর্শন আউটপুট।

• বার্ন-ইন টেস্ট (বার্ধক্যের পরীক্ষা): একটি উচ্চ-তাপমাত্রা, উচ্চ-আর্দ্রতা চেম্বারে কয়েক থেকে দশ ঘণ্টা একটানা PCBA চালান। এটি সুপ্ত ত্রুটিগুলি প্রকাশ করে (যেমন বিরতিহীন সোল্ডার জয়েন্ট বা তাপগতভাবে অস্থির উপাদান) এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা নিশ্চিত করার জন্য এটি একটি গুরুত্বপূর্ণ পদক্ষেপ।

একটি নির্ভরযোগ্য বিল্ডিংড্যাশ ক্যাম পিসিবিএএকটি পদ্ধতিগত প্রকৌশল প্রচেষ্টা। এটি একটি ভারসাম্যমূলক কাজ - কর্মক্ষমতা, খরচ, শারীরিক আকার, তাপ অপচয় এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতার মধ্যে মিষ্টি স্থান খুঁজে বের করা। এই ব্যবহারিক বিবেচ্য বিষয়গুলোকে সামনে রেখে, আপনি অনেক সাধারণ সমস্যা এড়াতে পারেন এবং একটি সফল পণ্য লঞ্চের পথে আপনার পথকে সুগম করতে পারেন।
