পিসিবিএ প্রসেসিংয়ে উন্নত সনাক্তকরণ প্রযুক্তি

পিসিবিএ প্রসেসিংয়ে (মুদ্রিত সার্কিট বোর্ড সমাবেশ), পণ্যের গুণমান এবং কার্যকারিতা নিশ্চিত করার জন্য সনাক্তকরণ প্রযুক্তি অত্যন্ত গুরুত্বপূর্ণ। প্রযুক্তির অবিচ্ছিন্ন অগ্রগতির সাথে, সনাক্তকরণের নির্ভুলতা, দক্ষতা এবং নির্ভরযোগ্যতা উন্নত করতে পিসিবিএ প্রসেসিং প্রক্রিয়াতে আরও বেশি উন্নত সনাক্তকরণ প্রযুক্তি প্রয়োগ করা হচ্ছে। এই নিবন্ধটি পিসিবিএ প্রসেসিংয়ে বেশ কয়েকটি সাধারণ উন্নত সনাক্তকরণ প্রযুক্তি এবং তাদের অ্যাপ্লিকেশনগুলি অনুসন্ধান করবে।

I. স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন (এওআই)

1। এওআই প্রযুক্তির ওভারভিউ

স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন (এওআই) এমন একটি প্রযুক্তি যা স্বয়ংক্রিয়ভাবে সার্কিট বোর্ডগুলি সনাক্ত করতে একটি ভিজ্যুয়াল সিস্টেম ব্যবহার করে এবং পিসিবিএ প্রসেসিংয়ে ব্যাপকভাবে ব্যবহৃত হয়।

ওয়ার্কিং প্রিন্সিপাল: এওআই সিস্টেম একটি উচ্চ-রেজোলিউশন ক্যামেরার মাধ্যমে সার্কিট বোর্ডকে স্ক্যান করে, চিত্রটি ক্যাপচার করে এবং ত্রুটিগুলি এবং খারাপ পয়েন্টগুলি সনাক্ত করতে এটি প্রিসেট স্ট্যান্ডার্ডের সাথে তুলনা করে।

সনাক্তকরণ সামগ্রী: এওআই সোল্ডার জয়েন্ট কোয়ালিটি, উপাদান অবস্থান, অনুপস্থিত উপাদান এবং শর্ট সার্কিটের মতো সমস্যাগুলি সনাক্ত করতে পারে।

2। এওআইয়ের সুবিধা

এওআই প্রযুক্তি দ্রুত, নির্ভুল এবং যোগাযোগহীন, যা সনাক্তকরণের দক্ষতা উল্লেখযোগ্যভাবে উন্নত করতে পারে।

উত্পাদন দক্ষতা উন্নত করুন: স্বয়ংক্রিয় সনাক্তকরণ ম্যানুয়াল সনাক্তকরণের সময় হ্রাস করে এবং উত্পাদন দক্ষতা উন্নত করে।

উচ্চ নির্ভুলতা: উচ্চ-রেজোলিউশন চিত্র এবং বুদ্ধিমান অ্যালগরিদমগুলি সঠিকভাবে ক্ষুদ্র ত্রুটিগুলি সনাক্ত করতে এবং মিথ্যা সনাক্তকরণের হার হ্রাস করতে পারে।

Ii। এক্স-রে সনাক্তকরণ (এক্স-রে)

1। এক্স-রে প্রযুক্তির ওভারভিউ

এক্স-রে সনাক্তকরণ (এক্স-রে) একটি সনাক্তকরণ প্রযুক্তি যা সার্কিট বোর্ডের অভ্যন্তরীণ কাঠামোর মাধ্যমে দেখতে এক্স-রে ব্যবহার করে, যা জটিল পিসিবিএ সনাক্তকরণ কার্যগুলির জন্য উপযুক্ত।

কার্যনির্বাহী নীতি: এক্স-রে অভ্যন্তরীণ কাঠামোর একটি চিত্র গঠনের জন্য সার্কিট বোর্ডে প্রবেশ করে এবং চিত্রটি বিশ্লেষণ করে দরিদ্র সোল্ডারিং এবং শর্ট সার্কিটের মতো অভ্যন্তরীণ ত্রুটিগুলি সনাক্ত করা হয়।

অ্যাপ্লিকেশন রেঞ্জ: এক্স-রে সনাক্তকরণ বিশেষত বিজিএ (বল গ্রিড অ্যারে) এবং সিএসপি (চিপ স্কেল প্যাকেজ) এর মতো পৃষ্ঠের মাউন্ট উপাদানগুলি সনাক্তকরণের জন্য বিশেষভাবে উপযুক্ত।

2। এক্স-রে সনাক্তকরণের সুবিধা

এক্স-রে সনাক্তকরণ প্রযুক্তি গভীরতা এবং বিশদ অভ্যন্তরীণ পরিদর্শন সরবরাহ করতে পারে এবং লুকানো ত্রুটিগুলি সনাক্ত করার জন্য উপযুক্ত।

লুকানো ত্রুটিগুলি প্রকাশ করা: এটি পণ্যটির সামগ্রিক নির্ভরযোগ্যতা নিশ্চিত করতে কোল্ড সোল্ডার জয়েন্টগুলি এবং টিনের জপমালাগুলির মতো অদৃশ্য অভ্যন্তরীণ ত্রুটিগুলি সনাক্ত করতে পারে।

অ-ধ্বংসাত্মক পরীক্ষা: সার্কিট বোর্ডগুলির অ-ধ্বংসাত্মক পরীক্ষা পণ্যটির অখণ্ডতা প্রভাবিত করে না।

Iii। ইনফ্রারেড তাপীয় ইমেজিং সনাক্তকরণ

1। ইনফ্রারেড তাপীয় ইমেজিং প্রযুক্তির ওভারভিউ

ইনফ্রারেড থার্মাল ইমেজিং সনাক্তকরণ সম্ভাব্য অতিরিক্ত গরম বা তাপীয় ব্যর্থতার সমস্যাগুলি সনাক্ত করতে সার্কিট বোর্ডের তাপমাত্রা বিতরণ চিত্র ক্যাপচার করতে ইনফ্রারেড ক্যামেরা ব্যবহার করে।

কার্যনির্বাহী নীতি: ইনফ্রারেড ক্যামেরাটি সার্কিট বোর্ডের পৃষ্ঠের ইনফ্রারেড রেডিয়েশন ক্যাপচার করে, এটিকে একটি তাপমাত্রার চিত্রে রূপান্তর করে এবং তাপীয় চিত্রটি বিশ্লেষণ করে অসঙ্গতিগুলি চিহ্নিত করে।

অ্যাপ্লিকেশন স্কোপ: সার্কিট বোর্ডগুলিতে তাপীয় অসঙ্গতি, অতিরিক্ত উত্তাপের অঞ্চল এবং পাওয়ার ম্যানেজমেন্ট সমস্যাগুলি সনাক্ত করার জন্য উপযুক্ত।

2। ইনফ্রারেড থার্মাল ইমেজিং সনাক্তকরণের সুবিধা

ইনফ্রারেড থার্মাল ইমেজিং প্রযুক্তি রিয়েল টাইমে সার্কিট বোর্ডের তাপমাত্রা পরিবর্তনগুলি পর্যবেক্ষণ করতে পারে এবং মূল্যবান ত্রুটি নির্ণয়ের তথ্য সরবরাহ করতে পারে।

রিয়েল-টাইম সনাক্তকরণ: এটি রিয়েল টাইমে সার্কিট বোর্ডের তাপমাত্রা নিরীক্ষণ করতে পারে এবং সময়ে সময়ে সম্ভাব্য অতিরিক্ত গরম করার সমস্যাগুলি সনাক্ত করতে পারে।

অ-যোগাযোগ সনাক্তকরণ: এটি সার্কিট বোর্ডের সাথে শারীরিক হস্তক্ষেপ এড়াতে অ-যোগাযোগ সনাক্তকরণ ব্যবহার করে।

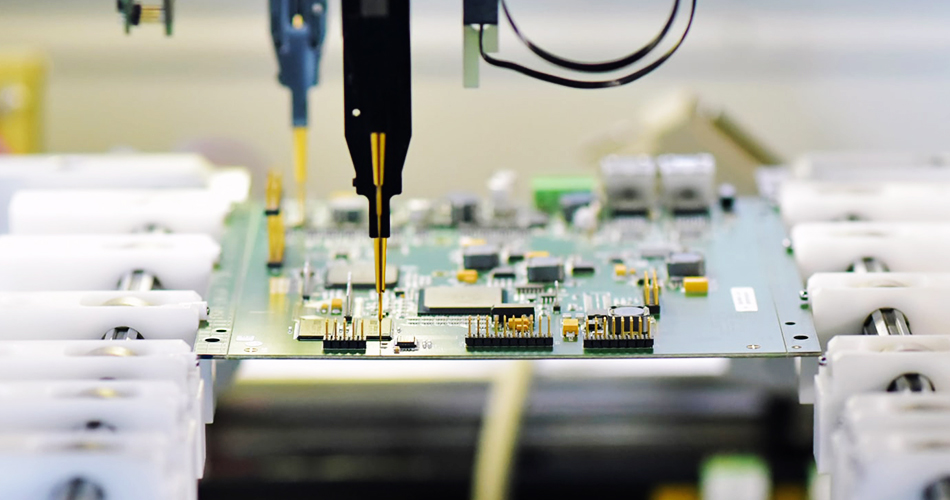

Iv। বৈদ্যুতিক পরীক্ষা (আইসিটি)

1। আইসিটি প্রযুক্তির ওভারভিউ

বৈদ্যুতিক পরীক্ষা (ইন-সার্কিট টেস্টিং, আইসিটি) সার্কিট বোর্ডগুলির কার্যকারিতা এবং সংযোগ সনাক্তকরণের জন্য একটি পরীক্ষা প্রযুক্তি। সার্কিট বোর্ড বৈদ্যুতিক সংকেতের মাধ্যমে পরীক্ষা করা হয়।

কার্যনির্বাহী নীতি: আইসিটি সার্কিট বোর্ডের পরীক্ষার পয়েন্টগুলির সাথে সংযোগ স্থাপনের জন্য পরীক্ষার প্রোব ব্যবহার করে, বৈদ্যুতিক সংকেত প্রয়োগ করে এবং সার্কিটের বৈদ্যুতিক কর্মক্ষমতা এবং সংযোগ পরীক্ষা করার জন্য প্রতিক্রিয়া পরিমাপ করে।

সনাক্তকরণ সামগ্রী: শর্ট সার্কিট, ওপেন সার্কিট, উপাদান মান অমিল এবং সার্কিট বোর্ডের সোল্ডারিং সমস্যাগুলি সনাক্ত করা যায়।

2। আইসিটির সুবিধা

আইসিটি প্রযুক্তি সার্কিট বোর্ডের কার্যকারিতা এবং নির্ভরযোগ্যতা নিশ্চিত করতে উত্পাদন প্রক্রিয়া চলাকালীন বিস্তৃত বৈদ্যুতিক কর্মক্ষমতা পরীক্ষা করতে পারে।

বিস্তৃত পরীক্ষা: পণ্যের কার্যকারিতা নিশ্চিত করতে সার্কিট বোর্ডের বিভিন্ন বৈদ্যুতিক পরামিতিগুলি ব্যাপকভাবে পরীক্ষা করুন।

উচ্চ দক্ষতা: স্বয়ংক্রিয় পরীক্ষা প্রক্রিয়া পরীক্ষার দক্ষতা উন্নত করে এবং ম্যানুয়াল হস্তক্ষেপ হ্রাস করে।

ভি। কার্যকরী পরীক্ষা

1। কার্যকরী পরীক্ষার ওভারভিউ

কার্যকরী পরীক্ষাএর বিভিন্ন ফাংশন ডিজাইনের প্রয়োজনীয়তা পূরণ করে তা নিশ্চিত করার জন্য প্রকৃত কাজের শর্তে পিসিবিএর একটি পরীক্ষা।

কার্যনির্বাহী নীতি: পিসিবিএকে একটি সিমুলেটেড কাজের পরিবেশে রাখুন এবং প্রিসেট ফাংশনাল টেস্ট প্রোগ্রামটি সম্পাদন করে এর কার্যকারিতা এবং কার্যকারিতা যাচাই করুন।

অ্যাপ্লিকেশন স্কোপ: পিসিবিএর প্রকৃত কাজের স্থিতি এবং ফাংশনগুলি পরীক্ষা করার এবং প্রকৃত অ্যাপ্লিকেশনগুলিতে এর কার্যকারিতা মূল্যায়নের জন্য প্রযোজ্য।

2। কার্যকরী পরীক্ষার সুবিধা

কার্যকরী পরীক্ষা প্রকৃত কাজের শর্তগুলি অনুকরণ করতে পারে এবং প্রকৃত ব্যবহারের পরিবেশের নিকটতম পরীক্ষার ফলাফল সরবরাহ করতে পারে।

আসল পরিবেশ পরীক্ষা: প্রকৃত ব্যবহারের ক্ষেত্রে পিসিবিএর কার্যকারিতা নিশ্চিত করার জন্য বাস্তব কাজের শর্তে পরীক্ষা করুন।

সমস্যা আবিষ্কার: এটি কার্যকরী সমস্যাগুলি আবিষ্কার করতে পারে এবং পণ্যের নির্ভরযোগ্যতা এবং স্থিতিশীলতা নিশ্চিত করতে পারে।

উপসংহার

মধ্যেপিসিবিএ প্রসেসিং, উন্নত সনাক্তকরণ প্রযুক্তির ব্যবহার পণ্যের গুণমান এবং কর্মক্ষমতা নিশ্চিত করার জন্য একটি গুরুত্বপূর্ণ উপায়। স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন (এওআই), এক্স-রে পরিদর্শন, ইনফ্রারেড থার্মাল ইমেজিং পরিদর্শন, বৈদ্যুতিক পরীক্ষা (আইসিটি) এবং কার্যকরী পরীক্ষার মতো প্রযুক্তিগুলি প্রবর্তন করে সংস্থাগুলি সনাক্তকরণের নির্ভুলতা, দক্ষতা এবং নির্ভরযোগ্যতা উন্নত করতে পারে। ভবিষ্যতে, প্রযুক্তির অবিচ্ছিন্ন অগ্রগতির সাথে, এই সনাক্তকরণ প্রযুক্তিগুলি পিসিবিএ প্রসেসিংয়ের সামগ্রিক গুণমান এবং উত্পাদন দক্ষতার বিকাশ এবং আরও উন্নত করতে থাকবে।
