পিসিবিএ প্রসেসিংয়ে সোল্ডার যৌথ মানের নিয়ন্ত্রণ

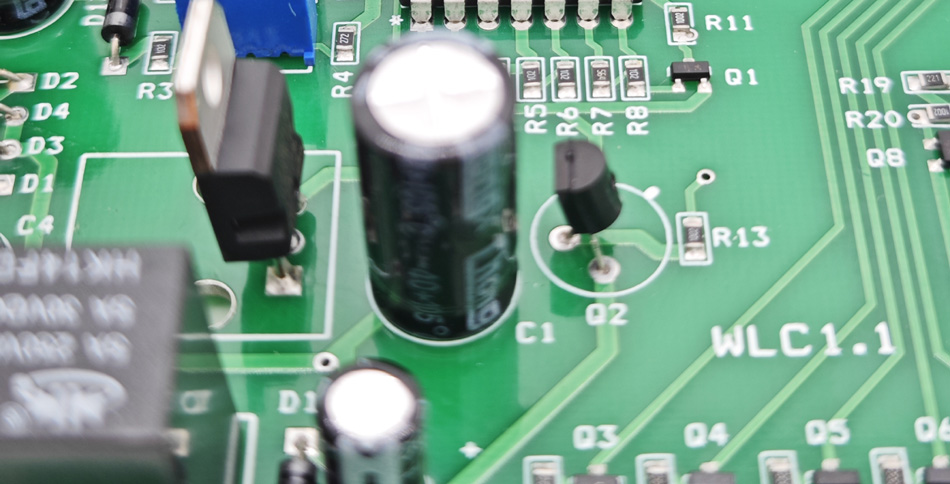

পিসিবিএতে (মুদ্রিত সার্কিট বোর্ড সমাবেশ) প্রক্রিয়াজাতকরণ, সোল্ডার জয়েন্টগুলির গুণমান সরাসরি সার্কিট বোর্ডের নির্ভরযোগ্যতা এবং কর্মক্ষমতা প্রভাবিত করে। সোল্ডার জয়েন্ট ত্রুটি যেমন কোল্ড সোল্ডার জয়েন্টগুলি, কোল্ড সোল্ডার জয়েন্টগুলি এবং সোল্ডার ব্রিজগুলি সার্কিট বোর্ডের অস্থির বা সম্পূর্ণ ব্যর্থতার কারণ হতে পারে। কার্যকর সোল্ডার যৌথ মানের নিয়ন্ত্রণ কেবল পণ্যের মান উন্নত করতে পারে না, তবে পুনরায় কাজ এবং স্ক্র্যাপের হারও হ্রাস করতে পারে। এই নিবন্ধটি কীভাবে সোল্ডারিং প্রক্রিয়া অপ্টিমাইজেশন, মান পরিদর্শন এবং রক্ষণাবেক্ষণ ব্যবস্থা সহ পিসিবিএ প্রসেসিংয়ে সোল্ডার যৌথ গুণমান নিয়ন্ত্রণ প্রয়োগ করতে পারে তা অনুসন্ধান করবে।

সোল্ডারিং প্রক্রিয়া অপ্টিমাইজেশন

1। সোল্ডারিং প্যারামিটার সামঞ্জস্য

সোল্ডার জয়েন্টগুলির মানের জন্য সোল্ডারিং প্যারামিটারগুলির সেটিংটি গুরুত্বপূর্ণ। সোল্ডারিং প্যারামিটারগুলি সামঞ্জস্য করা সোল্ডারিংয়ের ফলাফলগুলি উন্নত করতে পারে এবং সোল্ডার জয়েন্ট ত্রুটিগুলি হ্রাস করতে পারে।

তাপমাত্রা নিয়ন্ত্রণ: নিশ্চিত করুন যে সোল্ডারিং তাপমাত্রা মাঝারি। খুব বেশি উপাদান বা সার্কিট বোর্ডগুলিতে ক্ষতি হতে পারে এবং খুব কম অসম্পূর্ণ সোল্ডারিংয়ের কারণ হতে পারে।

সোল্ডারিং সময়: সোল্ডার পুরোপুরি গলে গেছে এবং প্যাডের সাথে একটি ভাল সংযোগ তৈরি করে তা নিশ্চিত করার জন্য সোল্ডারিং সময়টি নিয়ন্ত্রণ করুন।

সোল্ডার পরিমাণ: খুব বেশি বা খুব কম সোল্ডার এড়াতে উপাদান এবং প্যাডের আকার অনুসারে সোল্ডার পরিমাণটি সামঞ্জস্য করুন।

বাস্তবায়ন কৌশল: সোল্ডারিং প্রক্রিয়াটি স্থিতিশীল রয়েছে এবং সোল্ডার যৌথ মানের মানগুলি পূরণ করে তা নিশ্চিত করার জন্য নিয়মিত সোল্ডারিং পরামিতিগুলি পরীক্ষা করুন এবং সামঞ্জস্য করুন।

2। সঠিক সোল্ডারিং উপাদান চয়ন করুন

সোল্ডারিং উপাদানের পছন্দটি সোল্ডার জয়েন্টগুলির মানের উপর সরাসরি প্রভাব ফেলে। সঠিক সোল্ডারিং উপাদান নির্বাচন করা সোল্ডারিং প্রভাবকে উন্নত করতে পারে এবং ত্রুটিগুলির উপস্থিতি হ্রাস করতে পারে।

সোল্ডার অ্যালো: সোল্ডার জয়েন্টের শক্তি এবং নির্ভরযোগ্যতা নিশ্চিত করতে লিড-ফ্রি সোল্ডার হিসাবে সঠিক সোল্ডার অ্যালোয় চয়ন করুন।

ফ্লাক্স: সোল্ডারিংয়ের সময় ওয়েটিবিলিটি এবং তরলতা নিশ্চিত করতে উচ্চ-মানের ফ্লাক্স ব্যবহার করুন।

বাস্তবায়ন কৌশল: সোল্ডার জয়েন্টগুলির গুণমান নিশ্চিত করার জন্য প্রয়োজনীয়তাগুলি পূরণ করে এবং উপযুক্ত সোল্ডারিং প্রক্রিয়া পরীক্ষা পরিচালনা করে এমন সোল্ডারিং উপকরণ নির্বাচন করুন।

সোল্ডার যৌথ মানের পরিদর্শন

1। ভিজ্যুয়াল পরিদর্শন

সোল্ডার যৌথ মানের পরিদর্শনগুলির জন্য ভিজ্যুয়াল পরিদর্শন একটি সহজ এবং কার্যকর পদ্ধতি। এটি সোল্ডার জয়েন্টগুলি পরিদর্শন করতে এবং সুস্পষ্ট সোল্ডারিং ত্রুটিগুলি সন্ধান করতে ম্যানুয়াল বা স্বয়ংক্রিয় সরঞ্জাম ব্যবহার করে।

সোল্ডার জয়েন্টগুলির উপস্থিতি পরীক্ষা করুন: সোল্ডার জয়েন্টগুলির আকার, মসৃণতা এবং সোল্ডার বিতরণ পর্যবেক্ষণ করুন এবং কোল্ড সোল্ডার জয়েন্টগুলি, কোল্ড সোল্ডার জয়েন্টগুলি বা সোল্ডার ব্রিজের মতো সমস্যা রয়েছে কিনা তা পরীক্ষা করুন।

প্যাডটি পরীক্ষা করুন: নিশ্চিত হয়ে নিন যে প্যাডটি সোল্ডার জয়েন্টের সাথে ভালভাবে সংযুক্ত রয়েছে এবং কোনও বিচ্ছিন্নতা বা খোলা সার্কিট নেই।

বাস্তবায়ন কৌশল: নিয়মিত ভিজ্যুয়াল পরিদর্শনের মাধ্যমে, পণ্যের গুণমান উন্নত করতে সময়মতো সোল্ডার যৌথ ত্রুটিগুলি সনাক্ত এবং ডিল করুন।

2। স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন (এওআই)

স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন(এওআই) একটি দক্ষ সোল্ডার জয়েন্ট ইন্সপেকশন প্রযুক্তি যা সোল্ডার জয়েন্ট ত্রুটিগুলি সনাক্ত করতে চিত্র প্রক্রিয়াকরণ প্রযুক্তি ব্যবহার করে।

এওআই সরঞ্জামগুলি কনফিগার করুন: চিত্র অধিগ্রহণ এবং বিশ্লেষণ মান সহ এওআই সরঞ্জামগুলির পরামিতিগুলি সেট করুন।

স্বয়ংক্রিয় পরিদর্শন সম্পাদন করুন: এওআই সরঞ্জামগুলিতে সার্কিট বোর্ডটি রাখুন, সরঞ্জামগুলি ক্যামেরা এবং অপটিক্যাল সেন্সরগুলির মাধ্যমে চিত্র সংগ্রহ করে এবং সোল্ডার জয়েন্টগুলির গুণমান বিশ্লেষণ করে।

পরিদর্শন প্রতিবেদন উত্পন্ন করুন: এওআই সিস্টেম সোল্ডার যৌথ ত্রুটিগুলি রেকর্ড করতে একটি বিশদ পরিদর্শন প্রতিবেদন তৈরি করে।

বাস্তবায়ন কৌশল: সময়মতো সোল্ডার যৌথ ত্রুটিগুলি সনাক্ত করতে এবং উত্পাদন দক্ষতা এবং গুণমান উন্নত করতে উত্পাদন প্রক্রিয়া চলাকালীন রিয়েল-টাইম পরিদর্শনের জন্য এওআই সরঞ্জাম ব্যবহার করুন।

সোল্ডার যৌথ রক্ষণাবেক্ষণ এবং মেরামত

1। সোল্ডারিং সরঞ্জামগুলির নিয়মিত রক্ষণাবেক্ষণ

সোল্ডার জয়েন্টগুলির গুণমান বজায় রাখতে সোল্ডারিং সরঞ্জামগুলির রক্ষণাবেক্ষণ অপরিহার্য। সোল্ডারিং সরঞ্জামগুলির নিয়মিত রক্ষণাবেক্ষণ এবং ক্রমাঙ্কন সোল্ডারিং প্রক্রিয়াটির স্থায়িত্ব নিশ্চিত করতে পারে।

সরঞ্জাম পরিষ্কার: সোল্ডার অবশিষ্টাংশ এবং অন্যান্য ময়লা অপসারণ করতে নিয়মিত সোল্ডারিং সরঞ্জামগুলি পরিষ্কার করুন।

সরঞ্জাম ক্রমাঙ্কন: সোল্ডারিং তাপমাত্রা এবং সময়ের যথার্থতা নিশ্চিত করতে নিয়মিত সোল্ডারিং সরঞ্জামগুলি ক্যালিব্রেট করুন।

বাস্তবায়ন কৌশল: সরঞ্জামগুলির স্বাভাবিক অপারেশন নিশ্চিত করার জন্য একটি সরঞ্জাম রক্ষণাবেক্ষণ পরিকল্পনা স্থাপন করুন, নিয়মিত সোল্ডারিং সরঞ্জামগুলি পরিষ্কার করুন এবং ক্যালিব্রেট করুন।

2। সোল্ডার জয়েন্ট মেরামত

সোল্ডার জয়েন্ট ত্রুটিগুলির জন্য উত্পাদনে পাওয়া যায়, যেমন কোল্ড সোল্ডার জয়েন্টগুলি বা সোল্ডার ব্রিজগুলির জন্য, পণ্যের গুণমান নিশ্চিত করার জন্য মেরামত করা প্রয়োজন।

ম্যানুয়াল মেরামত: ত্রুটিযুক্ত সোল্ডার জয়েন্টগুলি ম্যানুয়ালি মেরামত করতে, অতিরিক্ত সোল্ডার অপসারণ করতে এবং পুনরায় বিক্রয়কারী একটি গরম এয়ারগান বা সোল্ডারিং কলম ব্যবহার করুন।

পুনরায় কাজ: ক্ষতিগ্রস্থ উপাদানগুলি প্রতিস্থাপন এবং পুনরায় সোলারিং সহ গুরুতর ত্রুটিগুলি পুনরায় কাজ করে।

বাস্তবায়ন কৌশল: সময়মতো মেরামত সোল্ডার যৌথ ত্রুটিগুলি নিশ্চিত করে যে পণ্যের গুণমান মানগুলি পূরণ করে।

সংক্ষিপ্তসার

মধ্যেপিসিবিএ প্রসেসিং, সোল্ডার জয়েন্ট কোয়ালিটি কন্ট্রোল হ'ল পণ্যের নির্ভরযোগ্যতা এবং কার্যকারিতা নিশ্চিত করার জন্য একটি মূল লিঙ্ক। সোল্ডারিং প্রক্রিয়াটি অনুকূল করে, সোল্ডার যৌথ মানের পরিদর্শন বাস্তবায়নের মাধ্যমে এবং নিয়মিত সরঞ্জাম বজায় রাখার মাধ্যমে সোল্ডার জয়েন্টগুলির গুণমান কার্যকরভাবে নিয়ন্ত্রণ করা যায় এবং ত্রুটি হার হ্রাস করা যায়। ভিজ্যুয়াল ইন্সপেকশন, স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন (এওআই) এবং সোল্ডার যৌথ মেরামতের মতো ব্যবস্থাগুলি বাস্তবায়ন করা উত্পাদন দক্ষতা উন্নত করতে পারে, পণ্যের মান উন্নত করতে পারে এবং এইভাবে উদ্যোগের বাজারের প্রতিযোগিতা বাড়িয়ে তুলতে পারে।
