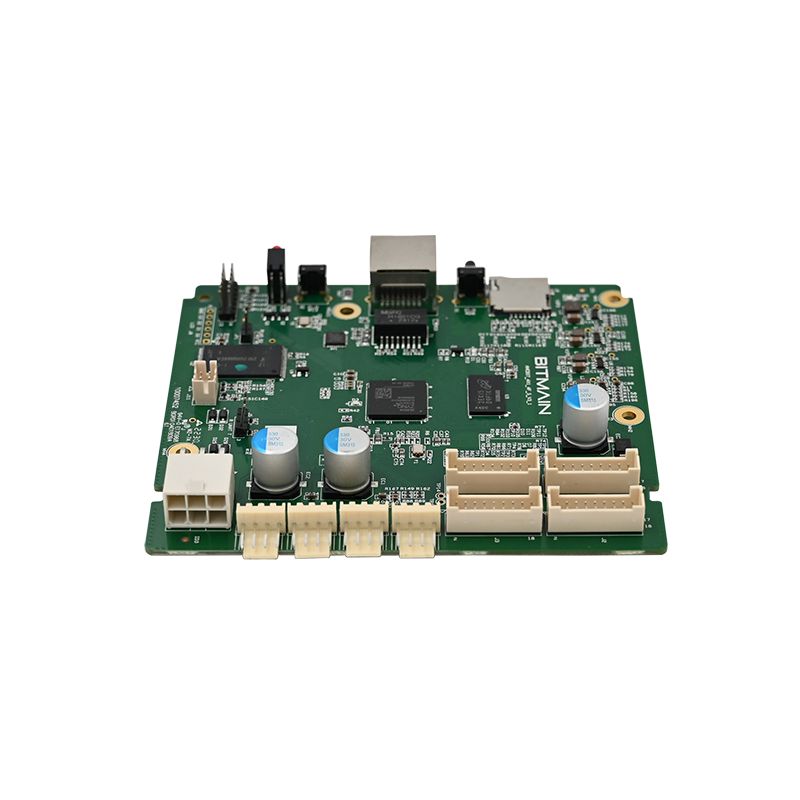

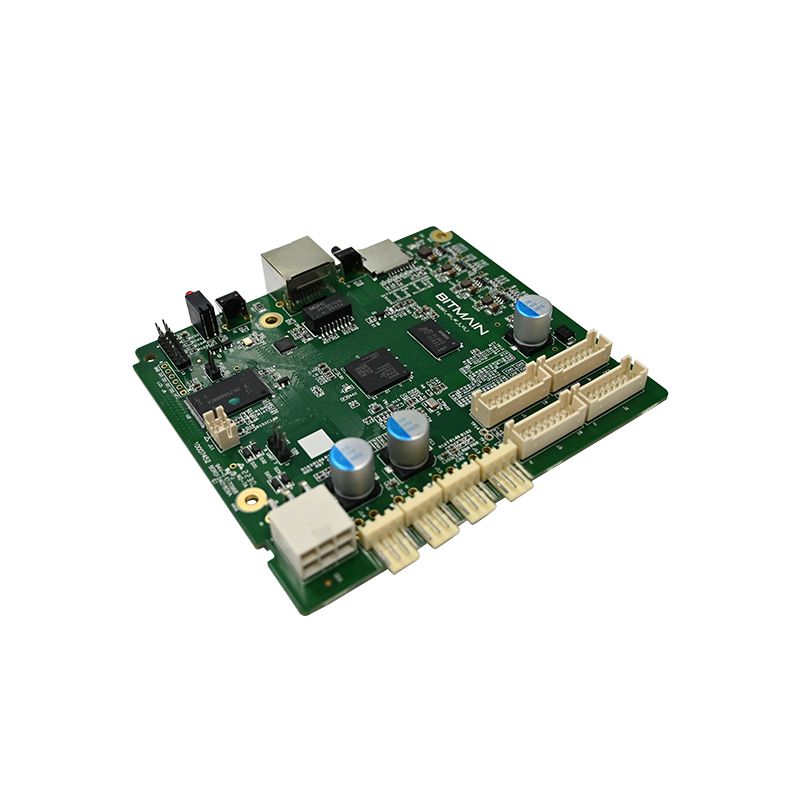

মোশন সেন্সর PCBA

একটি মোশন সেন্সর PCBA কি?

একটি মোশন সেন্সর PCBA হল একটি মুদ্রিত সার্কিট বোর্ড সমাবেশ যা বিশেষভাবে ইনফ্রারেড, মাইক্রোওয়েভ বা অতিস্বনক ট্রান্সডুসার ব্যবহার করে গতিবিধি সনাক্ত করার জন্য ডিজাইন করা হয়েছে। সাধারণ-উদ্দেশ্য PCBA এর বিপরীতে, মোশন সেন্সর বোর্ডগুলির জন্য কম বিদ্যুত খরচ, দ্রুত ঘুম থেকে ওঠার প্রতিক্রিয়া এবং মিথ্যা ট্রিগার এড়াতে শব্দ ফিল্টারিং প্রয়োজন।

ইঞ্জিনিয়াররা তিনটি প্যারামিটারের উপর ভিত্তি করে একটি মোশন সেন্সর PCBA নির্বাচন করে: সনাক্তকরণ পরিসীমা, আউটপুট সিগন্যাল টাইপ এবং অপারেটিং কারেন্ট। ভুল পছন্দ ঘন ঘন মিথ্যা অ্যালার্ম বা মিস সনাক্তকরণের দিকে পরিচালিত করে।

একটি মোশন সেন্সর PCBA এর মূল উপাদান

প্রতিটি মোশন সেন্সর PCBA-তে এই পাঁচটি কার্যকরী ব্লক রয়েছে:

· সেন্সর উপাদান – PIR (পাইরোইলেকট্রিক), মাইক্রোওয়েভ ডপলার, বা অতিস্বনক ট্রান্সডুসার

· অ্যানালগ ফ্রন্ট এন্ড – ব্যান্ডপাস ফিল্টার সহ অপারেশনাল এমপ্লিফায়ার

· তুলনাকারী – হিস্টেরেসিস সহ থ্রেশহোল্ড ডিটেক্টর

· টাইমিং লজিক – সামঞ্জস্যযোগ্য হোল্ড টাইম এবং লকআউট পিরিয়ড

· আউটপুট পর্যায় – রিলে, ট্রানজিস্টর বা লজিক-লেভেল সিগন্যাল

সাধারণ অ্যাপ্লিকেশন

এই মোশন সেন্সর PCBA এর বিস্তারিত প্রযুক্তিগত পরামিতি

নিম্নলিখিত স্পেসিফিকেশনগুলি বাণিজ্যিক এবং আবাসিক নিরাপত্তা পণ্যগুলিতে ব্যবহৃত একটি সাধারণ উচ্চ-পারফরম্যান্স মোশন সেন্সর PCBA প্রতিনিধিত্ব করে।

বৈদ্যুতিক বৈশিষ্ট্য

সনাক্তকরণ কর্মক্ষমতা

ভৌত এবং পরিবেশগত স্পেসিফিকেশন

· বোর্ডের মাত্রা – 32মিমি x 28মিমি (স্ট্যান্ডার্ড) বা কাস্টম

· মাউন্টিং হোল – দুটি 3 মিমি ব্যাস, 25 মিমি কেন্দ্র থেকে কেন্দ্র

· অপারেটিং তাপমাত্রা – -20°C থেকে +70°C

· স্টোরেজ তাপমাত্রা – -40°C থেকে +85°C

· আর্দ্রতা সহনশীলতা – 95% RH নন-কন্ডেন্সিং

· কনফর্মাল লেপ – ঐচ্ছিক (বাইরের বা আর্দ্র ব্যবহারের জন্য)

সামঞ্জস্যযোগ্য সেটিংস (ডিআইপি সুইচ বা জাম্পার)

বেশিরভাগ মোশন সেন্সর PCBA ডিজাইনে ব্যবহারকারী-কনফিগারযোগ্য পরামিতি অন্তর্ভুক্ত থাকে:

কিভাবে এই মোশন সেন্সর PCBA প্রতিযোগী ডিজাইনের সাথে তুলনা করে

সমস্ত মোশন সেন্সর PCBA বোর্ড বাস্তব-বিশ্বের পরিস্থিতিতে সমানভাবে কাজ করে না। নীচের টেবিলটি সমালোচনামূলক পার্থক্য দেখায়।

মোশন সেন্সর PCBA FAQ – ইঞ্জিনিয়ারিং উত্তর

এই তিনটি প্রশ্ন হার্ডওয়্যার ইঞ্জিনিয়ার, ইন্টিগ্রেটর এবং মোশন সেন্সর PCBA সমাধান মূল্যায়নকারী সংগ্রহ বিশেষজ্ঞদের দ্বারা সাপ্তাহিক জিজ্ঞাসা করা হয়।

প্রশ্ন 1: পিআইআর, মাইক্রোওয়েভ এবং ডুয়াল-টেক মোশন সেন্সর PCBA ডিজাইনের মধ্যে পার্থক্য কী - এবং আমার কোনটি বেছে নেওয়া উচিত?

উত্তর: একটি PIR (প্যাসিভ ইনফ্রারেড) মোশন সেন্সর PCBA চলমান দেহ থেকে ইনফ্রারেড বিকিরণের পরিবর্তন সনাক্ত করে। এটি খুব কম শক্তি খরচ করে (15-30µA স্ট্যান্ডবাই) কিন্তু তাপমাত্রা গ্রেডিয়েন্টের প্রতি সংবেদনশীল এবং HVAC ভেন্ট বা সূর্যের আলো থেকে মিথ্যা-ট্রিগার করতে পারে। একটি মাইক্রোওয়েভ মোশন সেন্সর PCBA কম-পাওয়ার RF (সাধারণত 5.8GHz বা 10.525GHz) নির্গত করে এবং ডপলার শিফট পরিমাপ করে। এটি প্লাস্টিকের ঘেরের মাধ্যমে সনাক্ত করে এবং তাপমাত্রাকে উপেক্ষা করে, তবে উচ্চতর কারেন্ট (15-25mA) গ্রাস করে এবং দেয়াল ভেদ করতে পারে, যার ফলে পার্শ্ববর্তী কক্ষগুলি থেকে মিথ্যা সনাক্ত করা যায়। একটি ডুয়াল-টেক মোশন সেন্সর PCBA-তে PIR এবং মাইক্রোওয়েভ সেন্সর উভয়ই থাকে এবং উভয়ই গতি শনাক্ত করলেই ট্রিগার হয়। এটি প্রায় সমস্ত মিথ্যা অ্যালার্ম দূর করে কিন্তু খরচ এবং স্ট্যান্ডবাই কারেন্ট (2-5mA) বাড়িয়ে দেয়। নির্বাচন নির্দেশিকা: ব্যাটারি চালিত আউটডোর লাইটের জন্য, শুধুমাত্র PIR বেছে নিন। ইনডোর অকুপেন্সি সনাক্তকরণের জন্য যেখানে মিথ্যা ট্রিগার অগ্রহণযোগ্য, ডুয়াল-টেক বেছে নিন। স্বয়ংক্রিয় দরজাগুলির জন্য যেখানে শক্তি ব্যবহারের চেয়ে গতি বেশি গুরুত্বপূর্ণ, শুধুমাত্র মাইক্রোওয়েভ বেছে নিন। বেশিরভাগ বাণিজ্যিক নিরাপত্তা মোশন সেন্সর PCBA ডিজাইনগুলি খরচ, শক্তি এবং নির্ভরযোগ্যতার সর্বোত্তম ভারসাম্য হিসাবে উন্নত সংকেত ফিল্টারিং সহ PIR ব্যবহার করে।

প্রশ্ন 2: আমি কীভাবে সনাক্তকরণের পরিসর সামঞ্জস্য করব এবং এই মোশন সেন্সর PCBA-তে সময় ধরে রাখব, এবং এই সেটিংস কি তার ঘের থেকে বোর্ড অপসারণ না করে পরিবর্তন করা যেতে পারে?

উত্তর: এই মোশন সেন্সর PCBA সমন্বয়ের তিনটি পদ্ধতি প্রদান করে। প্রথমত, অনবোর্ড পটেনশিওমিটার: একটি লেবেলযুক্ত "সেনস" (সংবেদনশীলতা) সনাক্তকরণের পরিসীমা 3 মিটার (পুরোপুরি ঘড়ির কাঁটার দিকে) থেকে 12 মিটার (পুরোপুরি ঘড়ির কাঁটার দিকে) সামঞ্জস্য করে। "টাইম" লেবেলযুক্ত একটি দ্বিতীয়টি 5 সেকেন্ড থেকে 10 মিনিট পর্যন্ত হোল্ড টাইম সামঞ্জস্য করে৷ দ্বিতীয়ত, ডিআইপি সুইচ: বেশিরভাগ বোর্ডে হোল্ড টাইম, লাইট থ্রেশহোল্ড এবং আউটপুট পোলারিটির মোটা সেটিংসের জন্য একটি 4-পজিশনের সুইচ অন্তর্ভুক্ত থাকে। তৃতীয়ত, রিমোট অ্যাডজাস্টমেন্টের জন্য, কিছু মোশন সেন্সর PCBA ডিজাইনে একটি ডিজিটাল ইনপুট অন্তর্ভুক্ত থাকে যা বাহ্যিক potentiometers বা 0-10V কন্ট্রোল সিগন্যাল গ্রহণ করে। এনক্লোজার না খুলে সামঞ্জস্য করার জন্য, একটি রিমোট কন্ট্রোল রিসিভার (38kHz IR বা 433MHz RF) সহ একটি মোশন সেন্সর PCBA নির্দিষ্ট করুন - এটি BOM খরচে প্রায় $1.50 যোগ করে৷ দূরবর্তী সামঞ্জস্য ছাড়া, আপনাকে অবশ্যই ঘেরটি খুলতে হবে এবং একটি ছোট স্ক্রু ড্রাইভার ব্যবহার করে পটেনটিওমিটারগুলি ঘুরিয়ে দিতে হবে। সর্বদা এটির চূড়ান্ত অবস্থানে মাউন্ট করার পরে সংবেদনশীলতা সামঞ্জস্য করুন, কারণ চারপাশের দেয়াল এবং মেঝে উপাদান সনাক্তকরণ পরিসরকে প্রভাবিত করে। 50% এ সংবেদনশীলতা দিয়ে শুরু করুন এবং কভারেজ ফাঁক থাকলেই বৃদ্ধি করুন।

প্রশ্ন 3: এই মোশন সেন্সর PCBA-এর জন্য সাধারণ মিথ্যা ট্রিগার হার কী এবং কীভাবে তাপমাত্রার ক্ষতিপূরণ মিথ্যা অ্যালার্ম হ্রাস করে?

উত্তর: একটি সঠিকভাবে ইনস্টল করা অ্যাপ্লিকেশনে (লেন্সে সরাসরি সূর্যের আলো নেই, 2 মিটারের মধ্যে কোনও তাপ ভেন্ট নেই, চলন্ত ট্র্যাফিক প্রতিফলিত করে এমন কোনও বড় কাচের জানালা নেই), এই মোশন সেন্সর PCBA প্রতি 200টি সনাক্তকরণে একটি ইভেন্টের কম একটি মিথ্যা ট্রিগার হার অর্জন করে। তাপমাত্রার ক্ষতিপূরণ ছাড়া, একটি PIR মোশন সেন্সর PCBA মিথ্যা-ট্রিগার করতে পারে যখন পরিবেষ্টিত তাপমাত্রা মানুষের ত্বকের তাপমাত্রার (প্রায় 37°C বা 98°F) কাছে আসে। 30°C ঘরের তাপমাত্রায়, 20°C এর তুলনায় সংকেত-থেকে-শব্দের অনুপাত 60% কমে যায়। এই মোশন সেন্সর PCBA-তে একটি ক্ষতিপূরণ সার্কিটের সাথে সংযুক্ত একটি অনবোর্ড থার্মিস্টর রয়েছে যা 25°C এর উপরে প্রতি 1°C বৃদ্ধির জন্য 2.5% বৃদ্ধি করে। 35°C এ, 25°C এর তুলনায় লাভ 25% বেশি, সনাক্তকরণের সংবেদনশীলতা পুনরুদ্ধার করে। কোল্ড ড্রাফ্ট থেকে মিথ্যা ট্রিগার প্রতিরোধ করার জন্য ক্ষতিপূরণ কম তাপমাত্রায় (10° সেন্টিগ্রেডের নিচে) লাভ হ্রাস করে। মধ্যপ্রাচ্যের জলবায়ুতে মোশন সেন্সর PCBA ইনস্টলেশনের ফিল্ড ডেটা (বহিরের তাপমাত্রা 45 ডিগ্রি সেন্টিগ্রেডে পৌঁছায়) যখন তাপমাত্রা ক্ষতিপূরণ সক্রিয় করা বনাম অক্ষম করা হয় তখন উপদ্রব অ্যালার্মে 78% হ্রাস দেখায়। সর্বদা বহিরঙ্গন বা শর্তহীন অন্দর স্থানগুলির জন্য ক্ষতিপূরণ সক্ষম করুন।

মোশন সেন্সর PCBA এর জন্য ইনস্টলেশনের সর্বোত্তম অনুশীলন

এমনকি সেরা মোশন সেন্সর পিসিবিএ যদি ভুলভাবে ইনস্টল করা হয় তবে খারাপ কাজ করে। এই নির্দেশিকা অনুসরণ করুন.

মাউন্টিং উচ্চতা এবং অবস্থান

· প্রস্তাবিত উচ্চতা – 1.8 থেকে 2.2 মিটার (কাঁধ থেকে মাথার স্তর)

· 1.5 মিটারের নিচে – ধড়ের গতি মিস করে, শুধুমাত্র পোষা প্রাণী সনাক্ত করে

· 2.5 মিটারের উপরে – গ্রাউন্ড কভারেজ হ্রাস, সরাসরি নীচে মৃত অঞ্চল তৈরি করে

এই মিথ্যা ট্রিগার উত্স এড়িয়ে চলুন

তারের নির্দেশিকা

· আউটপুট সিগন্যাল 10 মিটারের বেশি চলার জন্য টুইস্টেড পেয়ার ব্যবহার করুন

· মোশন সেন্সর PCBA থেকে AC পাওয়ার তারগুলিকে কমপক্ষে 30 সেমি দূরে রাখুন

· কোলাহলপূর্ণ লোড (রিলে, কন্টাক্টর) স্যুইচ করলে পাওয়ার ইনপুট জুড়ে একটি 100nF ক্যাপাসিটর যোগ করুন

ইনস্টল করার আগে আপনার মোশন সেন্সর PCBA পরীক্ষা করা হচ্ছে

একটি বেঞ্চ পরীক্ষায় 90% সেটআপ ত্রুটি ধরা পড়ে। এই ক্রম অনুসরণ করুন.

বেঞ্চ টেস্ট পদ্ধতি

1. পাওয়ার প্রয়োগ করুন এবং ওয়ার্ম-আপের জন্য 60 সেকেন্ড অপেক্ষা করুন

2. প্রতি 10 সেকেন্ডে প্রায় একবার LED ব্লিঙ্ক নিশ্চিত করুন (স্ট্যান্ডবাই নির্দেশ করে)

3. 3 মিটার দূরত্বে দৃশ্যের ক্ষেত্র জুড়ে হাঁটুন

4. LED চালু এবং আউটপুট পরিবর্তন অবস্থা যাচাই করুন

5. LED বন্ধ না হওয়া পর্যন্ত সময় চিহ্নিত করুন (হোল্ড টাইম সেটিং এর সাথে মেলে)

6. ধীরে ক্রীপ (0.2 m/s) এবং দ্রুত দৌড় (2 m/s) দিয়ে পুনরাবৃত্তি করুন

ব্যর্থতা এবং কারণ

সারাংশ - মূল বিশেষ উল্লেখ রেফারেন্স

দ্রুত রেফারেন্সের জন্য, নকশা এবং সংগ্রহের সময় এই স্পেসিফিকেশন ব্লকটি উপলব্ধ রাখুন।

মোশন সেন্সর PCBA - ডিফল্ট কনফিগারেশন

· ভোল্টেজ: 5-24V DC

· স্ট্যান্ডবাই কারেন্ট: 20µA সাধারণ

· সনাক্তকরণ পরিসীমা: 8-12 মিটার

· সনাক্তকরণ কোণ: 120 ডিগ্রি

· হোল্ড টাইম: সামঞ্জস্যযোগ্য 5 সেকেন্ড থেকে 10 মিনিট

· আউটপুট: রিলে (10A) বা ট্রানজিস্টর (100mA)

· অপারেটিং তাপমাত্রা: -20°C থেকে +70°C

· প্রত্যয়নপত্র: ISO9001 এবং RoHS মানগুলির সাথে সঙ্গতিপূর্ণ
