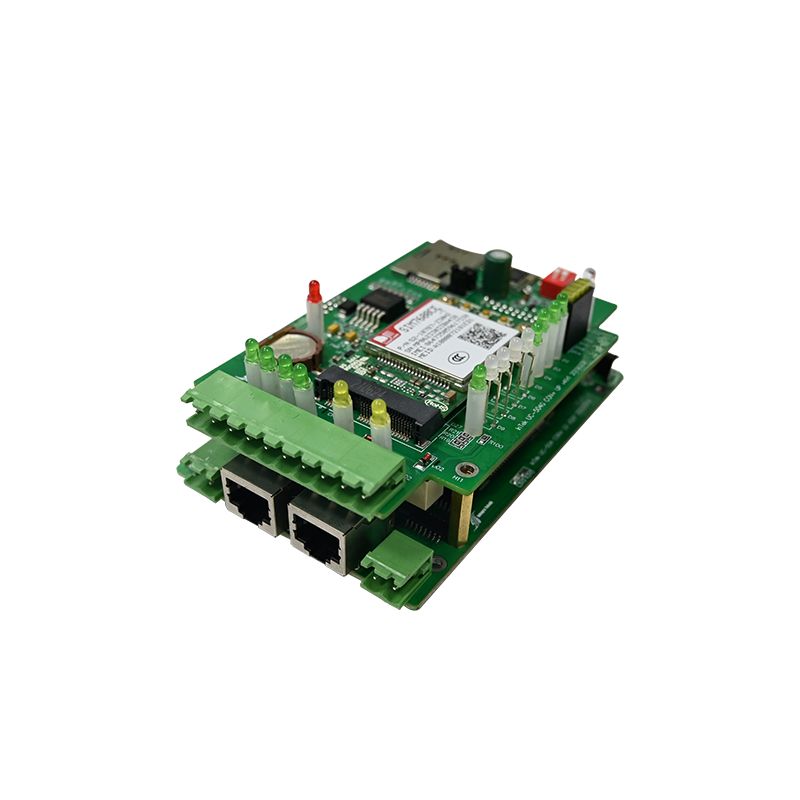

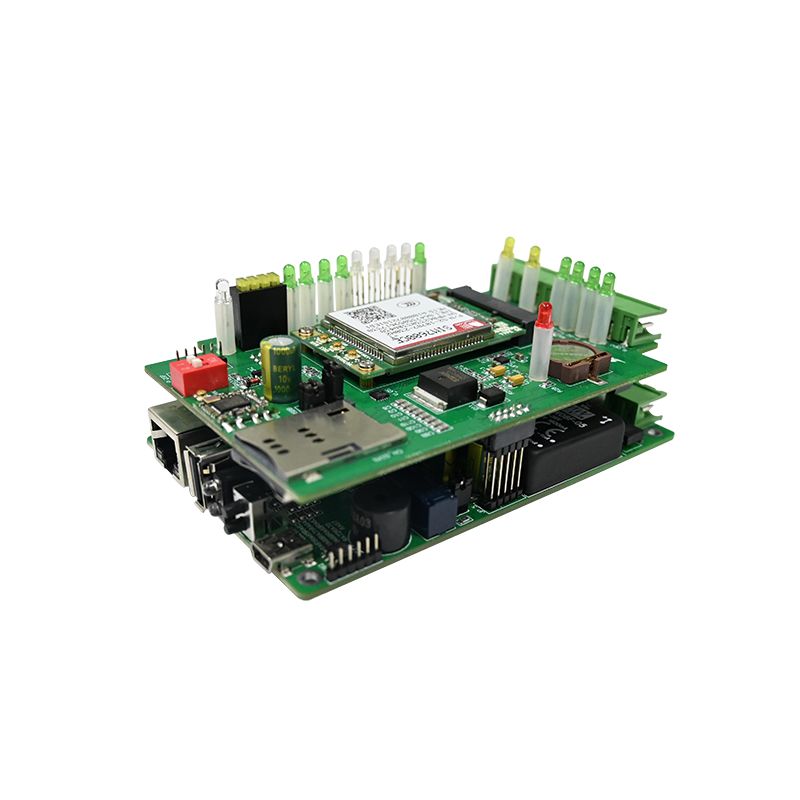

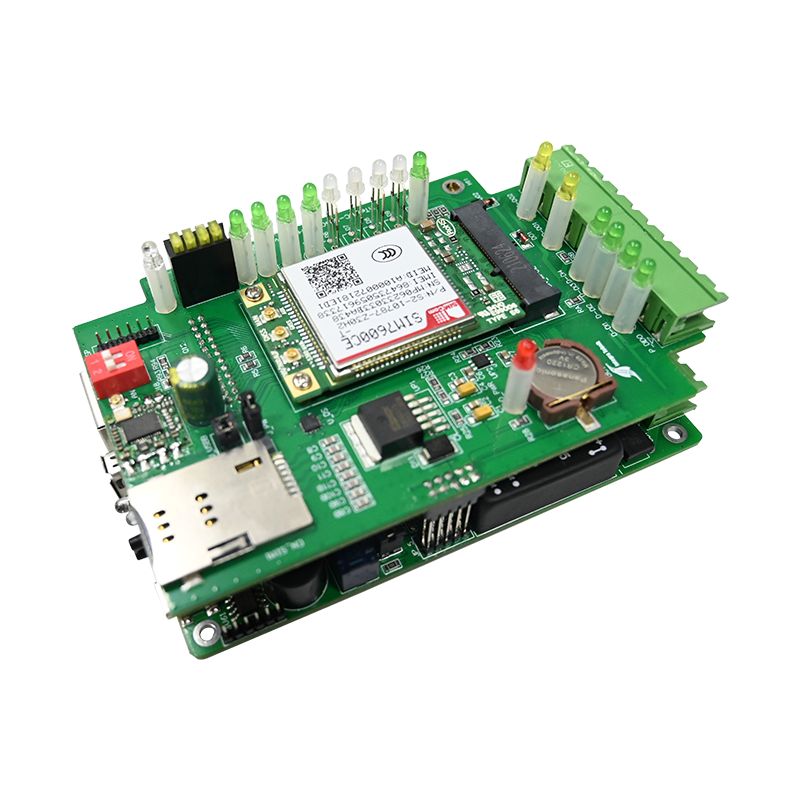

অ্যাক্সেস কন্ট্রোল PCBA

ইউনিক্সপ্লোর অ্যাক্সেসPCBA নিয়ন্ত্রণ করুননিরাপত্তা সরঞ্জাম ব্র্যান্ড, অ্যাক্সেস কন্ট্রোল সিস্টেম ইন্টিগ্রেটর, এবং বুদ্ধিমান বিল্ডিং সমাধান প্রদানকারীদের জন্য নির্ভরযোগ্য এবং মাপযোগ্য ইলেকট্রনিক অ্যাক্সেস কন্ট্রোল সমাধানের জন্য তৈরি করা হয়েছে। এই বাণিজ্যিক-গ্রেড অ্যাক্সেস কন্ট্রোল PCBA দ্রুত প্রমাণীকরণ প্রক্রিয়াকরণ, স্থিতিশীল রিলে নিয়ন্ত্রণ, এনক্রিপ্ট করা যোগাযোগ, এবং নমনীয় অফলাইন ব্যবস্থাপনাকে একটি কমপ্যাক্ট এবং টেকসই PCB প্ল্যাটফর্মে একত্রিত করে।

একটি অ্যাক্সেস কন্ট্রোল PCBA কি?

একটি অ্যাক্সেস কন্ট্রোল PCBA হল কার্ড রিডার, কীপ্যাড, বায়োমেট্রিক স্ক্যানার এবং দরজা কন্ট্রোলারের ভিতরের ইলেকট্রনিক মস্তিষ্ক। এটি শংসাপত্রের ডেটা প্রক্রিয়া করে, প্রমাণীকরণের সিদ্ধান্ত নেয় এবং লক অ্যাকচুয়েটরকে ট্রিগার করে। সাধারণ-উদ্দেশ্য বোর্ডের বিপরীতে, একটি PCBA অবশ্যই নিরাপত্তা-গ্রেড এনক্রিপশন, ব্যর্থ-নিরাপদ রিলে লজিক এবং সংক্ষিপ্ত বিভ্রাটের সময় নিরবচ্ছিন্ন শক্তি পরিচালনা করতে হবে।

ভুল অ্যাক্সেস কন্ট্রোল PCBA নির্বাচন করার ফলে দরজায় স্ট্রাইক হয় যা ল্যাচ করতে ব্যর্থ হয়, শংসাপত্র যা যাচাই করতে সেকেন্ড সময় নেয়, বা উচ্চ ট্র্যাফিক সময়কালে সিস্টেম লকআপ সম্পূর্ণ করে।

একটি অ্যাক্সেস কন্ট্রোল PCBA এর মূল কাজ

• শংসাপত্র পাঠ - Wiegand, OSDP, বা RFID/হিড কার্ড রিডার থেকে সিরিয়াল ইনপুট
• প্রমাণীকরণ যুক্তি - অনবোর্ড ডাটাবেস (অফলাইন) বা হোস্ট কন্ট্রোলারে রিলে
• রিলে নিয়ন্ত্রণ - চৌম্বকীয় লক বা বৈদ্যুতিক স্ট্রাইকের জন্য শুকনো যোগাযোগের আউটপুট
• ইনপুট মনিটরিং - ডোর পজিশন সেন্সর (রিড সুইচ) এবং রিকোয়েস্ট-টু-এক্সিট (REX) বোতাম
• অ্যান্টি-টেম্পার সনাক্তকরণ - এনক্লোজার ওপেন সেন্সর এবং মেমরি টেম্পার সুরক্ষা

সাধারণ এপিআবেদন

বিস্তারিত প্রযুক্তিগত পরামিতি

নিম্নলিখিত বৈশিষ্ট্যগুলি অফিস, অ্যাপার্টমেন্ট এবং শিল্প সুবিধাগুলির জন্য উপযুক্ত একটি বাণিজ্যিক-গ্রেড অ্যাক্সেস নিয়ন্ত্রণ PCBA প্রতিনিধিত্ব করে।

বৈদ্যুতিক বৈশিষ্ট্য

ইনপুট এবং আউটপুট ইন্টারফেস

মেমরি এবং ব্যবহারকারীর ক্ষমতা

শারীরিক এবং পরিবেশগত

• বোর্ডের মাত্রা - 85 মিমি x 55 মিমি (স্ট্যান্ডার্ড) বা 100 মিমি x 70 মিমি (ঘের সহ)
• মাউন্টিং - স্ট্যান্ডঅফের জন্য চারটি 3.5 মিমি গর্ত
• অপারেটিং তাপমাত্রা - -20°C থেকে +65°C
• স্টোরেজ তাপমাত্রা - -40 ডিগ্রি সেলসিয়াস থেকে +85 ডিগ্রি সেলসিয়াস
• আর্দ্রতা সহনশীলতা - 10% থেকে 90% RH (অ ঘনীভূত)
• ব্যাটারি ব্যাকআপ - ঐচ্ছিক 3.7V লি-আয়ন বা 12V লিড-অ্যাসিড চার্জিং সার্কিট

নিরাপত্তা বৈশিষ্ট্য

• এনক্রিপশন - OSDP যোগাযোগের জন্য AES-128
• টেম্পার ডিটেকশন - এনক্লোজার ওপেন ট্রিগার রিলে লকআউট এবং অ্যালার্ম আউটপুট
• ওয়াচডগ টাইমার - প্রসেসর লকআপের 5 সেকেন্ড পরে স্বয়ংক্রিয় রিসেট
• ফ্ল্যাশ মেমরি সুরক্ষা - বুটে চেকসাম যাচাইকরণ

কিভাবে এই অ্যাক্সেস কন্ট্রোল PCBA তুলনা করে

অ্যাক্সেস কন্ট্রোল PCBA FAQ

এই তিনটি প্রশ্ন নিরাপত্তা সিস্টেম ইন্টিগ্রেটর, ফ্যাসিলিটি ম্যানেজার এবং হার্ডওয়্যার ইঞ্জিনিয়ারদের দ্বারা জিজ্ঞাসা করা হয় যা অ্যাক্সেস কন্ট্রোল PCBA সমাধানের মূল্যায়ন করে।

প্রশ্ন 1: অ্যাক্সেস কন্ট্রোল PCBA-তে ব্যর্থ-সুরক্ষিত এবং ব্যর্থ-নিরাপদ রিলে কনফিগারেশনের মধ্যে পার্থক্য কী এবং আমার কোনটি ব্যবহার করা উচিত?

উত্তরঃবৈদ্যুতিক বিভ্রাটের সময় দরজা লক বা আনলক কিনা তা পার্থক্য নির্ধারণ করে। ব্যর্থ-সুরক্ষিত (পাওয়ার-টু-ওপেনও বলা হয়) এর অর্থ হল দরজাটি আনলক করার জন্য রিলেকে অবশ্যই শক্তিযুক্ত করতে হবে। শক্তি হারিয়ে গেলে, রিলে তার বিশ্রামের অবস্থায় ফিরে আসে, যা দরজাটি লক করে রাখে। এটি নিরাপত্তা দরজা, সার্ভার রুম এবং নগদ হ্যান্ডলিং এলাকায় ব্যবহৃত হয় যেখানে অনুপ্রবেশকারীদের বাইরে রাখা সহজ প্রস্থানের চেয়ে বেশি গুরুত্বপূর্ণ। ব্যর্থ-নিরাপদ (পাওয়ার-টু-লক) মানে দরজা লক করার জন্য রিলেকে শক্তিযুক্ত করতে হবে। শক্তি হারিয়ে গেলে, দরজাটি স্বয়ংক্রিয়ভাবে খুলে যায়। জরুরী প্রস্থান, সিঁড়ির দরজা, এবং যেকোন প্রস্থান পথ যেখানে বিদ্যুতের ব্যর্থতার সময় লোকেদের পালাতে হবে তার জন্য ফায়ার কোডগুলির দ্বারা এটি প্রয়োজন। বেশিরভাগ অ্যাক্সেস কন্ট্রোল PCBA বোর্ডগুলি ফর্ম C (COM, N/O, N/C) হিসাবে কনফিগার করা শুকনো যোগাযোগের রিলে প্রদান করে। ব্যর্থ-সুরক্ষিতের জন্য, লকটিকে N/O টার্মিনালে সংযুক্ত করুন৷ ব্যর্থ-নিরাপদ জন্য, লকটিকে N/C টার্মিনালে সংযুক্ত করুন৷ নির্বাচন করার আগে সর্বদা স্থানীয় ফায়ার কোডগুলি যাচাই করুন – NFPA 101-এর জন্য বাণিজ্যিক ভবনের সমস্ত প্রস্থান দরজায় ব্যর্থ-নিরাপদ প্রয়োজন। দরজাগুলির জন্য নিরাপত্তা এবং ফায়ার সম্মতি উভয়েরই প্রয়োজন, একটি ব্যর্থ-নিরাপদ লক এবং একটি ব্যাটারি ব্যাকআপ প্যানেল ব্যবহার করুন যা মেইন ব্যর্থতার পরে 4-8 ঘন্টার জন্য অ্যাক্সেস কন্ট্রোল PCBA চালিত রাখে৷

প্রশ্ন 2: এই অ্যাক্সেস কন্ট্রোল PCBA নেটওয়ার্ক সংযোগ ছাড়া অফলাইনে কাজ করতে পারে এবং কতজন ব্যবহারকারী এটি স্থানীয়ভাবে সঞ্চয় করতে পারে?

উত্তরঃহ্যাঁ। এই PCBA সম্পূর্ণ অফলাইনে স্বতন্ত্র মোডে কাজ করে। সমস্ত ব্যবহারকারীর শংসাপত্র, অ্যাক্সেসের সময়সূচী এবং ইভেন্ট লগ অনবোর্ড ফ্ল্যাশ মেমরিতে সংরক্ষণ করা হয়। স্ট্যান্ডার্ড কনফিগারেশনে কোনো অতিরিক্ত খরচ ছাড়াই 10,000 ইভেন্ট লগ সহ 1,000 ব্যবহারকারী রয়েছে। একটি বর্ধিত সংস্করণ (ফার্মওয়্যারের মাধ্যমে ক্ষেত্র-আপগ্রেডযোগ্য) 10,000 ব্যবহারকারী এবং 50,000 ইভেন্ট ধারণ করে। অফলাইন অপারেশনের জন্য প্রাথমিকভাবে ব্যবহারকারীদের লোড করার জন্য একটি প্রোগ্রামিং ডিভাইসের প্রয়োজন - হয় একটি ডেডিকেটেড মাস্টার কার্ড (প্রথম কার্ড প্রোগ্রাম করা প্রশাসকের বিশেষাধিকারগুলিকে সংজ্ঞায়িত করে), একটি সহায়ক ইনপুটের সাথে সংযুক্ত একটি তারযুক্ত কীপ্যাড, অথবা কনফিগারেশন পোর্ট (TTL বা RS-232) এর মাধ্যমে একটি অস্থায়ী ল্যাপটপ সংযোগ। একবার প্রোগ্রাম করা হলে, অ্যাক্সেস কন্ট্রোল PCBA স্থানীয়ভাবে 50 মিলিসেকেন্ডের মধ্যে প্রমাণীকরণের সিদ্ধান্ত নেয়। কোন ক্লাউড, কোন হোস্ট পিসি, কোন ইথারনেট তারের প্রয়োজন নেই। এটি অফলাইন PCBA ডিজাইনকে দূরবর্তী গেট, নির্মাণ ট্রেলার এবং ছোট অফিসের জন্য আদর্শ করে তোলে যেখানে নেটওয়ার্ক ক্যাবলিং চালানো অব্যবহার্য। একটি অফলাইন বোর্ড থেকে ইভেন্ট লগ পুনরুদ্ধার করতে, আপনাকে অবশ্যই একটি ল্যাপটপ সংযোগ করতে হবে বা একটি বহনযোগ্য ডেটা স্থানান্তর ডিভাইস ব্যবহার করতে হবে৷ রিয়েল-টাইম মনিটরিংয়ের জন্য ইথারনেট বা ওয়াই-ফাই সহ একটি নেটওয়ার্ক অ্যাক্সেস কন্ট্রোল PCBA প্রয়োজন।

প্রশ্ন 3: আমি কীভাবে এই অ্যাক্সেস কন্ট্রোল PCBA-তে একটি Wiegand রিডার ওয়্যার করব এবং সর্বোচ্চ তারের দূরত্ব কত?

উত্তরঃWiegand ইন্টারফেস তিনটি সক্রিয় সংকেত ব্যবহার করে: ডেটা 0 (D0), ডেটা 1 (D1), এবং গ্রাউন্ড (GND)। কিছু পাঠকেরও +12V শক্তি প্রয়োজন। এই তারের টেবিল অনুসরণ করুন:

12V-এ Wiegand-এর জন্য সর্বাধিক তারের দূরত্ব তারের গেজ এবং তারের ক্যাপাসিট্যান্সের উপর নির্ভর করে:

ড্রেন তারের সাথে স্ট্রেন্ডেড, শিল্ডেড, টুইস্টেড-পেয়ার ক্যাবল ব্যবহার করুন। গ্রাউন্ড লুপ এড়াতে শুধুমাত্র অ্যাক্সেস কন্ট্রোল PCBA প্রান্তে (কখনও রিডারে নয়) মাটির মাটিতে ঢাল সংযুক্ত করুন। এই সীমা অতিক্রম করার দূরত্বের জন্য, একটি Wiegand রিপিটার ইনস্টল করুন বা OSDP (RS-485) এ স্যুইচ করুন, যা নির্ভরযোগ্যভাবে 1,200 মিটার (4,000 ফুট) পর্যন্ত পৌঁছায়। চূড়ান্ত ইনস্টলেশনের আগে সর্বদা বেঞ্চে একটি দীর্ঘ তারের সাথে পরীক্ষা করুন – সিগন্যাল অবনতি হলে মাঝে মাঝে কার্ড রিড হতে পারে যা সাইটে ডিবাগ করা কঠিন।

অ্যাক্সেস কন্ট্রোল PCBA জন্য ইনস্টলেশন সেরা অভ্যাস

এমনকি একটি উচ্চ-মানের অ্যাক্সেস কন্ট্রোল PCBA ব্যর্থ হয় যদি ভুলভাবে ইনস্টল করা হয়। এই নির্দেশিকা অনুসরণ করুন.

মাউন্ট অবস্থান

• সুরক্ষিত এলাকার ভিতরে - কন্ট্রোলারটিকে সুরক্ষিত অঞ্চলের ভিতরে রাখুন (বাইরের দরজার উপরে নয়)
• উচ্চতা - প্রোগ্রামিং চলাকালীন কীপ্যাড অ্যাক্সেসের জন্য 1.5 থেকে 1.8 মিটার
• ঘের - বাণিজ্যিক ইনস্টলেশনের জন্য একটি ধাতব লকযোগ্য বাক্স ব্যবহার করুন
• বিচ্ছেদ - এসি পাওয়ার লাইনগুলি (120/240V) লো-ভোল্টেজের তার থেকে কমপক্ষে 30 সেমি দূরে রাখুন

রিলে জন্য তারের নির্দেশিকা

সাধারণ তারের ভুল

স্থাপনার আগে পরীক্ষামূলক চেকলিস্ট

বেঞ্চ ছাড়ার আগে প্রতিটি অ্যাক্সেস কন্ট্রোল PCBA তে এই ক্রমটি চালান।

বেঞ্চ টেস্ট পদ্ধতি

1. 12V DC প্রয়োগ করুন এবং কারেন্ট পরিমাপ করুন (অলস অবস্থায় 40-60mA সাধারণত)
2. একটি বৈধ কার্ড উপস্থাপন করুন - রিলে ক্লিক করুন এবং LED অবস্থা পরিবর্তন করুন
3. N/O রিলে টার্মিনাল জুড়ে ধারাবাহিকতা পরিমাপ করুন (প্রোগ্রাম করা হোল্ড সময়ের জন্য বন্ধ হওয়া উচিত)
4. একটি অবৈধ কার্ড উপস্থাপন করুন - রিলে সক্রিয় করা উচিত নয়
5. REX ইনপুট সক্রিয় করুন - শংসাপত্র ছাড়াই দরজা আনলক করতে হবে
6. ঘের খুলুন - টেম্পার আউটপুট অবশ্যই অবস্থা পরিবর্তন করতে হবে
7. ফায়ার অ্যালার্ম ইনপুট অনুকরণ করুন - সমস্ত ব্যর্থ-নিরাপদ রিলেকে অবশ্যই ডি-এনার্জাইজ করতে হবে

পাস/ফেলের মানদণ্ড

মূল স্পেসিফিকেশন রেফারেন্স

সংগ্রহ এবং প্রকৌশল রেফারেন্সের জন্য এই ব্লক রাখুন.

অ্যাক্সেস কন্ট্রোল PCBA - বাণিজ্যিক গ্রেড

• ইনপুট: 9-24V DC, 60mA স্ট্যান্ডবাই
• রিডার ইন্টারফেস: উইগ্যান্ড 26/34-বিট বা OSDP (RS-485)
• ব্যবহারকারীর ক্ষমতা: 1,000 (মান) / 10,000 (বর্ধিত)
• ইভেন্ট লগ: 10,000 ইভেন্ট
• রিলে: লক (5A) + Aux (2A)
• ইনপুট: ডোর সেন্সর, REX, ফায়ার ইন্টারলক
• অপারেটিং তাপমাত্রা: -20°C থেকে +65°C

• নিরাপত্তা: AES-128, ওয়াচডগ, ট্যাম্পার ডিটেকশন
